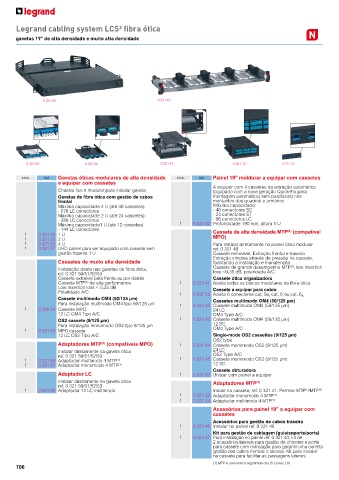

Legrand cabling system LCS³ fibra ótica

gavetas 19" de alta densidade e muito alta densidade

0 321 50 0 321 40

0 321 55 0 321 56 0 321 41 0 321 43 0 321 33

Emb. Ref. Gavetas óticas modulares de alta densidade Emb. Ref. Painel 19" moldurar a equipar com cassetes
a equipar com cassetes
Chassis fixo e modular para instalar gaveta A equipar com 4 cassetes de extração automática
Equipado com a nova geração Quick-Fix para
Gavetas de fibra ótica com gestão de cabos montagem automática( sem parafusos) nos
frontal montantes dos quadros e armários
Máxima capacidade 4 U (até 48 cassetes) Máxima capacidade:
- 576 LC conectores - 48 conectores SC
Máxima capacidade 2 U (até 24 cassetes) - 24 conectores ST
- 288 LC conectores - 96 conectores LC
Máxima capacidade1 U (até 12 cassetes) 1 0 321 40 Profundidade 190 mm, altura 1 U
- 144 LC conectores Cassete de alta densidade MTP (compatível
(1)
1 0 321 50 1 U MPO)
1 0 321 52 2 U
1 0 321 53 4 U Para instalar diretamente no painel ótico modular
1 0 321 51 UHD painel para ser equipado com cassete sem ref. 0 321 40
gestão traseira 1 U Cassete removível. Extração frontal e traseira
Extração simples através de pressão na cassete,
Cassetes de muito alta densidade facilitando a instalação e manutenção
(1)
Instalação direta nas gavetas de fibra ótica, Cassete de grande desempenho MTP , low insertion
ref. 0 321 50/51/52/53 loss <0,35 dB, polaridade A/C
Cassete extraível pela frente ou por detrás Cassete ótica organizadora
Cassete MTP de alta performance 1 0 321 41 Aceita todos os blocos modulares de fibra ótica
(1)
Low insertion loss < 0,35 dB Cassete a equipar para cobre
Polaridade A/C 1 0 337 55 Aceita 6 conectores cat. 5e, cat. 6 ou cat. 6 A
Cassete multímodo OM4 (50/125 μm) Cassetes multímodo OM4 (50/125 μm)
Para instalação multímodo OM4 tipo 50/125 μm 1 0 321 42 Cassete multímodo OM4 (50/125 μm)
1 0 321 54 Cassete MPO 24 LC
12 LC OM4 Tipo A/C OM4 Type A/C
OS2 cassete (9/125 μm) 1 0 321 43 Cassete multímodo OM4 (50/125 μm)
Para instalação monomodo OS2 tipo 9/125 μm 12 SC
1 0 321 55 MPO cassete OM4 Type A/C
12 LC OS2 Tipo A/C Single-mode OS2 cassettes (9/125 μm)
OS2 type
Adaptadores MTP (compatíveis MPO) 1 0 321 44 Cassete monomodo OS2 (9/125 μm)
(1)
Instalar diretamente na gaveta ótica 24 LC
ref. 0 321 50/51/52/53 OS2 Type A/C
1 0 321 56 Adaptador multímodo 4 MTP (1) 1 0 321 45 Cassete monomodo OS2 (9/125 μm)
(1)
1 0 321 57 Adaptador monomodo 4 MTP 12 SC
Cassete obturadora
Adaptador LC 1 0 337 57 Utilizar com painel a equipar
Instalar diretamente na gaveta ótica Adaptadores MTP (1)
ref. 0 321 50/51/52/53
1 0 321 58 Adaptador 12 LC multímodo Intalar na cassete, ref. 0 321 41. Permite MTP /MTP (1)
(1)
1 0 321 33 Adaptador monomodo 4 MTP
(1)
1 0 321 34 Adaptador multímodo 4 MTP
(1)
Acessórios para painel 19" a equipar com
cassetes
Acessórios para gestão de cabos traseira
1 0 321 46 Instalar no painel ref. 0 321 40
Kit para gestão de cablagem (guia/suporte/porta)
1 0 321 47 Para instalação no painel ref. 0 321 40; kit de
2 acessórios laterais para gestão de chicotes e porta
para cassete com marcação para garantir uma correta
gestão dos cabos frontais e laterais. Kit para instalar
na cassete para facilitar as passagens laterais
(1) MTP é uma marca registrada da US Conec Ltd
