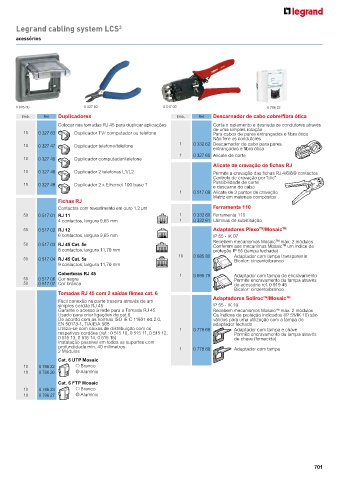

Page 691 - Legrand - Catálogo 2018/2019

Legrand cabling system LCS 3

acessórios

0 685 80 0 327 60 0 517 09 0 786 22
Emb. Ref. Duplicadores Emb. Ref. Descarnador de cabo cobre/fibra ótica
Colocar nas tomadas RJ 45 para duplicar aplicações Corta o isolamento e desnuda os condutores através
de uma simples rotação 033262-5736o.eps
10 0 327 83 Duplicador TV/ computador ou telefone Para cabos de pares entrançados e fibra ótica
Não fere os condutores
10 0 327 47 Duplicador telefone/telefone 1 0 332 62 Descarnador de cabo para pares
entrançados e fibra ótica
1 0 327 60 Alicate de corte
10 0 327 45 Duplicador computador/telefone
Alicate de cravação de fichas RJ
051709-5899o.eps
10 0 327 46 Duplicador 2 telefones L1/L2 Permite a cravação das fichas RJ 4/6/8/9 contactos
Controlo de cravação por "clic"
Possibilidade de corte
10 0 327 48 Duplicador 2 x Ethernet 100 base T e descarne do cabo
1 0 517 09 Alicate de 3 pontos de cravação
Matriz em materiais compósitos
Fichas RJ
Contactos com revestimento em ouro 1,2 µm 051702-6840s.eps Ferramenta 110
50 0 517 01 RJ 11 1 0 332 60 Ferramenta 110
4 contactos, largura 9,65 mm 051701-6839s.eps 1 0 332 61 Lâminas de substituição
TM
50 0 517 02 RJ 12 051703-6841s.eps Adaptadores Plexo /Mosaic TM
6 contactos, largura 9,65 mm IP 55 - IK 07
TM
50 0 517 03 RJ 45 Cat. 5e 51704-6890s.eps Recebem mecanismos Mosaic máx. 2 módulos
Conferem aos mecanimos Mosaic um índice de
TM
8 contactos, largura 11,70 mm proteção IP 55 (tampa fechada)
10 0 685 80 Adaptador com tampa transparente
50 0 517 04 RJ 45 Cat. 5e Bicolor: cinzento/branco
9 contactos, largura 11,70 mm
Coberturas RJ 45 1 0 695 79 Adaptador com tampa de encravamento
50 0 517 06 Cor negra Permite encravamento da tampa através
50 0 517 07 Cor branca do acessório ref. 0 919 45
Bicolor: cinzento/branco
Tomadas RJ 45 com 2 saídas fêmea cat. 6
Adaptadores Soliroc /Mosaic TM
TM
Fácil conexão na parte traseira através de um
simples cordão RJ 45 IP 55 - IK 10
Garante o acesso à rede para a Tomada RJ 45 Recebem mecanismos Mosaic máx. 2 módulos
TM
Usado para criar ligações de cat.6 Os índices de proteção indicados (IP 55/IK 10) são
De acordo com as normas ISO IE C 11801 ed.2.0, válidos para uma utilização com a tampa do
EN 50173-1, TIA/EIA 568 adaptador fechado
Utiliza-se com caixas de distribuição com os 1 0 778 68 Adaptador com tampa e chave
respetivos cordões (ref.: 0 515 10, 0 515 11, 0 515 12, Permite encravamento da tampa através
0 515 13, 0 515 14, 0 515 15) de chave (fornecida)
Instalação possível em todos os suportes com
profundidade min. 40 milímetros 1 0 778 80 Adaptador com tampa
2 Módulos
Cat. 6 UTP Mosaic
10 0 786 22 Branco
10 0 786 26 Alumínio
Cat. 6 FTP Mosaic
10 0 786 23 Branco
10 0 786 27 Alumínio

701
