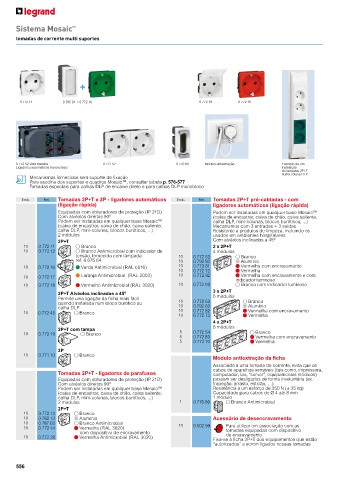

Page 546 - Legrand - Catálogo 2018/2019

Sistema Mosaic ™

tomadas de corrente multi suportes

+

0 772 11 0 785 01 + 0 772 16 0 772 19 0 772 18

0 772 52 vista traseira 0 772 52 0 770 80 Módulo antiextração Exemplo de um
Ligadores automáticos transversais instalação
de tomadas 2P+T
numa coluna DLP
Mecanismos fornecidos sem suporte de fixação
Para escolha dos suportes e quadros Mosaic™, consultar tabela p. 576-577
Tomadas especiais para calhas DLP de encaixe direto e para calhas DLP monobloco
Emb. Ref. Tomadas 2P+T e 2P - ligadores automáticos Emb. Ref. Tomadas 2P+T pré-cabladas - com
(ligação rápida) ligadores automáticos (ligação rápida)
Equipadas com obturadores de proteção (IP 21D) Podem ser instaladas em qualquer base Mosaic™
Com alvéolos direitos 90º (caixa de encastrar, caixa de chão, caixa saliente,
Podem ser instaladas em qualquer base Mosaic™ calha DLP, mini-colunas, blocos buróticos, ...)
(caixa de encastrar, caixa de chão, caixa saliente, Mecanismos com 3 entradas + 3 saídas
calha DLP, mini-colunas, blocos buróticos, ...) Resistente a produtos de limpeza, incluindo os
2 módulos usados em ambientes hospitalares
2P+T Com alvéolos inclinados a 45º
10 0 772 11 Branco 2 x 2P+T
10 0 772 12 Branco Antimicrobial com indicador de 4 módulos
tensão, fornecido com lâmpada 10 0 772 52 Branco
ref. 0 676 64 10 0 792 82 Alumínio
10 0 772 16 Verde Antimicrobial (RAL 6016) 10 0 772 81 Vermelha com encravamento
10 0 772 72 Vermelha
Vermelha com encravamento e com
10 0 772 17 Laranja Antimicrobial (RAL 2003) 10 0 772 92 indicador luminoso
10 0 772 18 Vermelho Antimicrobial (RAL 3020) 10 0 772 90 Branco com indicador luminoso
3 x 2P+T
2P+T Alvéolos inclinados a 45º
Permite uma ligação da ficha mais fácil 10 6 módulos
quando instalada num bloco burótico ou 0 772 53 Branco
calha DLP 10 0 792 83 Alumínio
10 0 772 45 Branco 10 0 772 82 Vermelha com encravamento
10 0 772 73 Vermelha
4 x 2P+T
8 módulos
2P+T com tampa
10 0 772 19 Branco 5 0 772 54 Branco
5 0 772 83 Vermelha com encravamento
5 0 772 74 Vermelha
2P
10 0 771 10 Branco
Módulo antiextração da ficha
Associado a uma tomada de corrente, evita que os
cabos de aparelhos sensíveis (tais como, impressora,
Tomadas 2P+T - ligadores de parafusos computador, fax, “server”, equipamentos médicos)
Equipadas com obturadores de proteção (IP 21D) possam ser desligados de forma involuntária (ex.:
Com alvéolos direitos 90º tropeção, arrasto, esticão, …)
Podem ser instaladas em qualquer base Mosaic™ Resistência a um esforço de 350 N (± 35 kg)
(caixa de encastrar, caixa de chão, caixa saliente, Capacidade para cabos de Ø 4 até 8 mm
calha DLP, mini-colunas, blocos buróticos, ...) 1 módulo
2 módulos 1 0 770 80 Branco Antimicrobial
2P+T
10 0 772 13 Branco
10 0 792 13 Alumínio Acessório de desencravamento
10 0 787 02 Branco Antimicrobial 10
10 0 772 14 Vermelha (RAL 3020) 0 502 99 Para utilizar em associação com as
tomadas equipadas com dispositivo
com dispositivo de encravamento
10 0 772 20 Vermelha Antimicrobial (RAL 3020) de encravamento
Fixa-se à ficha 2P+T dos equipamentos que estão
“autorizados” a serem ligados nessas tomadas

556
