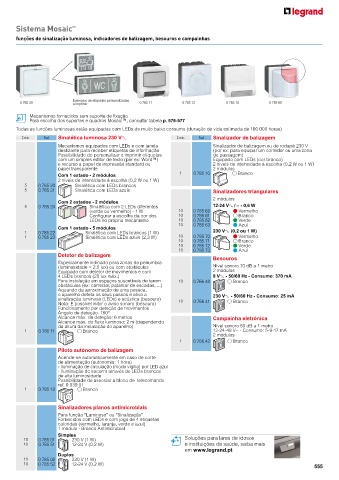

Page 545 - Legrand - Catálogo 2018/2019

Sistema Mosaic ™

funções de sinalização luminosa, indicadores de balizagem, besouros e campainhas

Exemplos de etiquetas personalizadas
0 785 20 a imprimir 0 785 11 0 785 12 0 785 10 0 785 60
Mecanismos fornecidos sem suporte de fixação
Para escolha dos suportes e quadros Mosaic™, consultar tabela p. 576-577
Todas as funções luminosas estão equipadas com LEDs de muito baixo consumo (duração de vida estimada de 100 000 horas)
Emb. Ref. Sinalética luminosa 230 VA Emb. Ref. Sinalizador de balizagem
Mecanismos equipados com LEDs e com janela Sinalizador de balizagem ou de rodapé 230 V
deslizante para receber etiquetas de informação (por ex: para equipar um corredor ou uma zona
Possibilidade de personalizar e imprimir etiquetas de passagem)
com um simples editor de texto (por ex: Word™) Equipado com LEDs (cor branco)
e recurso a papel de impressão standard ou 2 níveis de intensidade à escolha (0,2 W ou 1 W)
papel transparente 2 módulos
1 0 785 10 Branco
Com 1 estado - 2 módulos
2 níveis de intensidade à escolha (0,2 W ou 1 W)
5 0 785 20 Sinalética com LEDs brancos
5 0 785 21 Sinalética com LEDs azuis Sinalizadores triangulares
2 módulos
Com 2 estados - 2 módulos
5 0 785 24 Sinalética com 2 LEDs diferentes 12-24 V±/= - 0,6 W
(verde ou vermelho) - 1 W 10 0 785 60 Vermelho
Configurar a escolha da cor dos 10 0 785 61 Branco
LEDs no próprio mecanismo 10 0 785 62 Verde
10 0 785 63 Azul
Com 1 estado - 5 módulos
1 0 785 22 Sinalética com LEDs brancos (1 W) 230 V± (0,2 ou 1 W)
1 0 785 23 Sinalética com LEDs azuis (2,3 W) 10 0 785 70 Vermelho
10 0 785 71 Branco
10 0 785 72 Verde
10 0 785 73 Azul
Detetor de balizagem Besouros
Especialmente indicado para zonas de penumbra
(luminosidade < 2,5 lux) ou com obstáculos Nível sonoro 70 dB a 1 metro
Equipado com detetor de movimentos e com 2 módulos
4 LEDs brancos (20 lux máx.) 8 VA - 50/60 Hz - Consumo: 370 mA
Para instalação em espaços suscetíveis de terem 10 0 766 40 Branco
obstáculos (ex: corredor, patamar de escadas, ...)
Aquando da aproximação de uma pessoa,
o aparelho deteta os seus passos e ativa a 230 VA - 50/60 Hz - Consumo: 25 mA
sinalização luminosa (LEDs) e acústica (besouro) 10 0 766 41 Branco
Nota: É possível inibir o aviso sonoro (besouro)
Funcionamento por deteção de movimentos
Ângulo de deteção: 180º
Alcance máx. de deteção: 6 metros Campainha eletrónica
Alcance máx. do fluxo luminoso: 2 m (dependendo
da altura da instalação do aparelho) Nível sonoro 80 dB a 1 metro
1 0 785 11 Branco 12-24-48 V= - Consumo: 5-9-17 mA
2 módulos
1 0 766 42 Branco
Piloto autónomo de balizagem
Acende-se automaticamente em caso de corte
de alimentação (autonomia: 1 hora)
- Iluminação de circulação (modo vigília) por LED azul
- Iluminação de socorro através de LEDs brancos
de alta luminosidade
Possibilidade de associar a bloco de telecomando
ref. 0 039 01
1 0 785 12 Branco

Sinalizadores planos antimicrobiais
Para função “Luminoso” ou “Sinalização”
Fornecidos com LEDs e com jogo de 4 etiquetas
coloridas (vermelho, laranja, verde e azul)
1 módulo - Branco Antimicrobial
Simples
10 0 785 01 230 V (1 W) Soluções para lares de idosos
10 0 785 51 12-24 V (0,2 W) e instituições de saúde, saiba mais
em www.legrand.pt
Duplos
10 0 785 02 230 V (1 W)
10 0 785 52 12-24 V (0,2 W) 555
