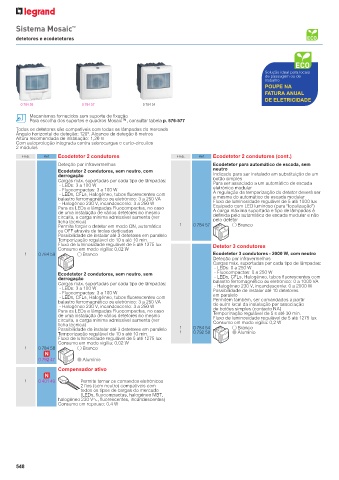

Page 538 - Legrand - Catálogo 2018/2019

Sistema Mosaic ™

detetores e ecodetetores

Solução ideal para locais
de passagem ou de
trabalho
POUPE NA
FATURA ANUAL
DE ELETRICIDADE
0 784 59 0 784 57 0 784 54

Mecanismos fornecidos sem suporte de fixação
Para escolha dos suportes e quadros Mosaic™, consultar tabela p. 576-577
Todos os detetores são compatíveis com todas as lâmpadas do mercado
Ângulo horizontal de deteção: 120º. Alcance de deteção 8 metros
Altura recomendada de instalação: 1,20 m
Com autoproteção integrada contra sobrecargas e curto-circuitos
2 módulos
Emb. Ref. Ecodetetor 2 condutores Emb. Ref. Ecodetetor 2 condutores (cont.)
Deteção por infravermelhos Ecodetetor para automático de escada, sem
Ecodetetor 2 condutores, sem neutro, com neutro
derrogação Indicado para ser instalado em substituição de um
Cargas máx. suportadas por cada tipo de lâmpadas: botão simples
- LEDs: 3 a 100 W Para ser associado a um automático de escada
- Fluocompactas: 3 a 100 W eletrónico modular
- LEDs, CFLs, Halogéneo, tubos fluorescentes com A regulação da temporização do detetor deverá ser
balastro ferromagnético ou eletrónico: 3 a 250 VA a mesma do automático de escada modular
- Halogéneo 230 V, incandescente: 3 a 250 W Fluxo de luminosidade regulável de 5 até 1000 lux
Para os LEDs e lâmpadas Fluocompactas, no caso Equipado com LED luminoso (para "localização")
de uma instalação de vários detetores no mesmo A carga máxima suportada e tipo de lâmpadas é
circuito, a carga mínima admissível aumenta (ver definida pelo automático de escada modular e não
ficha técnica) pelo detetor
Permite forçar o detetor em modo ON, automático 1 0 784 57 Branco
ou OFF através de teclas dedicadas
Possibilidade de instalar até 3 detetores em paralelo
Temporização regulável de 10 s até 10 min.
Fluxo de luminosidade regulável de 5 até 1275 lux Detetor 3 condutores
Consumo em modo vigília: 0,02 W
1 0 784 59 Branco Ecodetetor 3 condutores - 2000 W, com neutro
Deteção por infravermelhos
Cargas máx. suportadas por cada tipo de lâmpadas:
- LEDs: 0 a 250 W
Ecodetetor 2 condutores, sem neutro, sem - Fluocompactas: 0 a 250 W
derrogação - LEDs, CFLs, Halogéneo, tubos fluorescentes com
Cargas máx. suportadas por cada tipo de lâmpadas: balastro ferromagnético ou eletrónico: 0 a 1000 VA
- Halogéneo 230 V, incandescente: 0 a 2000 W
- LEDs: 3 a 100 W Possibilidade de instalar até 10 detetores
- Fluocompactas: 3 a 100 W em paralelo
- LEDs, CFLs, Halogéneo, tubos fluorescentes com Permitem também, ser comandados a partir
balastro ferromagnético ou eletrónico: 3 a 250 VA de outro local da instalação por associação
- Halogéneo 230 V, incandescente: 3 a 250 W de botões simples (contacto NA)
Para os LEDs e lâmpadas Fluocompactas, no caso Temporização regulável de 5 s até 30 min.
de uma instalação de vários detetores no mesmo Fluxo de luminosidade regulável de 5 até 1275 lux
circuito, a carga mínima admissível aumenta (ver Consumo em modo vigília: 0,2 W
ficha técnica)
Possibilidade de instalar até 3 detetores em paralelo 1 0 784 54 Branco
Temporização regulável de 10 s até 10 min. 1 0 792 58 Alumínio
Fluxo de luminosidade regulável de 5 até 1275 lux
Consumo em modo vigília: 0,02 W
1 0 784 58 Branco
0 792 47 Alumínio
Compensador ativo

1 0 401 49 Permite tornar os comandos eletrónicos
2 fios (sem neutro) compatíveis com
todos os tipos de cargas do mercado
(LEDs, fluocompactas, halogéneo MBT,
halogéneo 230 VA, fluorescentes, incandescentes)
Consumo em repouso: 0,4 W
