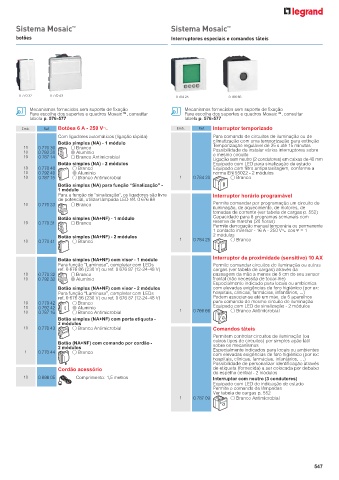

Page 537 - Legrand - Catálogo 2018/2019

™
Sistema Mosaic Sistema Mosaic ™
botões Interruptores especiais e comandos táteis

0 770 32 0 770 43 0 784 25 0 766 66

Mecanismos fornecidos sem suporte de fixação Mecanismos fornecidos sem suporte de fixação
Para escolha dos suportes e quadros Mosaic™, consultar Para escolha dos suportes e quadros Mosaic™, consultar
tabela p. 576-577 tabela p. 576-577

Emb. Ref. Botões 6 A - 250 VA Emb. Ref. Interruptor temporizado
Com ligadores automáticos (ligação rápida) Para comando de circuitos de iluminação ou de
Botão simples (NA) - 1 módulo climatização com uma temporização para extinção
10 0 770 30 Branco Temporização regulável de 25 s até 15 minutos
Possibilidade de instalar vários interruptores sobre
10 0 792 30 Alumínio o mesmo circuito
10 0 787 14 Branco Antimicrobial Ligação sem neutro (2 condutores) em caixas de 40 mm
Botão simples (NA) - 2 módulos Equipado com LED para sinalização de estado
10 0 770 40 Branco Equipado com filtro antiparasitagem, conforme a
10 0 792 40 Alumínio norma EN 55022 - 2 módulos
10 0 787 15 Branco Antimicrobial 1 0 784 20 Branco
Botão simples (NA) para função “Sinalização” -
1 módulo
Para a função de “sinalização”, os ligadores são livre Interruptor horário programável
de potencial, utilizar lâmpada LED ref. 0 676 88
10 0 770 33 Branco Permite comandar por programação um circuito de
iluminação, de aquecimento, de motores, de
tomadas de corrente (ver tabela de cargas p. 552)
Botão simples (NA+NF) - 1 módulo Capacidade para 8 programas semanais com
10 0 770 31 Branco reserva de marcha (20 horas)
Permite derrogação manual temporária ou permanente
1 contacto inversor - 16 A - 250 VA cos ø = 1
Botão simples (NA+NF) - 2 módulos 2 módulos
10 0 770 41 Branco 1 0 784 25 Branco

Botão simples (NA+NF) com visor - 1 módulo Interruptor de proximidade (sensitivo) 10 AX
Para função “Luminoso”, completar com LEDs Permite comandar circuitos de iluminação ou outras
ref. 0 676 86 (230 V) ou ref. 0 676 87 (12-24-48 V) cargas (ver tabela de cargas) através da
10 0 770 32 Branco passagem da mão a menos de 5 cm do seu sensor
10 0 792 32 Alumínio frontal (não necessita de tocar-lhe)
Especialmente indicado para locais ou ambientes
Botão simples (NA+NF) com visor - 2 módulos com elevadas exigências de foro higiénico (por ex:
Para função “Luminoso”, completar com LEDs hospitais, clínicas, farmácias, infantários, ...)
ref. 0 676 86 (230 V) ou ref. 0 676 87 (12-24-48 V) Podem associar-se até um máx. de 5 aparelhos
10 0 770 42 Branco para comando do mesmo circuito de iluminação
10 0 792 42 Alumínio Equipado com LED de sinalização - 2 módulos
10 0 787 16 Branco Antimicrobial 1 0 766 66 Branco Antimicrobial
Botão simples (NA+NF) com porta etiqueta -
2 módulos
10 0 770 43 Branco Antimicrobial Comandos táteis
Permitem controlar circuitos de iluminação (ou
outros tipos de circuitos) por simples ação tátil
Botão (NA+NF) com comando por cordão - sobre os mecanismos
2 módulos
1 0 770 44 Branco Especialmente indicados para locais ou ambientes
com elevadas exigências de foro higiénico (por ex:
hospitais, clínicas, farmácias, infantários, …)
Possibilidade de personalizar identificação através
Cordão acessório de etiqueta (fornecida) a ser colocada por debaixo
do espelho central - 2 módulos
10 0 898 05 Comprimento: 1,5 metros Interruptor com neutro (3 condutores)
Equipado com LED de indicação de estado
Permite o comando de lâmpadas
Ver tabela de cargas p. 552
1 0 787 09 Branco Antimicrobial

547
