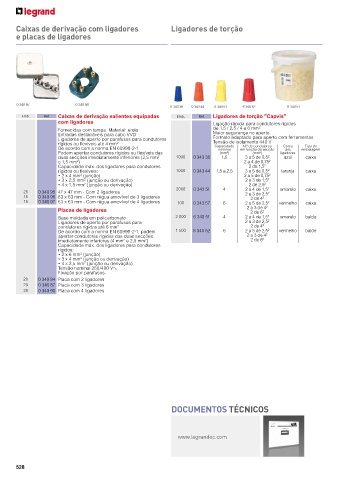

Page 518 - Legrand - Catálogo 2018/2019

Caixas de derivação com ligadores Ligadores de torção
e placas de ligadores

0 340 97 0 340 90
0 343 38 0 343 44 6 340 51 6 340 52 6 340 51
Emb. Ref. Caixas de derivação salientes equipadas Emb. Ref. Ligadores de torção "Capvis"
com ligadores Ligação rápida para condutores rígidos
Fornecidas com tampa. Material: ureia de 1,5 / 2,5 / 4 e 6 mm 2
Entradas destacáveis para cabo VVD Maior segurança no aperto
Ligadores de aperto por parafusos para condutores Formato adaptado para aperto com ferramentas
rígidos ou flexíveis até 4 mm 2 Tensão de isolamento 440 V Cores Tipo de
N.º de condutores
Capacidade
De acordo com a norma EN 60998-2-1 nominal em função da secção dos embalagem
Podem apertar condutores rígidos ou flexíveis das (mm 2 ) (mm 2 ) ligadores
duas secções imediatamente inferiores (2,5 mm 1000 0 343 38 1,5 3 a 5 de 0,5 2 azul caixa
2
e 1,5 mm ) 2 a 4 de 0,75 2
2
Capacidade máx. dos ligadores para condutores 2 de 1,5 2
rígidos ou flexíveis: 1000 0 343 44 1,5 a 2,5 3 a 5 de 0,5 2 laranja caixa
• 2 x 4 mm (junção) 2 a 5 de 0,75 2
2
• 3 x 2,5 mm (junção ou derivação) 2 a 3 de 1,5 2
2
• 4 x 1,5 mm (junção ou derivação) 2 de 2,5 2
2
2000 0 343 51 4 2 a 4 de 1,5 2 amarelo caixa
25 0 340 95 47 x 47 mm - Com 2 ligadores 2 a 3 de 2,5 2
15 0 340 96 63 x 63 mm - Com régua amovível de 3 ligadores 2 de 4 2
15 0 340 97 63 x 63 mm - Com régua amovível de 4 ligadores 100 0 343 57 6 2 a 5 de 2,5 2 vermelho caixa
Placas de ligadores 2 a 3 de 4 2
2 de 6
2
Base moldada em policarbonato 2 000 6 340 51 4 2 a 4 de 1,5 2 amarelo balde
Ligadores de aperto por parafusos para 2 a 3 de 2,5 2
condutores rígidos até 6 mm 2 2 de 4 2
De acordo com a norma EN 60998-2-1, podem 1 500 6 340 52 6 2 a 5 de 2,5 2 vermelho balde
apertar condutores rígidos das duas secções 2 a 3 de 4 2
imediatamente inferiores (4 mm e 2,5 mm ) 2 de 6 2
2
2
Capacidade máx. dos ligadores para condutores
rígidos:
• 2 x 6 mm (junção)
2
• 3 x 4 mm (junção ou derivação)
2
• 4 x 2,5 mm (junção ou derivação)
2
Tensão nominal 250/400 V±
Fixação por parafusos.
20 0 340 84 Placa com 2 ligadores
20 0 340 87 Placa com 3 ligadores
20 0 340 90 Placa com 4 ligadores

DOCUMENTOS TÉCNICOS

www.legrandoc.com
