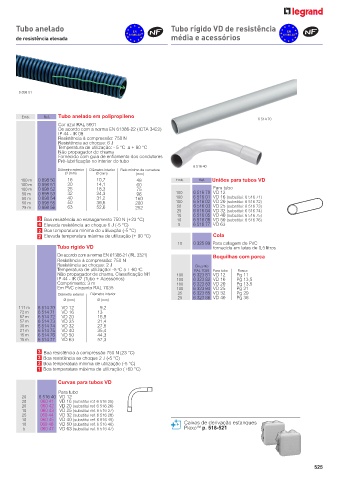

Page 515 - Legrand - Catálogo 2018/2019

Tubo anelado EN Tubo rígido VD de resistência EN
61386-22 61386-22
de resistência elevada média e acessórios

0 898 51

Emb. Ref. Tubo anelado em polipropileno
6 514 70
Cor azul RAL 5001
De acordo com a norma EN 61386-22 (ICTA 3422)
IP 44 - IK 08
Resistência à compressão: 750 N
Resistência ao choque: 6 J
Temperatura de utilização: - 5 °C a + 90 °C
Não propagador de chama
Fornecido com guia de enfiamento dos condutores
Pré-lubrificação no interior do tubo
6 516 40
Diâmetro exterior Diâmetro interior Raio mínimo de curvatura
Ø (mm) Ø (mm) (mm)
100 m 0 898 50 16 10,7 48 Emb. Ref. Uniões para tubos VD
100 m 0 898 51 20 14,1 60
100 m 0 898 52 25 18,3 75 Para tubo
50 m 0 898 53 32 24,3 96 100 6 516 70 VD 12
50 m 0 898 54 40 31,2 160 100 6 516 01 VD 16 (substitui: 6 516 71)
50 m 0 898 55 50 39,6 200 100 6 516 02 VD 20 (substitui: 6 516 72)
25 m 0 898 56 63 52,6 252 50 6 516 03 VD 25 (substitui: 6 516 73)
25 6 516 04 VD 32 (substitui: 6 516 74)
10 6 516 05 VD 40 (substitui: 6 516 75)
3 Boa resistência ao esmagamento 750 N (+23 °C) 10 6 516 06 VD 50 (substitui: 6 516 76)
4 Elevada resistência ao choque 6 J (-5 °C) 5 6 516 77 VD 63
2 Boa temperatura mínima de utilização (-5 °C)
2 Elevada temperatura máxima de utilização (+ 90 °C) Cola
10 0 325 99 Para colagem de PVC
Tubo rígido VD fornecida em latas de 0,5 litros
De acordo com a norma EN 61386-21 (IRL 3321)
Resistência à compressão: 750 N Boquilhas com porca
Resistência ao choque: 2 J Cinzento
Temperatura de utilização: -5 C a + 60 C RAL 7035 Para tubo Rosca
o
o
Não propagador de chama. Classificação M1 100 6 323 81 VD 12 Pg 11
IP 44 - IK 07 (Tubo + Acessórios) 100 6 323 82 VD 16 Pg 13,5
Comprimento: 3 m 100 6 323 83 VD 20 Pg 13,5
Em PVC cinzento RAL 7035 100 6 323 84 VD 25 Pg 21
Diâmetro exterior Diâmetro interior 25 6 323 85 VD 32 Pg 29
Ø (mm) Ø (mm) 25 6 323 86 VD 40 Pg 36
111 m 6 514 70 VD 12 9,2
72 m 6 514 71 VD 16 13
57 m 6 514 72 VD 20 16,9
57 m 6 514 73 VD 25 21,4
30 m 6 514 74 VD 32 27,8
21 m 6 514 75 VD 40 35,4
15 m 6 514 76 VD 50 44,3
15 m 6 514 77 VD 63 57,3
3 Boa resistência à compressão 750 N (23 °C)
3 Boa resistência ao choque 2 J (-5 °C)
2 3 4 5 2 3 4 5
2 Boa temperatura mínima de utilização (-5 °C)
1 Boa temperatura máxima de utilização (+60 °C)
Curvas para tubos VD
Para tubo
20 6 516 40 VD 12
20 060 41 VD 16 (substitui ref. 6 516 25)
20 060 42 VD 20 (substitui ref. 6 516 26)
10 060 43 VD 25 (substitui ref. 6 516 27)
25 060 44 VD 32 (substitui ref. 6 516 28)
10 060 45 VD 40 (substitui ref. 6 516 45)
10 060 46 VD 50 (substitui ref. 6 516 46) Caixas de derivação estanques
TM
5 060 47 VD 63 (substitui ref. 6 516 47) Plexo p. 518-521

525
