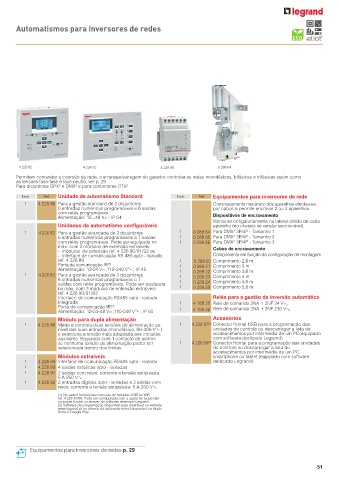

Page 35 - Legrand - Catálogo 2018/2019

Automatismos para inversores de redes

4 226 82 4 226 83 4 226 86 0 288 64
Permitem comandar a inversão de rede, o arranque/paragem do gerador, controlar as redes monofásicas, bifásicas e trifásicas assim como
as tensões fase-fase e fase neutro, ver p. 29
3
3
Para disjuntores DPX e DMX e para contactores CTX 3
Emb. Ref. Unidade de automatismo Standard Emb. Ref. Equipamentos para inversores de rede
1 4 226 80 Para a gestão standard de 2 disjuntores O encravamento mecânico dos aparelhos efectua-se
6 entradas numéricas programáveis e 6 saídas por cabos e permite encravar 2 ou 3 aparelhos
com relés programáveis Dispositivos de encravamento
Alimentação: 12...48 V= ; IP 54
Monta-se obrigatoriamente na lateral direita de cada
Unidades de automatismo configuráveis aparelho (no chassis se versão seccionável)
3
1 4 226 82 Para a gestão avançada de 2 disjuntores 1 0 288 64 Para DMX 3P/4P - Tamanho 1
3
6 entradas numéricas programáveis e 7 saídas 1 0 288 65 Para DMX 3P/4P - Tamanho 2
com relés programáveis. Pode ser equipada no 1 0 288 66 Para DMX 3P/4P - Tamanho 3
3
máx. com 2 módulos de extensão extraíveis: Cabos de encravamento
- módulos de extensão ref. 4 226 90/91/92 ou
- interface de comunicação RS 485 opto - isolado Comprimento em função da configuração de montagem
ref. 4 226 89 1 0 289 20 Comprimento 2,6 m
Porta de comunicação IR 1 0 289 21 Comprimento 3 m
(2)
Alimentação: 12-24 V= ;110-240 V ± ; IP 40 1 0 289 22 Comprimento 3,6 m
1 4 226 83 Para a gestão avançada de 3 disjuntores 1 0 289 23 Comprimento 4 m
8 entradas numéricas programáveis e 7 1 0 289 24 Comprimento 4,6 m
saídas com relés programáveis. Pode ser equipada
no máx. com 3 módulos de entensão extraíveis 1 0 289 25 Comprimento 5,6 m
ref. 4 226 90/91/92
Interface de comunicação RS485 opto - isolado Relés para a gestão da inversão automática
integrada 1 4 168 20 Relé de comando 2NA + 2NF 24 V±
Porta de comunicação IR 4 168 26 Relé de comando 2NA + 2NF 230 V±
(2)
Alimentação: 12-24-48 V= ;110-240 V ± ; IP 65 1
Módulo para dupla alimentação Acessórios
1 4 226 86 Mede e controla duas tensões de alimentação ao 1 4 226 87 (2) Conector frontal USB para a programação das
nível das suas entradas (monofásico, 80-300 V ± ) unidades de controlo ou descarregar a lista de
e seleciona a tensão mais adaptada aos circuitos acontecimentos por intermédio de um PC(equipado
auxiliares. Equipado com 1 contacto de alarme com software dedicado Legrand)
se nenhuma tensão de alimentação poder ser 1 4 226 88 (2) Conector frontal para a programação das unidades
selecionada dentro dos limites de controlo ou descarregar a lista de
acontecimentos por intermédio de um PC,
Módulos extraíveis smartphone ou tablet (equipado com software
1 4 226 89 Interface de comunicação RS485 opto - isolado dedicado Legrand)
1 4 226 90 4 saídas estáticas opto - isoladas
1 4 226 91 2 saídas com relés; corrente e tensão estipulada:
5 A 250 V±
1 4 226 92 2 entradas digitais opto - isoladas e 2 saídas com
relés; corrente e tensão estipulada: 5 A 250 V±
(1) No painel frontal para conexão de módulos USB ou WiFi
ref. 4 226 87/88. Pode ser configurada com a ajuda do toque tátil
no painel frontal ou através do software dedicado Legrand
(2) Software de programação disponível para download no website:
www.legrand.pt ou através da aplicação móvel disponível na Apple
Store e Google Play
