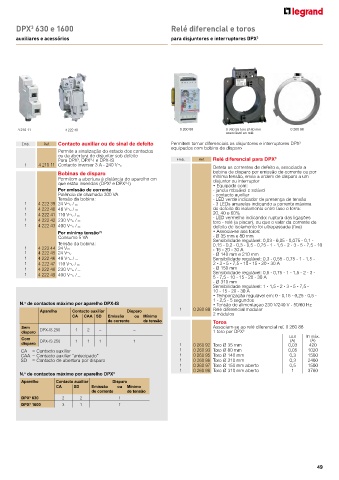

Page 33 - Legrand - Catálogo 2018/2019

DPX 630 e 1600 Relé diferencial e toros
3
auxiliares e acessórios para disjuntores e interruptores DPX 3

026097-21114n.eps

4 210 11 4 222 48 0 260 88 0 260 93 toro Ø 80 mm 0 260 98
associável ao relé
Emb. Ref. Contacto auxiliar ou de sinal de defeito Permitem tornar diferenciais os disjuntores e interruptores DPX 3
equipados com bobina de disparo
Permite a sinalização do estado dos contactos
ou da abertura do disjuntor sob defeito 3
Para DPX , DPX -I e DPX-IS Emb. Ref. Relé diferencial para DPX
3
3
1 4 210 11 Contacto inversor 3 A - 240 V±
Deteta as correntes de defeito e, associado a
Bobinas de disparo bobina de disparo por emissão de corrente ou por
Permitem a abertura à distância do aparelho em mínima tensão, envia a ordem de disparo a um
disjuntor ou interruptor
que estão inseridas (DPX e DPX -I) • Equipado com:
3
3
Por emissão de corrente - janela rebatível e selável
Potência de chamada 300 VA - contacto auxiliar
Tensão da bobina: - LED verde indicador de presença de tensão
1 4 222 39 24 V± / = - 3 LEDs amarelos indicando a corrente máxima
1 4 222 40 48 V± / = de defeito de isolamento entre fase e terra:
1 4 222 41 110 V± / = 20, 40 e 60%
1 4 222 42 230 V± / = - LED vermelho indicando: ruptura das ligações
toro - relé (a piscar), ou que o valor da corrente de
1 4 222 43 400 V± / = defeito de isolamento foi ultrapassada (fixo)
Por mínima tensão (1) • Associa-se aos toros:
Consumo 5 VA - Ø 35 mm e 80 mm
Sensibilidade regulável: 0,03 - 0,05 - 0,075 - 0,1 -
Tensão da bobina: 0,15 - 0,2 - 0,3 - 0,5 - 0,75 - 1 - 1,5 - 2 - 3 - 5 - 7,5 - 10
1 4 222 44 24 V= - 15 - 20 - 30 A
1 4 222 45 24 V± - Ø 140 mm e 210 mm
1 4 222 46 48 V± / = Sensibilidade regulável: 0,3 - 0,55 - 0,75 - 1 - 1,5 -
1 4 222 47 110 V± / = 2 - 3 - 5 - 7,5 - 10 - 15 - 20 - 30 A
1 4 222 48 230 V± / = - Ø 150 mm
1 4 222 49 400 V± / = Sensibilidade regulável: 0,5 - 0,75 - 1 - 1,5 - 2 - 3 -
5 - 7,5 - 10 - 15 - 20 - 30 A
- Ø 310 mm
Sensibilidade regulável: 1 - 1,5 - 2 - 3 - 5 - 7,5 -
10 - 15 - 20 - 30 A
• Temporização regulável em: 0 - 0,15 - 0,25 - 0,5 -
1 - 2,5 - 5 segundos
N. de contactos máximo por aparelho DPX-IS • Tensão de alimentaçao 230 V/240 V - 50/60 Hz
o
Aparelho Contacto auxiliar Disparo 1 0 260 88 Relé diferencial modular
CA CAA SD Emissão ou Mínimo 2 módulos
de corrente de tensão Toros
Sem DPX-IS 250 1 2 – – Associam-se ao relé diferencial ref. 0 260 88
disparo 1 toro por DPX 3
Com Itn In máx.
(A)
(A)
disparo DPX-IS 250 1 1 1 1 1 0 260 92 Toro Ø 35 mm 0,03 420
CA = Contacto auxiliar 1 0 260 93 Toro Ø 80 mm 0,05 1020
CAA = Contacto auxiliar “antecipado” 1 0 260 95 Toro Ø 140 mm 0,3 1500
SD = Contacto de abertura por disparo 1 0 260 96 Toro Ø 210 mm 0,3 2400
1 0 260 97 Toro Ø 150 mm aberto 0,5 1500
1 0 260 98 Toro Ø 310 mm aberto 1 3780
N. de contactos máximo por aparelho DPX 3
o
Aparelho Contacto auxiliar Disparo
CA SD Emissão ou Mínimo
de corrente de tensão
3
DPX 630 2 2 1
DPX 1600 3 1 1
3

49
