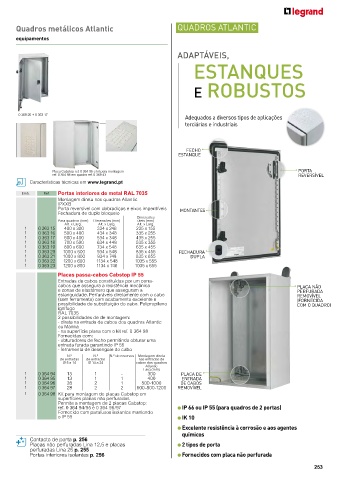

Page 238 - Legrand - Catálogo 2018/2019

Quadros metálicos Atlantic QUADROS ATLANTIC

equipamentos

ADAPTÁVEIS,

ESTANQUES

E ROBUSTOS

0 369 26 + 0 363 17
Adequados a diversos tipos de aplicações
terciárias e industriais

FECHO
ESTANQUE

Placa Cabstop ref. 0 364 96 e kit para montagem PORTA
ref. 0 364 98 em quadro ref. 0 369 43 REVERSÍVEL
Características técnicas em www.legrand.pt

Emb. Ref. Portas interiores de metal RAL 7035
Montagem direta nos quadros Atlantic
IPXXB
Porta reversível com dobradiças e eixos imperdíveis MONTANTES
Fechadura de duplo bloqueio
Dimensões
Para quadros (mm) Dimensões (mm) úteis (mm)
Alt. x Larg. Alt. x Larg. Alt. x Larg.
1 0 363 15 400 x 300 334 x 248 235 x 155
1 0 363 16 500 x 400 434 x 348 335 x 255
1 0 363 17 600 x 400 534 x 348 435 x 255
1 0 363 18 700 x 500 634 x 448 535 x 355
1 0 363 19 800 x 600 734 x 548 635 x 455
1 0 363 20 1000 x 600 934 x 548 835 x 455 FECHADURA
1 0 363 21 1000 x 800 934 x 748 835 x 655 DUPLA
1 0 363 22 1200 x 600 1134 x 548 1035 x 555
1 0 363 23 1200 x 800 1134 x 748 1035 x 655
Placas passa-cabos Cabstop IP 55
Entradas de cabos constituídas por um cerra-
cabos que assegura a resistência mecânica PLACA NÃO
e zonas de elastómero que asseguram a PERFURADA
estanquidade. Perfuráveis diretamente com o cabo REMOVÍVEL
(sem ferramenta) com acabamento excelente e (FORNECIDA
possibilidade de substituição do cabo. Polipropileno COM O QUADRO)
ignífugo
RAL 7035
2 possibilidades de de montagem:
- direta na entrada de cabos dos quadros Atlantic
ou Marina
- na superfície plana com o kit ref. 0 364 98
Fornecidas com:
- obturadores de fecho permitindo obturar uma
entrada furada garantindo IP 55
- ferramenta de desengate do cabo
N.º N.º N.º de reservas Montagem direta
de entradas de entradas nas entradas de
Ø 5 a 14 Ø 14 a 24 cabos dos quadros
Atlantic
Larg (mm)
1 0 364 94 13 1 - 300 PLACA DE
1 0 364 95 13 1 1 400 ENTRADA
1 0 364 96 28 2 1 500-1000 DE CABOS
1 0 364 97 28 2 2 600-800-1200 REMOVÍVEL
1 0 364 98 Kit para montagem de placas Cabstop em
superfícies planas não perfuradas
Permite a montagem de 2 placas Cabstop:
ref. 0 364 94/95 e 0 364 96/97 IP 66 ou IP 55 (para quadros de 2 portas)
Fornecido com parafusos isolantes mantendo
o IP 55 IK 10
Excelente resistência à corrosão e aos agentes
químicos
Contacto de porta p. 256
Placas não perfuradas Lina 12,5 e placas 2 tipos de porta
perfuradas Lina 25 p. 255
Portas interiores isolantes p. 256 Fornecidos com placa não perfurada

253
