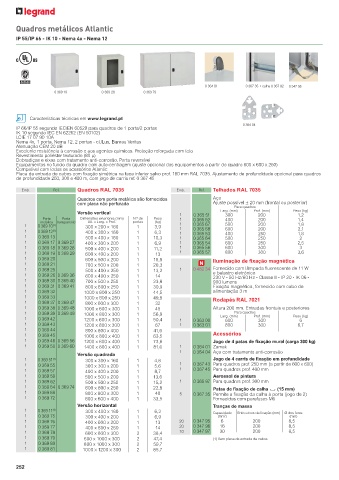

Page 237 - Legrand - Catálogo 2018/2019

Quadros metálicos Atlantic

IP 55/IP 66 - IK 10 - Nema 4x - Nema 12

0 364 01 0 367 35 + calha 0 367 82 0 347 95
0 369 19 0 369 28 0 369 79

Características técnicas em www.legrand.pt
0 364 04
IP 66/IP 55 segundo IEC/EN 60529 para quadros de 1 porta/2 portas
IK 10 segundo IEC EN 62262 (EN 50102)
LCIE 17 07 90 10A
Nema 4x, 1 porta, Nema 12, 2 portas - cULus, Bureau Veritas
Atenuação CEM 20 dB
Excelente resistência à corrosão e aos agentes químicos. Proteção reforçada com teto
Revestimento poliéster texturado (80 µ)
Dobradiças e eixos com tratamento anti-corrosão. Porta reversível
Equipamentos no fundo do quadro com auto-centragem (ajuste opcional dos equipamentos a partir do quadro 600 x 600 x 250)
Compatível com todos os acessórios Atlantic
Placa de entrada de cabos com fixação simétrica na face inferior salvo prof. 160 mm RAL 7035. Ajustamento de profundidade opcional para quadros
de profundidade 250, 300 e 400 m, com jogo de carris ref. 0 367 45
Emb. Ref. Quadros RAL 7035 Emb. Ref. Telhados RAL 7035
Quadros com porta metálica são fornecidos Aço
com placa não perfurada Ajuste possível ± 20 mm (frontal ou posterior)
Para quadros
Versão vertical 1 0 365 51 Larg. (mm) Prof. (mm) Peso (kg)
1,2
200
300
Porta Porta Dimensões exteriores (mm) N.º de Peso 1 0 365 52 400 200 1,4
metálica transparente Alt. x Larg. x Prof. portas (kg)
1 0 369 10 (1) 300 x 200 x 160 1 3,9 1 1 0 365 67 500 200 1,8
1 0 369 12 (1) 400 x 300 x 160 1 6,3 1 0 365 68 600 200 2,1
1,8
250
400
0 365 53
1 0 369 13 500 x 400 x 160 1 10,3 1 0 365 64 500 250 2
1 0 369 17 0 369 27 400 x 300 x 200 1 6,9 1 0 365 54 600 250 2,5
1 0 369 18 0 369 28 500 x 400 x 200 1 11,2 1 0 365 56 600 300 3
1 0 369 19 0 369 29 600 x 400 x 200 1 13 1 0 365 57 800 300 3,6
1 0 369 20 600 x 500 x 200 1 16,8 Iluminação de fixação magnética
1 0 369 21 700 x 500 x 200 1 20,3
1 0 369 25 500 x 400 x 250 1 13,2 1 0 482 34 Fornecido com lâmpada fluorescente de 11 W
1 0 369 26 0 369 36 600 x 400 x 250 1 14 e balastro eletrónico
230 V - 50 Hz/60 Hz - Classe II - IP 20 - IK 06 -
1 0 369 30 0 369 40 700 x 500 x 250 1 23,8 900 lumens
1 0 369 31 0 369 41 800 x 600 x 250 1 30,9 Fixação magnética, fornecido com cabo de
1 0 369 32 1000 x 600 x 250 1 44,5 alimentação 3 m
1 0 369 33 1000 x 800 x 250 1 49,5 Rodapés RAL 7021
1 0 369 37 0 369 47 800 x 600 x 300 1 32
1 0 369 38 0 369 48 1000 x 600 x 300 1 45 Altura 200 mm. Entradas frontais e posteriores
Para quadros
1 0 369 39 0 369 49 1000 x 800 x 300 1 56,9 Larg. (mm) Prof. (mm) Peso (kg)
1 0 369 42 1200 x 600 x 300 1 50,4 1 0 363 00 600 300 6
1 0 369 43 1200 x 800 x 300 1 67 1 0 363 01 800 300 6,7
1 0 369 44 800 x 600 x 400 1 41,6
1 0 369 45 1000 x 800 x 400 1 63,5 Acessórios
1 0 369 46 0 369 56 1200 x 800 x 400 1 73,6 Jogo de 4 patas de fixação mural (carga 300 kg)
1 0 369 50 0 369 60 1400 x 800 x 400 1 81,6 1 0 364 01 Zamak
1 0 364 04 Aço com tratamento anti-corrosão
Versão quadrada
1 0 369 51 (1) 300 x 300 x 160 1 4,8 Jogo de 4 carris de fixação em profundidade
1 0 369 55 300 x 300 x 200 1 5,6 1 0 367 43 Para quadros prof. 250 mm (a partir de 600 x 600)
1 0 369 57 400 x 400 x 200 1 8,7 1 0 367 45 Para quadros prof. 400 mm
1 0 369 59 500 x 500 x 200 1 13,6 Aerossol de pintura
1 0 369 62 500 x 500 x 250 1 15,2 1 0 365 97 Para quadros prof. 300 mm
1 0 369 64 0 369 74 600 x 600 x 250 1 22,8 Patas de fixação de calha 4 (15 mm)
1 0 369 68 800 x 800 x 300 1 48 5 0 367 35 Permite a fixação da calha à porta (jogo de 2)
1 0 369 72 600 x 600 x 400 1 33,5 Fornecidas com parafusos M6
Versão horizontal Tranças de massa
1 0 369 11 (1) 300 x 400 x 160 1 6,2 Capacidade Entre-eixos da fixação (mm) Ø dos furos
1 0 369 75 300 x 400 x 200 1 6,9 (mm 2 ) (mm)
1 0 369 76 400 x 600 x 200 1 13 20 0 347 95 6 200 8,5
1 0 369 77 400 x 600 x 250 1 14 20 0 347 96 16 200 8,5
1 0 369 78 600 x 800 x 300 2 38,4 10 0 347 97 30 200 8,5
1 0 369 79 600 x 1000 x 300 2 47,4 (1) Sem placa de entrada de cabos
1 0 369 80 800 x 1000 x 300 2 59,7
1 0 369 81 1000 x 1200 x 300 2 85,7
