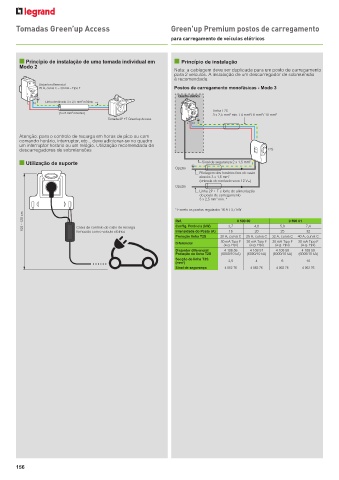

Page 141 - Legrand - Catálogo 2018/2019

Tomadas Green’up Access Green’up Premium postos de carregamento

para carregamento de veículos elétricos

n Princípio de instalação de uma tomada individual em n Princípio de instalação
Modo 2
Nota: a cablagem deve ser duplicada para um posto de carregamento
para 2 veículos. A instalação de um descarregador de sobretensão
é recomendada.
Disjuntor diferencial
20 A, curva C – 30 mA – Tipo F Postos de carregamento monofásicas - Modo 3
10 mA
16 A Quadro elétrico
Linha dedicada 3 x 2,5 mm 2 mínimo
L N
Linha T2S
(3 x 6 mm 2 máximo) 406278
2
ET 16A 10mA 3 x 2,5 mm min. / 4 mm 2 / 6 mm 2 / 10 mm 2
Tomada 2P +T Green’up Access 110/415V
L N
Atenção: para o controlo de recarga em horas de pico ou com
comando horário, interruptor, etc... deve adicionar-se no quadro
um interruptor horário ou um relógio. Utilização recomendada de
descarregadores de sobretensões T2S
n Utilização de suporte Sinal de segurança 2 x 1,5 mm 2
Opção
Pilotagem dos horários fora de vazio
através 3 x 1,5 mm 2
(entrada de contacto seco 12 V=)
Opção
Linha 2P + T e fonte de alimentação
do posto de carregamento
2
3 x 2,5 mm min. *
* Exceto os postos regulados 16 A / 3,7 kW
100 - 120 cm Caixa de controlo do cabo de recarga Ref. 3,7 0 590 00 4,6 5,8 0 590 01 7,4
Config. Potência (kW)
fornecido com o veículo elétrico
Intensidade do Posto (A)
16
32
25
20
Proteção linha T2S 20 A, curva C 25 A, curva C 32 A, curva C 40 A, curva C
Diferencial 30 mA Tipo F 30 mA Tipo F 30 mA Tipo F 30 mA Tipo F
(e.g. Hpi)
(e.g. Hpi)
(e.g. Hpi)
(e.g. Hpi)
Disjuntor diferencial 4 108 56 4 108 57 4 108 58 4 108 59
Proteção de linha T2S (6000/10 kA) (6000/10 kA) (6000/10 kA) (6000/10 kA)
Secção de linha T2S 2,5 4 6 10
(mm 2 )
Sinal de segurança 4 062 76 4 062 76 4 062 76 4 062 76

156
