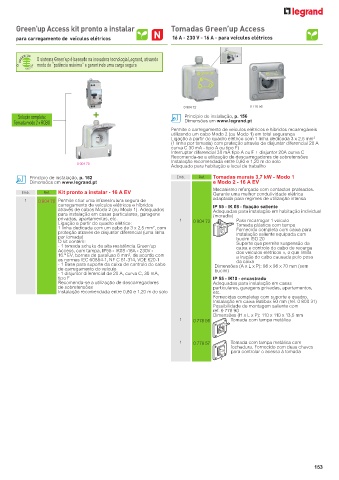

Green’up Access kit pronto a instalar Tomadas Green’up Access

para carregamento de veículos elétricos 16 A - 230 V - 16 A - para veículos elétricos

O sistema Green’up é baseado na inovadora tecnologia Legrand, ativando
o modo de “potência máxima” e garantindo uma carga segura

0 904 72 0 778 56
Solução completa: + Princípio de instalação, p. 156
Tomada modo 2 + RCBO Dimensões em www.legrand.pt
Permite o carregamento de veículos elétricos e híbridos recarregáveis
utilizando um cabo Modo 2 (ou Modo 1) em total segurança
Ligação a partir do quadro elétrico com 1 linha dedicada 3 x 2,5 mm 2
(1 linha por tomada) com proteção através de disjuntor diferencial 20 A
curva C 30 mA - tipo A ou tipo F)
Interruptor diferencial 30 mA tipo A ou F + disjuntor 20A curva C
Recomenda-se a utilização de descarregadores de sobretensões
Instalação recomendada entre 0,80 e 1,20 m do solo
0 904 70
Adequado para habitação e local de trabalho
Princípio de instalação, p. 162 Emb. Ref. Tomadas murais 3,7 kW - Modo 1
Dimensões em www.legrand.pt e Modo 2 - 16 A EV
Mecanismo reforçado com contactos prateados.
Emb. Ref. Kit pronto a instalar - 16 A EV Garante uma melhor condutividade elétrica
1 0 904 70 Permite criar uma infraestrutura segura de adaptada para regimes de utilização intensa
carregamento de veículos elétricos e híbridos IP 55 - IK 08 - fixação saliente
através de cabos Modo 2 (ou Modo 1). Adequados Adequadas para instalação em habitação individual
para instalação em casas particulares, garagens (moradia)
privadas, apartamentos, etc. 1 0 904 72 Para recarregar 1 veículo
Ligação a partir do quadro elétrico: Tomada plástica com tampa
2
1 linha dedicada com um cabo de 3 x 2,5 mm , com Fornecido completa com caixa para
proteção através de disjuntor diferencial (uma linha instalação saliente equipada com
por tomada) bucim ISO 20
O kit contém: Suporte que permite suspensão da
- 1 tomada schuko de alta resistência Green’up caixa e controlo do cabo de recarga
Access, com tampa, IP55 - IK08 -16A - 230V - dos veículos elétricos «, o que limita
16.ª EV, bornes de parafuso 6 mm , de acordo com a tração do cabo causada pelo peso
2
as normas IEC 60884-1, NF C 61-314, VDE 620-1 da caixa
- 1 Base para suporte da caixa de controlo do cabo Dimensões (A x L x P): 98 x 98 x 70 mm (sem
de carregamento do veículo bucim)
- 1 disjuntor diferencial de 20 A, curva C, 30 mA,
tipo F IP 55 - IK10 - encastrado
Recomenda-se a utilização de descarregadores Adequadas para instalação em casas
de sobretensões particulares, garagens privadas, apartamentos,
Instalação recomendada entre 0,80 e 1,20 m do solo etc.
Fornecidas completas com suporte e quadro.
Instalação em caixa Batibox 50 mm (ref. 0 800 31)
Possibilidade de montagem saliente com
ref. 0 778 90
Dimensões (H x L x P): 110 x 110 x 13,5 mm
1 0 778 56 Tomada com tampa metálica
1 0 778 57 Tomada com tampa metálica com
fechadura. Fornecido com duas chaves
para controlar o acesso à tomada
