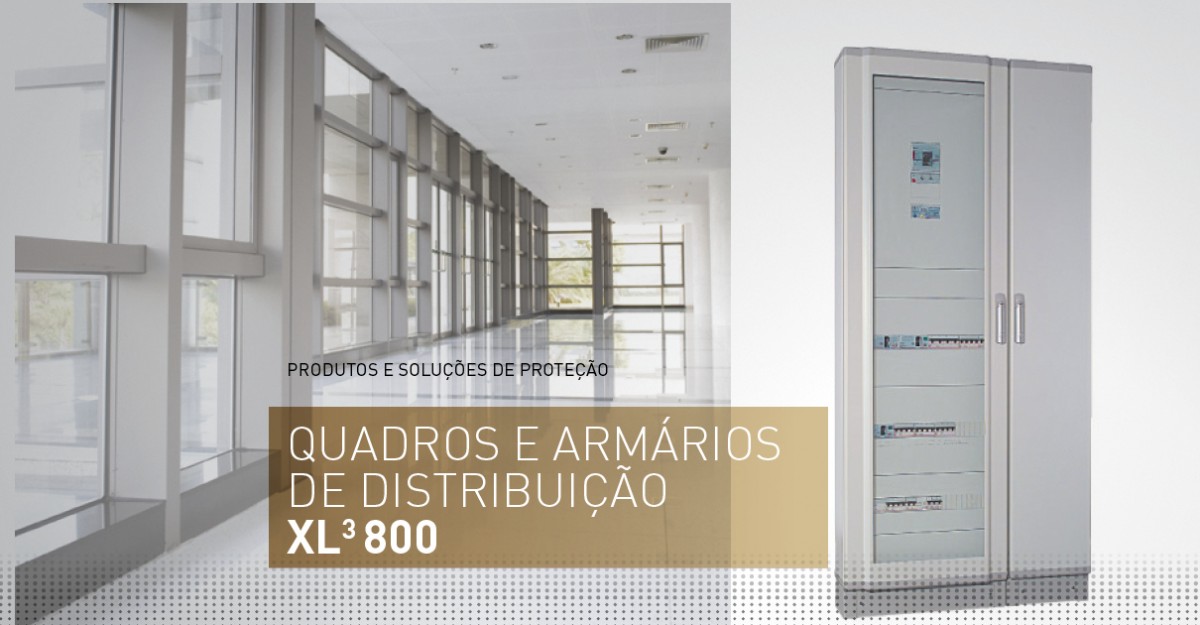

Quadros e armários XL³ 800 componíveis para instalações de média potência
A gama de quadros e armários XL³ 800 é a solução ideal para a distribuição de energia até 800 A.
Com 230 mm de profundidade e duas larguras possíveis, 24 e 36 módulos, dispõe de dois tipos de soluções. Os modelos de 36 módulos de largura podem integrar uma cela de cabos interna.
XL³ 800 IP43
Quadros e armários metálicos fornecidos desmontados com montantes funcionais e intensidade máxima de 800 A.
Com 230 mm de profundidade e duas larguras possíveis: 660 mm (24 módulos) e 910 mm (36 módulos ou 24 módulos com cela de cabos interna).
XL³ 800 IP55
Quadros e armários metálicos de estrutura monobloco e intensidade máxima de 630 A.
Com 225 mm de profundidade e duas larguras possíveis: 700 mm (24 módulos) e 950 mm (36 módulos ou 24 módulos com cela de cabos interna).
Montagem dos sistemas de repartição
XL³ 800 permite organizar livremente a repartição.
Repartição otimizada HX³ e VX³
Pela sua facilidade de assemblagem e o pouco espaço que ocupa, a repartição otimizada HX³ e VX³ otimiza o tempo de montagem e o volume do invólucro.
- Repartição horizontal HX³ - Repartidores de fila 400 A recebem as bases para os DPX³ e aparelhos modulares DX³
- Repartição vertical VX³ - Barramentos de alumínio fixos por suportes isolantes ao fundo do armário até 800 A
