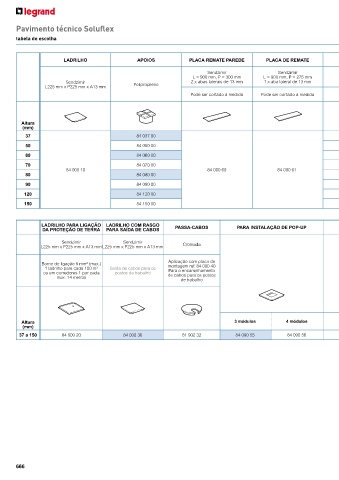

Page 656 - Legrand - Catálogo 2018/2019

Pavimento técnico Soluflex

tabela de escolha

LADRILHO APOIOS PLACA REMATE PAREDE PLACA DE REMATE PERFIL DE FECHO ÂNGULO EXTERIOR RAMPA
Sendzimir Sendzimir
Sendzimir
Sendzimir
L = 900 mm, P = 300 mm L = 900 mm, P = 275 mm A = 60 mm, L = 900 mm, P = 56 mm Inclinação 10%, l = 112 mm
Sendzimir 2 x abas laterais de 13 mm 1 x aba lateral de 13 mm Sendzimir
L225 mm x P225 mm x A13 mm Polipropileno 56 x 56 mm
Para acabamento do pavimento junto
Pode ser cortado à medida Pode ser cortado à medida Incluir 1 apoio ref. 84 060 00 por cada rampa
às paredes

Altura
(mm) Comprimento (mm)
37 84 037 00 84 037 22 84 037 30 400 84 037 40
50 84 050 00 84 050 22 84 050 30 523 84 050 40

60 84 060 00 84 060 22 84 060 30 616 84 060 40
70 84 070 00 84 070 22 84 070 30 712 84 070 40
84 000 10 84 000 60 84 000 61
80 84 080 00 84 080 22 84 080 30 803 84 080 40
90 84 090 00 84 090 22 84 090 30 898 84 090 40
120 84 120 00 84 120 22 84 120 30 1181 84 120 40
150 84 150 00 84 150 22 84 150 30 1405 84 150 40

LADRILHO PARA LIGAÇÃO LADRILHO COM RASGO PASSA-CABOS PARA INSTALAÇÃO DE POP-UP PLACAS PARA CAIXAS DE CHÃO LADRILHO PARA MONTAGEM ESQUADRO DE APOIO
DA PROTEÇÃO DE TERRA PARA SAÍDA DE CABOS DE ACESSÓRIOS
Sendzimir Sendzimir Sendzimir
L225 mm x P225 mm x A13 mm L225 mm x P225 mm x A13 mm Cromada A225 mm x l225 mm x P13 mm
Para instalação de colunas + saída
Aplicação com placa de
Borne de ligação 6 mm² (max.) montagem ref. 84 000 40 de cabos (ref. 81 902 32) Utiliza-se em conjunto com
1 ladrilho para cada 100 m² Saída de cabos para os Equipado com 4 contatos que a ref. 84 000 40 para garantir
Para o encaminhamento
ou em corredores 1 por cada postos de trabalho de cabos para os postos asseguram a distância e a a fixação eficaz da coluna, etc...
max. 14 metros equipotencialidade entre ladrilhos ao pavimento do edifício
de trabalho
Ø 64 mm

Para caixas Para caixas Para caixas Para caixas de
Altura 3 módulos 4 módulos de chão de chão de chão chão redondas
(mm) 8/12 módulos 12/18 módulos 16/24 módulos 12/20 módulos
37 a 150 84 000 20 84 000 30 81 902 32 84 090 55 84 090 56 84 960 91 84 960 92 84 960 93 84 960 95 84 000 40 84 000 50

666
