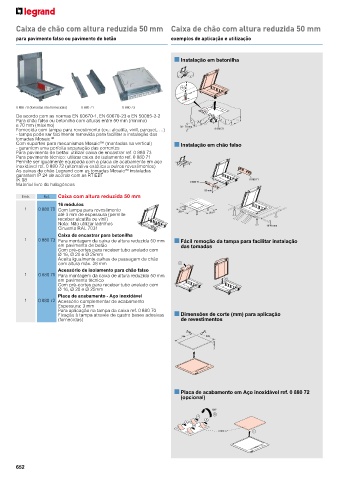

Page 642 - Legrand - Catálogo 2018/2019

Caixa de chão com altura reduzida 50 mm Caixa de chão com altura reduzida 50 mm

para pavimento falso ou pavimento de betão exemplos de aplicação e utilização

n Instalação em betonilha

0 880 70 (tomadas não fornecidas) 0 880 71 0 880 73
De acordo com as normas EN 60670-1, EN 60670-23 e EN 50085-2-2
Para chão falso ou betonilha com alturas entre 50 mm (mínimo)
e 70 mm (máximo) 50 - 70 mm
Fornecida com tampa para revestimento (ex.: alcatifa, vinil, parquet, …) 0 880 73

- tampa pode ser facilmente removida para facilitar a instalação das
tomadas Mosaic™
Com suportes para mecanismos Mosaic™ (montados na vertical) n Instalação em chão falso
- garantem uma perfeita separação das correntes
Para pavimento de betão: utilizar caixa de encastrar ref. 0 880 73
Para pavimento técnico: utilizar caixa de isolamento ref. 0 880 71
Permite ser igualmente equipada com a placa de acabamento em aço
inoxidável ref. 0 880 72 (alternativa estética a outros revestimentos)
TM
As caixas de chão Legrand com as tomadas Mosaic instaladas
garantem IP 24 de acordo com as RTIEBT
IK 08 0 880 71 0 880 71
Material livre de halogéneos
50 mín.
Emb. Ref. Caixa com altura reduzida 50 mm
16 módulos
1 0 880 70 Com tampa para revestimento 261 0 +2 +2
até 3 mm de espessura (permite 261 0
receber alcatifa ou vinil)
Nota: Não utilizar ladrilhos 18-48 mm
Cinzento RAL 7031
Caixa de encastrar para betonilha
1 0 880 73 Para montagem da caixa de altura reduzida 50 mm n Fácil remoção da tampa para facilitar instalação
em pavimento de betão das tomadas
Com pré-cortes para receber tubo anelado com
Ø 16, Ø 20 e Ø 25mm
Aceita igualmente calhas de passagem de chão
com altura máx. 28 mm A
Acessório de isolamento para chão falso
1 0 880 71 Para montagem da caixa de altura reduzida 50 mm
em pavimento técnico B
Com pré-cortes para receber tubo anelado com
Ø 16, Ø 20 e Ø 25mm
Placa de acabamento - Aço inoxidável
1 0 880 72 Acessório complementar de acabamento
Espessura: 3 mm
Para aplicação na tampa da caixa ref. 0 880 70
Fixação à tampa através de quatro bases adesivas n Dimensões de corte (mm) para aplicação
(fornecidas) de revestimentos

244 203
3

n Placa de acabamento em Aço inoxidável ref. 0 880 72
(opcional)

180°
B
A
A
A
A
0 880 72 C
