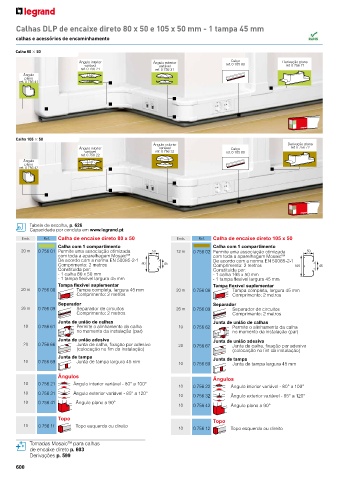

Page 590 - Legrand - Catálogo 2018/2019

Calhas DLP de encaixe direto 80 x 50 e 105 x 50 mm - 1 tampa 45 mm

calhas e acessórios de encaminhamento

Calha 80 3 50
Ângulo interior Ângulo exterior Calço Derivação plana
variável variável ref. 0 105 80 ref. 0 756 71
ref. 0 756 21 ref. 0 756 31
Ângulo
plano
ref. 0 756 41

Calha 105 3 50
Ângulo exterior Derivação plana
Ângulo interior variável Calço ref. 0 756 72
variável ref. 0 756 32 ref. 0 105 80
ref. 0 756 22
Ângulo
plano
ref. 0 756 42

Tabela de escolha, p. 626
Capacidade por conduta em www.legrand.pt
Emb. Ref. Calha de encaixe direto 80 x 50 Emb. Ref. Calha de encaixe direto 105 x 50
Calha com 1 compartimento Calha com 1 compartimento
20 m 0 756 01 Permite uma associação otimizada 50 12 m 0 756 02 Permite uma associação otimizada 50
com toda a aparelhagem Mosaic com toda a aparelhagem Mosaic
TM
TM
De acordo com a norma EN 50085-2-1 De acordo com a norma EN 50085-2-1
Comprimento: 2 metros 80 45 Comprimento: 2 metros 105 45
Constituída por: Constituída por:
- 1 calha 80 x 50 mm - 1 calha 105 x 50 mm
- 1 tampa flexível largura 45 mm - 1 tampa flexível largura 45 mm
Tampa flexível suplementar Tampa flexível suplementar
20 m 0 756 08 Tampa completa, largura 45 mm 20 m 0 756 08 Tampa completa, largura 45 mm
Comprimento: 2 metros Comprimento: 2 metros
Separador Separador
26 m 0 756 09 Separador de circuitos 26 m 0 756 09 Separador de circuitos
Comprimento: 2 metros Comprimento: 2 metros
Junta de união de calhas Junta de união de calhas
10 0 756 61 Permite o alinhamento da calha 10 0 756 62 Permite o alinhamento da calha
no momento da instalação (par) no momento da instalação (par)
Junta de união adesiva Junta de união adesiva
20 0 756 66 Junta de calha, fixação por adesivo 20 0 756 67 Junta de calha, fixação por adesivo
(colocação no fim da instalação) (colocação no fim da instalação)
Junta de tampa
10 0 756 69 Junta de tampa largura 45 mm 10 0 756 69 Junta de tampa
Junta de tampa largura 45 mm
Ângulos Ângulos
10 0 756 21 Ângulo interior variável - 80° a 100°
10 0 756 22 Ângulo interior variável - 80° a 100°
10 0 756 31 Ângulo exterior variável - 85° a 120°
10 0 756 32 Ângulo exterior variável - 85° a 120°
10 0 756 41 Ângulo plano a 90°
10 0 756 42 Ângulo plano a 90°
Topo Topo
10 0 756 11 Topo esquerdo ou direito 10 0 756 12 Topo esquerdo ou direito

TM
Tomadas Mosaic para calhas
de encaixe direto p. 603
Derivações p. 599
