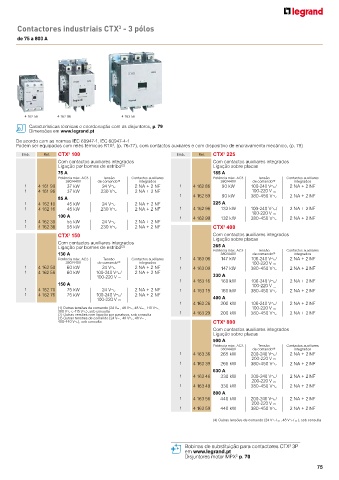

Page 59 - Legrand - Catálogo 2018/2019

Contactores industriais CTX - 3 pólos
3
de 75 a 800 A

4 162 56 4 162 96 4 163 56
Características técnicas e coordenação com os disjuntores, p. 79
Dimensões em www.legrand.pt
De acordo com as normas IEC 60947-1, IEC 60947-4-1
3
Podem ser equipados com relés térmicos RTX , (p. 76-77), com contactos auxiiares e com dispositivo de encravamento mecânico, (p. 78)
3
3
Emb. Ref. CTX 100 Emb. Ref. CTX 225
Com contactos auxiliares integrados Com contactos auxiliares integrados
Ligação por bornes de estribo (2) Ligação sobre placas
75 A 185 A
Potência máx. AC3 Tensão Contactos auxiliares Potência máx. AC3 Tensão Contactos auxiliares
380/440V de comando (1) integrados 380/440V de comando (4) integrados
1 4 161 90 37 kW 24 VA 2 NA + 2 NF 1 4 162 86 90 kW 100-240 VA/ 2 NA + 2 NF
1 4 161 96 37 kW 230 VA 2 NA + 2 NF 100-220 V =
1 4 162 89 90 kW 380-450 VA 2 NA + 2 NF
85 A
1 4 162 10 45 kW 24 VA 2 NA + 2 NF 225 A
1 4 162 16 45 kW 230 VA 2 NA + 2 NF 1 4 162 96 132 kW 100-240 VA/ 2 NA + 2 NF
100-220 V =
100 A 1 4 162 99 132 kW 380-450 VA 2 NA + 2 NF
1 4 162 30 55 kW 24 VA 2 NA + 2 NF
1 4 162 36 55 kW 230 VA 2 NA + 2 NF CTX 400
3
3
CTX 150 Com contactos auxiliares integrados
Ligação sobre placas
Com contactos auxiliares integrados
Ligação por bornes de estribo (2) 265 A
Potência máx. AC3 Tensão Contactos auxiliares
130 A 380/440V de comando (4) integrados
Potência máx. AC3 Tensão Contactos auxiliares 1 4 163 06 147 kW 100-240 VA/ 2 NA + 2 NF
380/440V de comando (3) integrados 100-220 V =
1 4 162 50 60 kW 24 VA 2 NA + 2 NF 1 4 163 09 147 kW 380-450 VA 2 NA + 2 NF
1 4 162 56 60 kW 100-240 VA/ 2 NA + 2 NF
100-220 V = 330 A
150 A 1 4 163 16 160 kW 100-240 VA/ 2 NA + 2 NF
100-220 V =
1 4 162 70 75 kW 24 VA 2 NA + 2 NF 1 4 163 19 160 kW 380-450 VA 2 NA + 2 NF
1 4 162 76 75 kW 100-240 VA/ 2 NA + 2 NF
100-220 V = 400 A
1 4 163 26 200 kW 100-240 VA/ 2 NA + 2 NF
(1) Outras tensões de comando (24 V= , 48 VA, 48 V= , 110 VA, 100-220 V =
380 VA e 415 VA), sob consulta 1 4 163 29 200 kW 380-450 VA 2 NA + 2 NF
(2) Outras versões com ligação por parafuso, sob consulta
(3) Outras tensões de comando (24 V= , 48 VA, 48 V= ,
400-440 VA), sob consulta CTX 800
3
Com contactos auxiliares integrados
Ligação sobre placas
500 A
Potência máx. AC3 Tensão Contactos auxiliares
380/440V de comando (4) integrados
1 4 163 36 265 kW 200-240 VA/ 2 NA + 2 NF
200-220 V =
1 4 163 39 265 kW 380-450 VA 2 NA + 2 NF
630 A
1 4 163 46 330 kW 200-240 VA/ 2 NA + 2 NF
200-220 V =
1 4 163 49 330 kW 380-450 VA 2 NA + 2 NF
800 A
1 4 163 56 440 kW 200-240 VA/ 2 NA + 2 NF
200-220 V =
1 4 163 59 440 kW 380-450 VA 2 NA + 2 NF
(4) Outras tensões de comando (24 VA/ = , 48 VA/ = ), sob consulta

Bobinas de substituição para contactores CTX 3P
3
em www.legrand.pt
Disjuntores motor MPX p. 70
