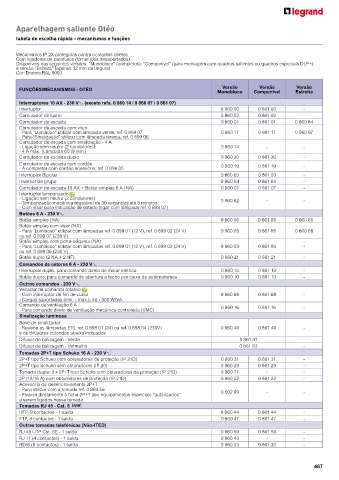

Page 477 - Legrand - Catálogo 2018/2019

Aparelhagem saliente Otéo

tabela de escolha rápida - mecanismos e funções

Mecanismos IP 2X protegidos contra contactos diretos
Com ligadores de parafusos (fornecidos desapertados)
Disponíveis nas seguintes versões: “Monobloco” (completos), “Componível” (para montagem com quadros salientes ou quadros especiais DLP+)
e versão “Estreita” (apenas 32 mm de largura)
Cor: Branco RAL 9003

Versão
Versão
Versão
FUNÇÕES/MECANISMOS - OTÉO Monobloco Componível Estreita
Interruptores 10 AX - 230 VA (exceto refs. 0 860 14 / 0 860 07 / 0 861 07)
Interruptor 0 860 00 0 861 00 -
Comutador de lustre 0 860 02 0 861 02 -
Comutador de escada 0 860 01 0 861 01 0 860 84
Comutador de escada com visor
- Para “Luminoso” utilizar com lâmpada verde, ref. 0 899 07 0 860 17 0 861 17 0 860 87
- Para “Sinalização” utilizar com lâmpada laranja, ref. 0 899 06
Comutador de escada com sinalização - 4 A
- Ligação sem neutro (2 condutores) 0 860 14 - -
- 4 A máx. (Lâmpada 60 W mín.)
Comutador de escada duplo 0 860 20 0 861 20 -
Comutador de escada com cordão 0 860 19 0 861 19 -
- A completar com cordão acessório, ref. 0 898 05
Interruptor Bipolar 0 860 03 0 861 03 -
Inversor de grupo 0 860 04 0 861 04 -
Comutador de escada 10 AX + Botão simples 6 A (NA) 0 860 07 0 861 07 -
Interruptor temporizado
- Ligação sem neutro (2 condutores) 0 860 62 - -
- Temporização mecânica regulável de 30 segundos até 8 minutos
- Com visor para indicação de estado (ligar com lâmpada ref. 0 899 07)
Botões 6 A - 230 VA
Botão simples (NA) 0 860 06 0 861 06 0 860 85
Botão simples com visor (NA)
- Para “Luminoso” utilizar com lâmpadas ref. 0 899 01 (12 V), ref. 0 899 02 (24 V) 0 860 05 0 861 05 0 860 88
ou ref. 0 899 07 (230 V)
Botão simples com porta-etiqueta (NA)
- Para “Luminoso” utilizar com lâmpadas ref. 0 899 01 (12 V), ref. 0 899 02 (24 V) 0 860 09 0 861 09 -
ou ref. 0 899 06 (230 V)
Botão duplo (2 NA + 2 NF) 0 860 21 0 861 21 -
Comandos de estores 6 A - 230 VA
Interruptor duplo, para comando direto de motor elétrico 0 860 13 0 861 13 -
Botão duplo, para comando de abertura e fecho por caixa de automatismos 0 860 10 0 861 10 -
Outros comandos - 230 VA
Variador de comando rotativo
- Com interruptor de fim de curso 0 860 68 0 861 68 -
- Cargas suportadas (mín. - máx.): 40 - 300 W/VA
Comando de ventilação 6 A 0 860 16 0 861 16 -
- Para comando direto de ventilação mecânica controlada (VMC)
Sinalização luminosa
Base de sinalizador
- Recebe as lâmpadas E10, ref. 0 898 01 (24) ou ref. 0 898 04 (230V) 0 860 49 0 861 49 -
e os difusores coloridos abaixo indicados
Difusor de balizagem - Verde 0 861 81 -
Difusor de balizagem - Vermelho 0 861 83 -
Tomadas 2P+T tipo Schuko 16 A - 230 VA
2P+T tipo Schuko com obturadores de proteção (IP 21D) 0 860 31 0 861 31 -
2P+T tipo Schuko sem obturadores (IP 20) 0 860 29 0 861 29 -
Tomada dupla: 2 x 2P+T tipo Schuko com obturadores de proteção (IP 21D) 0 860 77 - -
2P (10/16 A) com obturadores de proteção (IP 21D) 0 860 22 0 861 22 -
Acessório de desencravamento 2P+T
- Para utilizar com a tomada ref. 0 860 56
- Fixa-se diretamente à ficha 2P+T dos equipamentos especiais “autorizados” 0 502 99 - -
a serem ligados nessa tomada
Tomadas RJ 45 - Cat. 6
UTP, 8 contactos - 1 saída 0 860 44 0 861 44 -
FTP, 8 contactos - 1 saída 0 860 47 0 861 47 -
Outras tomadas telefónicas (Não-ITED)
RJ 45 UTP Cat. 5E - 1 saída 0 860 59 0 861 59 -
RJ 11 (4 contactos) - 1 saída 0 860 43 - -
RDIS (8 contactos) - 1 saída 0 860 33 0 861 33 -
