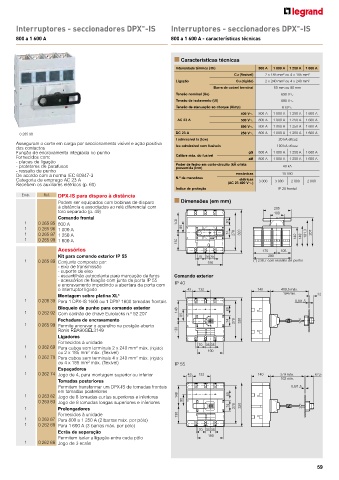

Page 43 - Legrand - Catálogo 2018/2019

Interruptores - seccionadores DPX -IS Interruptores - seccionadores DPX -IS
TM
TM
800 a 1 600 A 800 a 1 600 A - características técnicas

n Características técnicas
Intensidade térmica (lth) 800 A 1 000 A 1 250 A 1 600 A
Cu (flexivel) 2 x 185 mm 2 ou 4 x 185 mm 2
Ligação Cu (rígido) 2 x 240 mm 2 ou 4 x 240 mm 2
Barra de cobre/ terminal 50 mm ou 80 mm
Tensão nominal (Ue) 690 VA
Tensão de isolamento (UI) 690 VA
Tensão de atenuação ao choque (Uimp) 8 kVA
400 VA 800 A 1 000 A 1 250 A 1 600 A
AC 23 A 500 VA 800 A 1 000 A 1 250 A 1 600 A
690 VA 800 A 1 000 A 1 250 A 1 600 A
0 265 98 DC 23 A 250 VA 800 A 1 000 A 1 250 A 1 600 A
I admissível ls (Icw) 20 kA eficaz
Asseguram o corte em carga por seccionamento visível e ação positiva Icc admissível com fusíveis 100 kA eficaz
dos contactos
Função de encravamento integrada no punho gG 800 A 1 000 A 1 250 A 1 600 A
Fornecidos com: Calibre máx. do fusível aM 800 A 1 000 A 1 250 A 1 600 A
- placas de ligação Poder de fecho em curto-circuito (k crista
- protetores de parafusos presumida (lcm) 40 kA
- ressalto de punho
De acordo com a norma IEC 60947-3 N.º de manobras mecânicas 10 000
Categoria de emprego AC 23 A elétricas 3 000 3 000 2 000 2 000
Recebem os auxiliares elétricos (p. 60) (AC 23 400 VA)
Índice de proteção IP 20 frontal
Emb. Ref. DPX-IS para disparo à distância
Podem ser equipados com bobinas de disparo n Dimensões (em mm)
à distância e associados ao relé diferencial com 205
toro separado (p. 49) 100
Comando frontal
1 0 265 95 800 A 148 60
1 0 265 96 1 000 A 85
1 0 265 97 1 250 A 74 278 320 140 149 191,3 207
1 0 265 98 1 600 A 130
Acessórios 175 105
Kit para comando exterior IP 55 70 35 35 280
1 0 265 89 Conjunto composto por: 190 (*) 238,7 com ressalto de punho
- eixo de transmissão
- suporte de eixo
- escantilhão autocolante para marcação de furos Comando exterior
- acessórios de fixação com junta de porta IP 55
e encravamento impedindo a abertura da porta com IP 40
o interruptor ligado 43 132 140 409,5 máx.
Montagem sobre platina XL 3 194 mín. 32
1 0 206 30 Para 1 DPX-IS 1600 ou 1 DPX 1600 tomadas frontais 0,8/1,5
3
Bloqueio de punho para comando exterior
1 0 262 92 Com canhão de chave Eurolocks n.º 92 207 148 60
85
Fechadura de encravamento 74 278 320
1 0 265 99 Permite encravar o aparelho na posição aberto
Ronis RBA90GEL3149 130
Ligadores
Fornecidos à unidade
1 0 262 69 Para cabos sem terminais 2 x 240 mm máx. (rígido) 70 35 35
2
ou 2 x 185 mm máx. (flexivel) 190
2
1 0 262 70 Para cabos sem terminais 4 x 240 mm máx. (rígido)
2
ou 4 x 185 mm máx. (flexivel) IP 55
2
Espaçadores
1 0 262 74 Jogo de 4, para montagem superior ou inferior 43 132 140 379 máx. 62,5
Tomadas posteriores 162 mín.
Permitem transformar um DPX-IS de tomadas frontais 0,8/1,5
em tomadas posteriores
1 0 263 82 Jogo de 8 tomadas curtas superiores e inferiores 148 60
0 263 83 Jogo de 8 tomadas longas superiores e inferiores 85
74 278 320
1 Prolongadores
Fornecidos à unidade 130
1 0 262 67 Para 800 a 1 250 A (2 barras máx. por pólo)
1 0 262 68 Para 1 600 A (3 barras máx. por pólo)
Ecrãs de separação 70 35 35
Permitem isolar a ligação entre cada pólo 190
1 0 262 66 Jogo de 3 ecrãs
