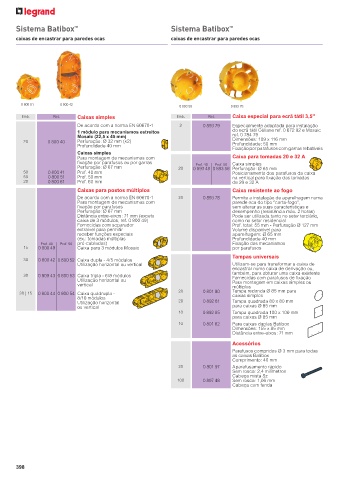

Page 383 - Legrand - Catálogo 2018/2019
P. 383
Sistema Batibox ™ Sistema Batibox ™
caixas de encastrar para paredes ocas caixas de encastrar para paredes ocas
0 800 51 0 800 42
0 893 58 0 893 78
Emb. Ref. Caixas simples Emb. Ref. Caixa especial para ecrã tátil 3,5"
De acordo com a norma EN 60670-1 2 0 893 79 Especialmente adaptada para instalação
1 módulo para mecanismos estreitos do ecrã tátil Céliane ref. 0 672 92 e Mosaic
Mosaic (22,5 x 45 mm) ref. 0 784 79
20 0 800 40 Perfuração: Ø 32 mm (x2) Dimensões: 109 x 116 mm
Profundidade 40 mm Profundidade: 50 mm
Fixação por parafusos com garras rebatíveis
Caixas simples
Para montagem de mecanismos com Caixa para tomadas 20 e 32 A
fixação por parafusos ou por garras Prof. 40 Prof. 50 Caixa simples
Perfuração: Ø 67 mm 20 0 893 48 0 893 58 Perfuração: Ø 85 mm
50 0 800 41 Prof. 40 mm Posicionamento dos parafusos da caixa
50 0 800 51 Prof. 50 mm na vertical para fixação das tomadas
20 0 800 61 Prof. 60 mm de 20 e 32 A
Caixas para postos múltiplos Caixa resistente ao fogo
De acordo com a norma EN 60670-1 20 0 893 78 Permite a instalação de aparelhagem numa
Para montagem de mecanismos com parede oca do tipo “corta-fogo”,
fixação por parafusos sem alterar as suas características e
Perfuração: Ø 67 mm desempenho (resistência máx. 2 horas)
Distância entre-eixos: 71 mm (exceto Pode ser utilizada tanto no setor terciário,
caixa de 3 módulos, ref. 0 800 49) como no setor residencial
Fornecidas com separador Prof. total: 55 mm - Perfuração Ø 127 mm
extraível para permitir Volume disponível para
receber funções especiais aparelhagem: Ø 65 mm
(ex.: tomadas múltiplas Profundidade 40 mm
Prof. 40 Prof. 50 pré-cabladas) Fixação dos mecanismos
15 0 800 49 Caixa para 3 módulos Mosaic por parafusos
Tampas universais
30 0 800 42 0 800 52 Caixa dupla - 4/5 módulos
Utilização horizontal ou vertical Utilizam-se para transformar a caixa de
encastrar numa caixa de derivação ou,
30 0 800 43 0 800 53 Caixa tripla - 6/8 módulos também, para obturar uma caixa existente
Fornecidas com parafusos de fixação
Utilização horizontal ou Para montagem em caixas simples ou
vertical múltiplas
30 15 0 800 44 0 800 54 Caixa quádrupla - 20 0 801 80 Tampa redonda Ø 85 mm para
caixas simples
8/10 módulos
Utilização horizontal 20 0 892 81 Tampa quadrada 80 x 80 mm
ou vertical para caixas Ø 85 mm
10 0 892 85 Tampa quadrada 100 x 100 mm
para caixas Ø 85 mm
10 0 801 82 Para caixas duplas Batibox
Dimensões: 155 x 85 mm
Distância entre-eixos: 71 mm
Acessórios
Parafusos compridos Ø 3 mm para todas
as caixas Batibox
Comprimento: 40 mm
20 0 801 97 Aparafusamento rápido
Sem rosca: 2,4 milímetros
Cabeça mista Sz
100 0 897 48 Sem rosca: 1,06 mm
Cabeça com fenda
398
