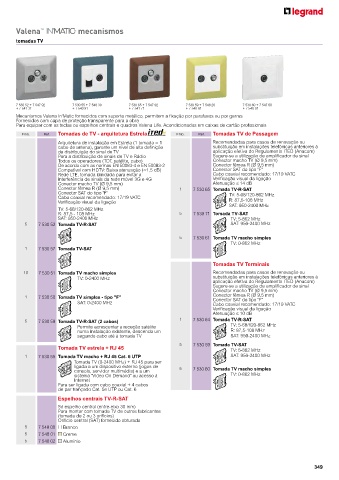

Valena mecanismos

TM
tomadas TV

7 530 52 + 7 547 92 7 530 55 + 7 548 30 7 530 65 + 7 547 92 7 530 59 + 7 548 20 7 530 60 + 7 547 60
+ 7 541 31 + 7 540 91 + 7 541 71 + 7 540 81 + 7 540 01
Mecanismos Valena In'Matic fornecidos com suporte metálico, permitem a fixação por parafusos ou por garras
Fornecidos com capa de proteção transparente para a obra
Para equipar com as teclas ou espelhos centrais e quadros Valena Life. Acondicionados em caixas de cartão profissionais
Emb. Ref. Tomadas de TV - arquitetura Estrela Emb. Ref. Tomadas TV de Passagem
Arquitetura de instalação em Estrela (1 tomada = 1 Recomendadas para casos de renovação ou
cabo de antena), garante um nível de alta definição substituição em instalações telefónicas anteriores à
da distribuição do sinal de TV aplicação efetiva do Regulamento ITED (Anacom)
Para a distribuição de sinais de TV e Rádio Sugere-se a utilização de amplificador de sinal
Todos os operadores (TDT, satélite, cabo) Conector macho TV (Ø 9,5 mm)
De acordo com as normas EN 50083-4 e EN 50083-2 Conector fêmea R (Ø 9,5 mm)
Compatível com HDTV: Baixa atenuação (<1,5 dB) Conector SAT do tipo "F"
Rede LTE, tomada blindada para evitar a Cabo coaxial recomendado: 17/19 VATC
interferência de sinais da rede móvel 3G e 4G Verificação visual da ligação
Conector macho TV (Ø 9,5 mm) Atenuação ≤ 14 dB
Conector fêmea R (Ø 9,5 mm) 1 7 530 65 Tomada TV-R-SAT
Conector SAT do tipo "F" TV: 5-68/120-862 MHz
Cabo coaxial recomendado: 17/19 VATC R: 87,5-108 MHz
Verificação visual da ligação
SAT: 950-2400 MHz
TV: 5-68/120-862 MHz
R: 87,5 - 108 MHz 5 7 530 71 Tomada TV-SAT
SAT: 950-2400 MHz TV: 5-862 MHz
5 7 530 52 Tomada TV-R-SAT SAT: 950-2400 MHz

5 7 530 61 Tomada TV macho simples
TV: 0-862 MHz
1 7 530 57 Tomada TV-SAT

Tomadas TV Terminais
10 7 530 51 Tomada TV macho simples Recomendadas para casos de renovação ou
TV: 0-2400 MHz substituição em instalações telefónicas anteriores à
aplicação efetiva do Regulamento ITED (Anacom)
Sugere-se a utilização de amplificador de sinal
Conector macho TV (Ø 9,5 mm)
1 7 530 50 Tomada TV simples - tipo "F" Conector fêmea R (Ø 9,5 mm)
Conector SAT do tipo "F"
SAT: 0-2400 MHz Cabo coaxial recomendado: 17/19 VATC
Verificação visual da ligação
Atenuação ≤ 10 dB
5 7 530 58 Tomada TV-R-SAT (2 cabos) 1 7 530 64 Tomada TV-R-SAT
Permite acrescentar a receção satélite TV: 5-68/120-862 MHz
numa instalação existente, descendo um R: 87,5-108 MHz
segundo cabo até à tomada TV SAT: 950-2400 MHz
5 7 530 59 Tomada TV-SAT
Tomada TV estrela + RJ 45 TV: 5-862 MHz
1 7 530 55 Tomada TV macho + RJ 45 Cat. 6 UTP SAT: 950-2400 MHz
Tomada TV (0-2400 MHz) + RJ 45 para ser
ligada a um dispositivo externo (jogos de 5 7 530 60 Tomada TV macho simples
consola, servidor multimédia) e a um
sistema "Vídeo On Demand" ou acesso à TV: 0-862 MHz
Internet
Para ser ligada com cabo coaxial + 4 cabos
de par trançado Cat. 5e UTP ou Cat. 6
Espelhos centrais TV-R-SAT
Só espelho central (entre-eixo 30 mm)
Para montar com tomada TV de outros fabricantes
(tomada de 2 ou 3 orifícios)
Orifício central (SAT) fornecido obturado
5 7 548 00 Branco
5 7 548 01 Creme
5 7 548 02 Alumínio
