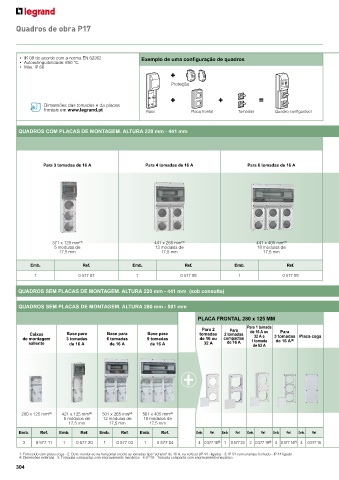

Page 289 - Legrand - Catálogo 2018/2019

Quadros de obra P17

• IK 08 de acordo com a norma EN 62262 Exemplo de uma configuração de quadros
• Autoextinguibilidade: 650 °C
• Máx. IP 66

Proteção

Dimensões das tomadas e da placas
frontais em www.legrand.pt Base Placa frontal Tomadas Quadro configurável

QUADROS COM PLACAS DE MONTAGEM. ALTURA 220 mm - 441 mm

Para 3 tomadas de 16 A Para 4 tomadas de 16 A Para 6 tomadas de 16 A

371 x 125 mm (4) 441 x 265 mm (4) 441 x 405 mm (4)
5 módulos de 12 módulos de 18 módulos de
17,5 mm 17,5 mm 17,5 mm

Emb. Ref. Emb. Ref. Emb. Ref.
1 0 577 07 1 0 577 08 1 0 577 09

QUADROS SEM PLACAS DE MONTAGEM. ALTURA 220 mm - 441 mm (sob consulta)

QUADROS SEM PLACAS DE MONTAGEM. ALTURA 280 mm - 501 mm

PLACA FRONTAL 280 x 125 MM
Para 1 tomada
Para 2 Para de 16 A ou Para
Caixas Base para Base para Base para tomadas 2 tomadas 32 A e 3 tomadas Placa cega
de montagem 3 tomadas 6 tomadas 9 tomadas de 16 ou compactas 1 tomada de 16 A (2)
saliente de 16 A de 16 A de 16 A 32 A de 16 A de 63 A

280 x 125 mm (4) 421 x 125 mm (4) 501 x 265 mm (4) 501 x 405 mm (4)
5 módulos de 12 módulos de 18 módulos de
17,5 mm 17,5 mm 17,5 mm
Emb. Ref. Emb. Ref. Emb. Ref. Emb. Ref. Emb. Ref. Emb. Ref. Emb. Ref. Emb. Ref. Emb. Ref.
3 0 577 11 1 0 577 20 1 0 577 03 1 0 577 04 4 0 577 18 (1) 1 0 577 23 2 0 577 19 (1) 4 0 577 14 (1) 4 0 577 16

1: Fornecido com placa cega - 2: Deve montar-se na horizontal exceto as tomadas tipo “schuko” de 16 A, na vertical (IP 44 - ligado) - 3: IP 54 com a tampa fechada - IP 44 ligado
4: Dimensões externas - 5: Tomadas compactas com encravamento mecânico - 6: IP 55 - Tomada compacta com encravamento mecânico
