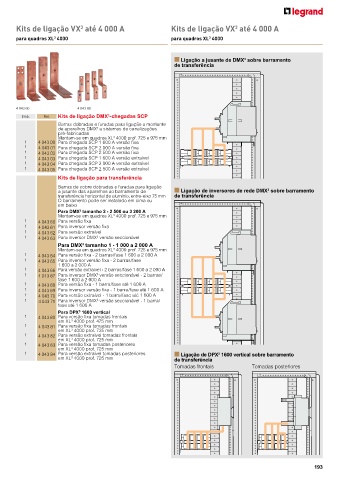

Kits de ligação VX até 4 000 A Kits de ligação VX até 4 000 A
3
3
3
para quadros XL 4000 para quadros XL 4000
3
3
n Ligação a jusante de DMX sobre barramento
de transferência

4 043 60 4 043 80
3
Emb. Ref. Kits de ligação DMX -chegadas SCP
Barras dobradas e furadas para ligação a montante
de aparelhos DMX a sistemas de canalizações
3
pré-fabricadas
Montam-se em quadros XL 4000 prof. 725 e 975 mm
3
1 4 043 00 Para chegada SCP 1 600 A versão fixa
1 4 043 01 Para chegada SCP 2 000 A versão fixa
1 4 043 02 Para chegada SCP 2 500 A versão fixa
1 4 043 03 Para chegada SCP 1 600 A versão extraível
1 4 043 04 Para chegada SCP 2 000 A versão extraível
1 4 043 05 Para chegada SCP 2 500 A versão extraível
Kits de ligação para transferência
Barras de cobre dobradas e furadas para ligação 3
a jusante dos aparelhos ao barramento de n Ligação de inversores de rede DMX sobre barramento
transferência horizontal de alumínio, entre-eixo 75 mm de transferência
O barramento pode ser instalado em cima ou
em baixo
Para DMX tamanho 2 - 2 500 ou 3 200 A
3
3
Montam-se em quadros XL 4000 prof. 725 e 975 mm
1 4 043 60 Para versão fixa
1 4 043 61 Para inversor versão fixa
1 4 043 62 Para versão extraível
3
1 4 043 63 Para inversor DMX versão seccionável
Para DMX tamanho 1 - 1 000 a 2 000 A
3
Montam-se em quadros XL 4000 prof. 725 e 975 mm
3
1 4 043 64 Para versão fixa - 2 barras/fase 1 600 a 2 000 A
1 4 043 65 Para inversor versão fixa - 2 barras/fase
1 600 a 2 000 A
1 4 043 66 Para versão extraível - 2 barras/fase 1 600 a 2 000 A
1 4 043 67 Para inversor DMX versão seccionável - 2 barras/
3
fase 1 600 a 2 000 A
1 4 043 68 Para versão fixa - 1 barra/fase até 1 600 A
1 4 043 69 Para inversor versão fixa - 1 barra/fase até 1 600 A
1 4 043 70 Para versão extraível - 1 barra/fase até 1 600 A
1 4 043 71 Para inversor DMX versão seccionável - 1 barra/
3
fase até 1 600 A
3
Para DPX 1600 vertical
1 4 043 80 Para versão fixa tomadas frontais
3
em XL 4000 prof. 475 mm
1 4 043 81 Para versão fixa tomadas frontais
3
em XL 4000 prof. 725 mm
1 4 043 82 Para versão extraível tomadas frontais
em XL 4000 prof. 725 mm
3
1 4 043 83 Para versão fixa tomadas posteriores
em XL 4000 prof. 725 mm
3
1 4 043 84 Para versão extraível tomadas posteriores n Ligação de DPX 1600 vertical sobre barramento
3
em XL 4000 prof. 725 mm de transferência
3
Tomadas frontais Tomadas posteriores
