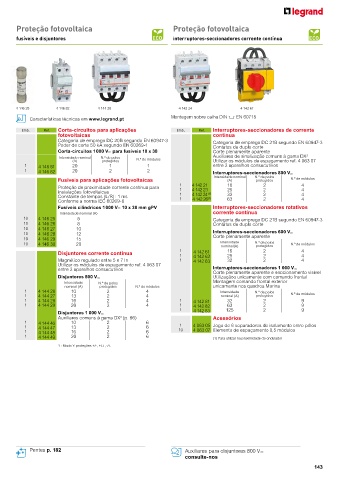

Page 128 - Legrand - Catálogo 2018/2019

Proteção fotovoltaica Proteção fotovoltaica

fusíveis e disjuntores interruptores-seccionadores corrente contínua

4 146 28 4 146 82 4 144 28 4 142 24 4 142 61

Características técnicas em www.legrand.pt Montagem sobre calha DIN 2 EN 60715
Emb. Ref. Corta-circuitos para aplicações Emb. Ref. Interruptores-seccionadores de corrente
fotovoltaicas contínua
Categoria de emprego DC 20B segundo EN 60947-3 Categoria de emprego DC 21B segundo EN 60947-3
Poder de corte 50 kA segundo EN 60269-1 Contatos de duplo corte
Corta-circuitos 1 000 V= para fusíveis 10 x 38 Corte plenamente aparente
3
Intensidade nominal N.º de polos N.º de módulos Auxiliares de sinalização comuns à gama DX
(A) protegidos Utilizar os módulos de espaçamento ref. 4 063 07
1 4 146 81 20 1 1 entre 2 aparelhos consecutivos
1 4 146 82 20 2 2 Interruptores-seccionadores 800 V=
Intensidade nominal N.º de polos
Fusíveis para aplicações fotovoltaicas (A) protegidos N.º de módulos
1 4 142 21 16 2 4
Proteção de proximidade corrente contínua para 1 4 142 23 25 2 4
instalações fotovoltaicas 1 4 142 24 (1) 32 2 4
Constante de tempos (L/R) : 1 ms 1 (1)
Conforme a norma IEC 60269-6 4 142 26 63 2 4
Fusíveis cilindricos 1 000 V= 10 x 38 mm gPV Interruptores-seccionadores rotativos
Intensidade nominal (A) corrente contínua
10 4 146 25 5 Categoria de emprego DC 21B segundo EN 60947-3
10 4 146 26 8 Contatos de duplo corte
10 4 146 27 10
10 4 146 28 12 Interruptores-seccionadores 600 V=
10 4 146 29 15 Corte plenamente aparente
10 4 146 30 20 Intensidade N.º de polos N.º de módulos
protegidos
nominal(A)
Disjuntores corrente contínua 1 1 4 142 61 16 2 4
4
2
25
4 142 62
Magnético regulado entre 5 e 7 In 1 4 142 63 32 2 4
Utilizar os módulos de espaçamento ref. 4 063 07 Interruptores-seccionadores 1 000 V=
entre 2 aparelhos consecutivos
Corte plenamente aparente e seccionamento visível
Disjuntores 800 V= Utilizaçãoo unicamente com comando frontal
Intensidade N.º de polos Montagem comando frontal exterior
nominal (A) protegidos N.º de módulos unicamente nos quadros Marina
1 4 144 26 10 2 4 Intensidade N.º de polos N.º de módulos
1 4 144 27 13 2 4 nominal (A) protegidos
1 4 144 28 16 2 4 1 4 142 81 32 2 9
1 4 144 29 20 2 4 1 4 142 82 63 2 9
1 4 142 83 125 2 9
Disjuntores 1 000 V=
Auxiliares comuns à gama DX (p. 66) Acessórios
3
1 4 144 46 10 2 6
1 4 144 47 13 2 6 1 4 063 05 Jogo de 6 separadores de isolamento entre pólos
1 4 144 48 16 2 6 10 4 063 07 Elemento de espaçamento 0,5 módulos
1 4 144 49 20 2 6 (1) Para utilizar na proximidade do ondulador
1 : Modo Y: proteções +/-, +/T, -/T

Pentes p. 182 Auxiliares para disjuntores 800 V=
consulte-nos
143
