Desde um data center completo a uma implementação Edge de pequenas dimensões, a oferta de produtos de energia da Legrand integra agora novas PDUs inteligentes (iPDUs) que podem ser utilizadas para monitorizar e controlar remotamente a infraestrutura de energia do rack, gerir eficientemente a capacidade energética e garantir o tempo operacional.

Características Gerais

• Estrutura em alumínio anodizado:  Material de elevada qualidade, leve e rígido
• Design modular: Tomadas e módulos funcionais expansíveis



Segurança

• Componentes elétricos de elevada qualidade
• Ligação de elevada qualidade
• Tomadas equipadas com bloqueio
• Cord Locking system



Alimentação

• 16 A a 32 A, monofásica ou trifásica
• As PDUs integram diferentes tipos de tomadas locais e internacionais

Normas

• IEC 60950 - Equipamento de tecnologias de informação - Segurança
• IEC 60297-3 - Dimensões de estruturas mecânicas da série de 482,6 mm (19 polegadas)
• IEC 60320-2-2 - Tomadas de energia C13 e C19
• IEC 60884-1 - Tomadas/fichas de padrão schuko e francês/ belga
• BS 1363-2 - Tomadas/fichas de padrão britânico
• IEC 60309 - Fichas industriais

Certificação: CE, TSE, CCC

Produtos ecológicos
Conceção ecológica

Soluções para qualquer configuração

Uma vasta oferta universal

A nova oferta de PDU conjuga a qualidade e a inovação da Legrand com uma vasta gama de aplicações. Sendo uma solução autónoma, esta oferta integra-se perfeitamente em qualquer instalação, garantindo a conformidade com as normas aplicáveis.

PARA DATA CENTERS/SALAS DE SERVIDORES		PARA DATA CENTERS, SALAS DE SERVIDORES EDGE E SALAS DE INFORMÁTICA		PARA PEQUENOS AMBIENTES DE IT
São utilizadas em bastidores de servidores onde: - existe uma elevada concentração de equipamento ativo - a qualidade da distribuição elétrica é fundamental		São utilizadas em armários e bastidores de servidores onde:  - existe uma reduzida concentração de equipamento ativo a alimentar  - a facilidade de instalação é uma vantagem		São principalmente utilizadas em aplicações comerciais de pequenas dimensões onde existe um número limitado de postos de trabalho informáticos e um bastidor de 10’’ é suficiente: - Pequenas empresas, trabalhadores independentes, serviços administrativos, etc.

Inteligente e eficiente gestão de alimentação

Inteligência incorporada e soluções inovadoras

As PDUs podem ajudar a responder às necessidades de energia ao incorporar funções inteligentes, incluindo medição de energia em tempo real e monitorização ambiental. As PDUs conectadas (iPDUs) permitem medições de consumo, switchs de energia ativa, alarmes remotos com medições de tensão, corrente, energia em tempo real (kW) e energia (kWh).

DISTRIBUIÇÃO DE ENERGIA		SWITCH DE ENERGIA E MONITORIZAÇÃO EM TEMPO REAL		MEDIÇÃO PRECISA
Para implementação em LANs ou data centers, são facilmente montadas e possuem inúmeras opções de configuração.		Com a medição na entrada e a comutação ao nível da saída, permite controlar remotamente a alimentação dos dispositivos e receber as informações quando for necessário. Estão disponíveis em múltiplas configurações.		Com a medição na entrada, as PDUs da Legrand fornecem medições precisas do consumo de energia. Múltiplas configurações disponíveis.

Sistema de bloqueio automático

A segurança da ligação de cabos ao nível do rack é um elemento fundamental que deve ser tido em conta para garantir a longevidade da instalação. Todas as PDUs da Legrand dispõem de um sistema de bloqueio automático de cabos de alimentação que previne a desconexão acidental causada por erro humano ou por vibrações e garante uma absoluta segurança.
Funções integradas em todas as PDUs da Legrand: Funcional, com medição e switch.

SISTEMA DE BLOQUEIO DE CABOS

Identificação muito fácil, graças aos botões cor de laranja junto a cada tomada.

LIGAÇÃO DO CABO		CABO FIXADO		REMOÇÃO FÁCIL
O cabo é ligado à tomada naturalmente, num gesto fácil		Após a ligação do cabo de alimentação, este fica automaticamente bloqueado e não pode ser removido		A simples pressão do botão de desbloqueio solta o cabo da tomada

Saiba mais no catálogo PDUs

Em breve...

• Quadros e armários de metal robustos
• Armários podem ser configurados para maior flexibilidade, dependendo da escolha do disjuntor
• Fornecido montado para economizar tempo durante a instalação: 1 referência = base + teto + montantes estruturais + cantoneiras para base
• IP30 sem porta / IP40 com porta / IP43 com o kit dedicado

Pontos chaves

• Kit de acabamento para uma perfeita estética dos armários sem porta
• Os painéis frontais com pré-cortes disponíveis nas 3 larguras do armário para acomodar os vários dispositivos de proteção até 630 A (incluindo na largura de 16 módulos)
• 3 tipos de fixação dos painéis: parafusos, parafusos de 1/4 de volta e clips de fixação de encaixe.  Encomendados separadamente.

• Peças de canto para os painéis de base e de acabamento fornecidas separadamente. Abrange todas as dimensões de armários com uma quantidade mínima de referências para otimizar o stock.
• Os quadros e armários XL³ S podem ser equipados com porta de metal ou de vidro reversíveis. Dispõem de punho reversível.
• Os painéis laterais dos armários XL³ S 630 devem ser encomendados separadamente, permitindo apenas a quantidade necessária para a instalação, especialmente no caso de acoplamento.
• Sistema de fixação das placas nos montantes funcionais com parafusos auto-roscantes
• Rails e placas universais (lisas ou perfuradas) permitem uma maior liberdade na escolha dos dispositivos.

Montagem dos aparelhos sobre placa vertical e horizontal, com uma versão de altura reduzida para uma economia real de espaço e uma otimização de toda a instalação de acordo com o barramento.

Calhas DIN ajustáveis em profundidade e extraíveis, permitindo a montagem dos seguintes tipos de dispositivos: aparelhos modulares e disjuntores de potência DPX3 160.

Possibilidade de acoplamento lateral graças aos kits dedicados (padrão ou reforçados) para aumentar o número de configurações possíveis e permitir a expansão da instalação.

• Placa passa cabos extraível. Pode ser substituído por uma placa cabstop para ganhar tempo na instalação.
• Uma grande gama de acessórios disponíveis de forma a facilitar a instalação e a simplificar a manutenção.

Saiba mais

Repartição em cobre e alumínio

Sistema de travessas e suportes isolantes para barramentos até 4000 A, pensados para se adaptarem facilmente às diferentes larguras e profundidades dos armários, diferentes posições de montagem e poupar muito tempo na instalação.

Descubra todas as configurações e acessórios para a repartição

• Quadros e armários de metal robustos
• Armários podem ser configurados para maior flexibilidade, dependendo da escolha do disjuntor
• Fornecido montado para economizar tempo durante a instalação: 1 referência = base + teto + montantes estruturais + montantes funcionais + suporte de fixação para placas frontais + painel traseiro
• IP30 sem porta / IP40 com porta / IP43 com o kit dedicado

Pontos chaves

• Kit de acabamento para uma perfeita estética dos armários sem porta
• Os painéis frontais com pré-cortes disponíveis nas 3 larguras do armário para acomodar os vários dispositivos de proteção até 630 A (incluindo na largura de 16 módulos)
• 3 tipos de fixação dos painéis: parafusos, parafusos de 1/4 de volta e clips de fixação de encaixe.  Encomendados separadamente.

• Peças de canto para os painéis de base e de acabamento fornecidas separadamente. Abrange todas as dimensões de armários com uma quantidade mínima de referências para otimizar o stock.
• Os quadros e armários XL³ S podem ser equipados com porta de metal ou de vidro reversíveis. Dispõem de punho reversível.
• Os painéis laterais dos armários XL³ S 630 devem ser encomendados separadamente, permitindo apenas a quantidade necessária para a instalação, especialmente no caso de acoplamento.
• Suporte de fixação para painéis frontais já fornecido
• Sistema de fixação das placas nos montantes funcionais com parafusos auto-roscantes
• Rails e placas universais (lisas ou perfuradas) permitem uma maior liberdade na escolha dos dispositivos.

Montagem dos aparelhos sobre placa vertical e horizontal, com uma versão de altura reduzida para uma economia real de espaço e uma otimização de toda a instalação de acordo com o barramento.

Calhas DIN ajustáveis em profundidade e extraíveis, permitindo a montagem dos seguintes tipos de dispositivos: aparelhos modulares e disjuntores de potência DPX3 160.

Possibilidade de acoplamento lateral graças aos kits dedicados (padrão ou reforçados) para aumentar o número de configurações possíveis e permitir a expansão da instalação.

• Placa passa cabos extraível. Pode ser substituído por uma placa cabstop para ganhar tempo na instalação.
• Uma grande gama de acessórios disponíveis de forma a facilitar a instalação e a simplificar a manutenção.

Saiba mais

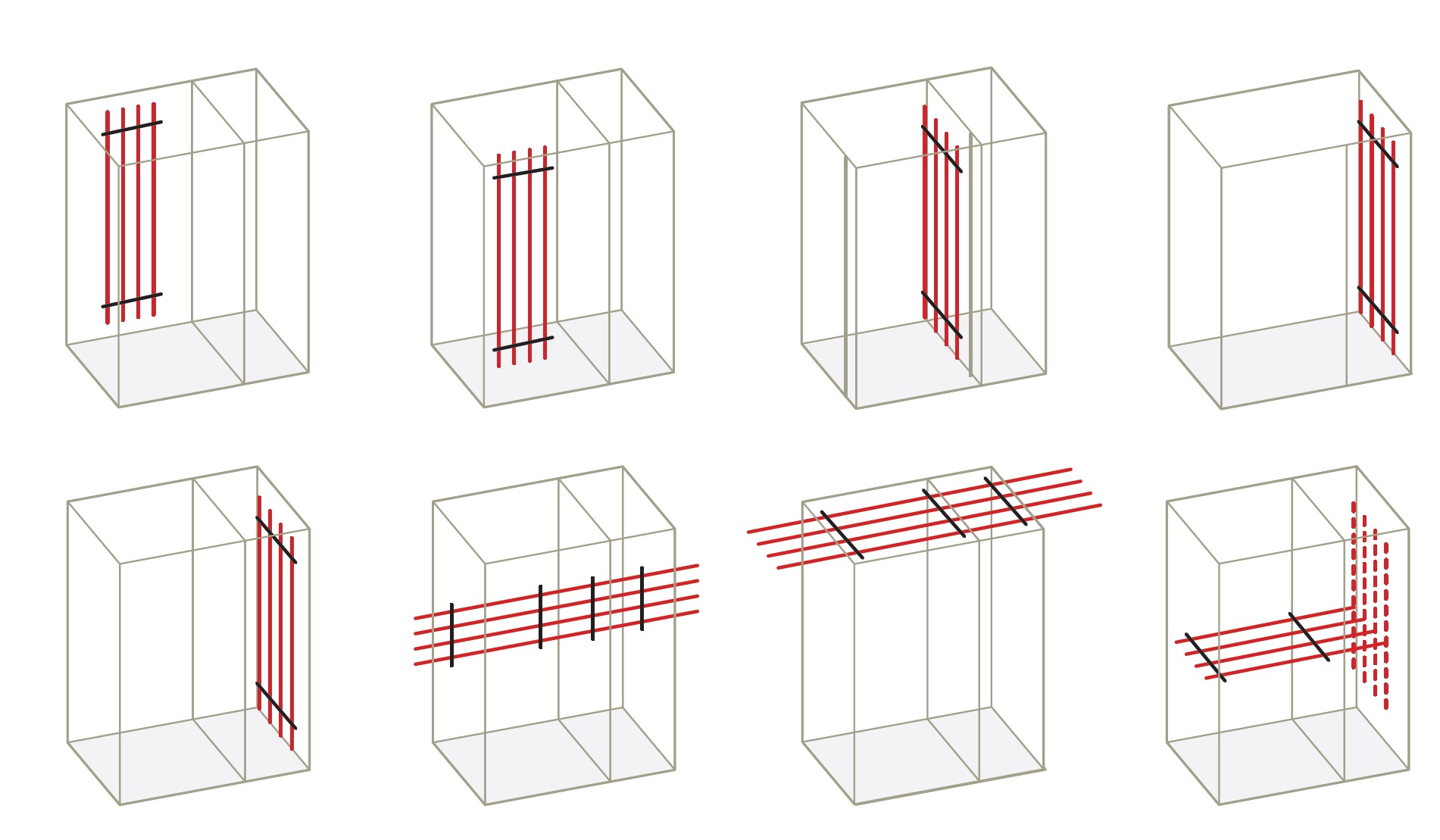

Repartição em cobre e alumínio

Suportes isolantes para barramento de transferência horizontal + vertical na cela de cabos (cobre ou alumínio), especialmente concebidos para simplificar a escolha, permitindo satisfazer necessidades específicas de construção até 630 A.

Descubra todas as configurações e acessórios para a repartição

1 quadro = 1 produto completo pronto para utilizar

• Quadro de metal monobloco para uma escolha simplificada.
• IP30 sem porta / IP40 com porta.
• Uma gama completa disponível nas versões saliente e de encastrar, para uma integração discreta, mesmo fora de um local técnico.
• Graças às versões de 36 módulos por fila, poderá criar quadros de grande capacidade até 288 módulos, para atender às necessidades de locais de construção no setor terciário.

Pontos Chaves

Placas extraíveis de várias filas. A altura da primeira e da última fila é otimizada (200 mm) para acomodar disjuntores de potência DPX3 160. Chassis extraível que permite a instalação e a cablagem dos dispositivos fora do quadro elétrico. Equipado com entrada de cabos com pré-cortes para poupar tempo durante a instalação.

Os quadros XL3 S podem ser equipados com portas de metal reversíveis ou portas de vidro. Possibilidade de acoplamento vertical com o kit dedicado.

Calhas DIN ajustáveis em profundidade e extraíveis sem ferramentas, permitindo a montagem dos seguintes dispositivos:  - aparelhos modulares;  - disjuntores de potência DPX3 160.

•  Equipado com suporte de terminal de terra pronto para receber: - ligadores IP2X; - ligadores de latão; - barras de cobre.

• Diversos acessórios disponíveis de forma a facilitar a instalação e a simplificar a manutenção.

Saiba mais

A gama XL³ S foi especialmente concebida para facilitar o trabalho dos quadristas.

A solidez e a fiabilidade dos quadros XL³ S, a extensão da gama e os muitos acessórios que permitem uma grande flexibilidade de montagem são as principais vantagens desta nova gama.

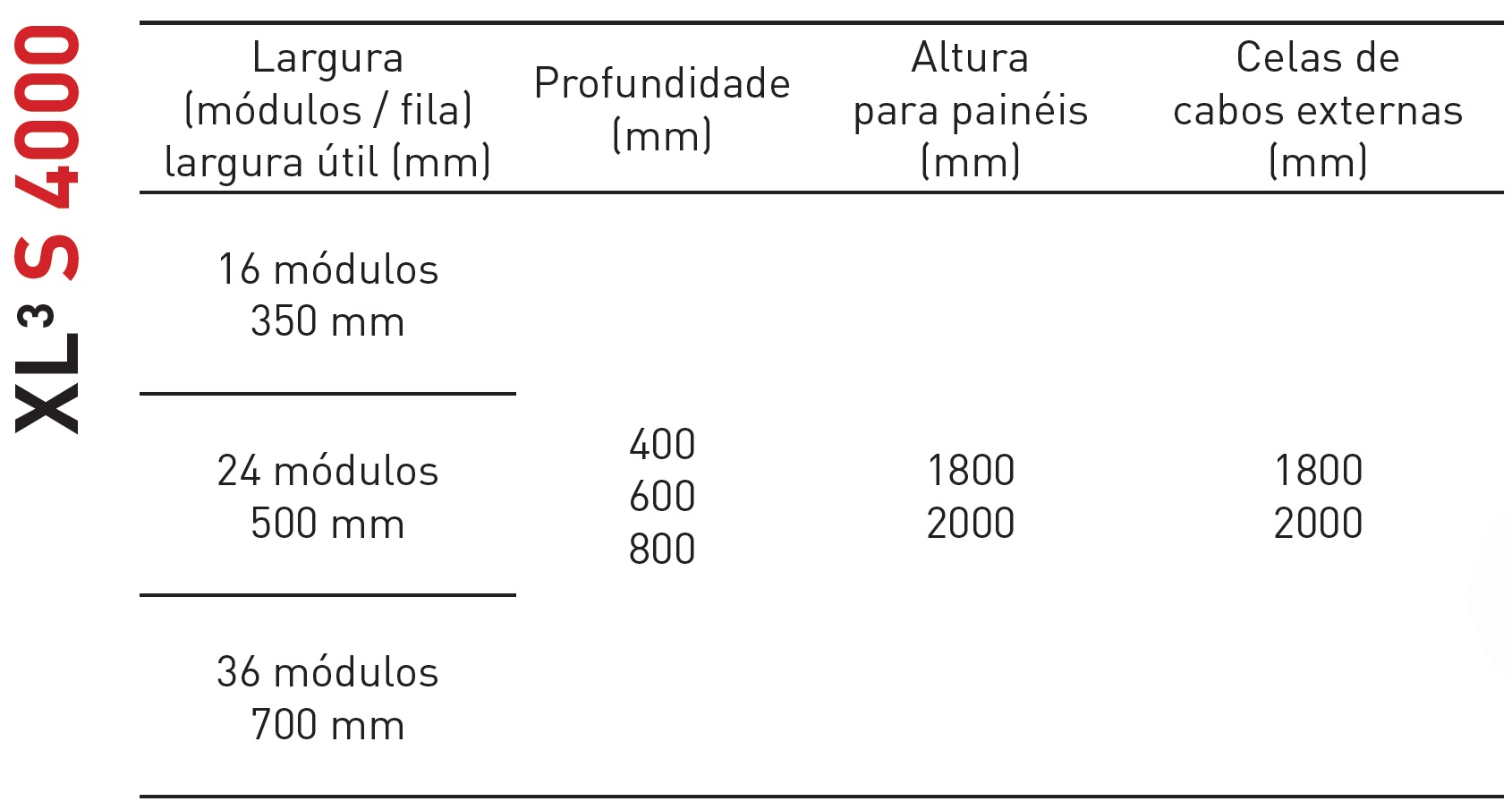

Extensão da gama A gama XL3 S é composta por 3 famílias de quadros e armários com o objetivo de se adaptar às necessidades dos seus projetos: XL3 S 160, XL3 S 630 e XL3 S 4000. As dimensões e capacidades foram concebidas para simplificar a escolha e otimizar custos, com quadros e armários perfeitamente adequados aos seus projetos.

Economia de tempo na implementação e fácil montagem

• Vários acessórios de fixação criados para facilitar a montagem e o acabamento.
• Todos os invólucros são entregues montados e prontos para serem equipados.
• Os novos invólucros XL3 S 630 e 4000 beneficiam de acessórios comuns, otimizando assim o número de referências em stock.
• Os quadros também têm suportes dedicados que permitem criar um sistema de repartição com barramentos de cobre ou alumínio.

Solidez, rigidez e fiabilidade

• Quadros de metal, estrutura monobloco para máxima rigidez.
• Montagem de fábrica para qualidade garantida.
• Produtos certificados por uma organização independente (LOVAG) permitindo a realização de montagens certificadas IEC 61439-2 e -3.

Serviços e ferramentas

Facilitam a conceção dos quadros elétricos, instalação e manutenção.

• Gama integrada no XLPro3.
• Suporte técnico.
• Manuais e guias de montagem (cadernos técnicos, vídeos).

As calhas de chão e as caixas de encastrar metálicas permitem responder a todas as situações de derivação e acessibilidade dos diversos tipos de correntes, fortes e fracas, num pavimento de betonilha.

CALHAS DE CHÃO

• Calhas em PVC e metálicas com 38 mm de altura e 2 m de comprimento
• IP 40 e IK 08
• Associam-se às caixas de encastrar metálicas, permitindo a derivação das correntes ou a instalação de caixas de chão.

CALHAS DE CHÃO METÁLICAS, GVG-5

• Calhas metálicas com 2 ou 3 compartimentos
  • 190 a 350 mm de largura
  • 28, 38 e 48 mm de altura
  • 2 e 3 m de comprimento
• IP 40 e IK 08
• Dispõe de diversos acessórios, uniões, ângulos, tampas…

Saiba mais

As caixas de chão metálicas IP44 destinam-se a instalação em chão de betonilha permitindo um acabamento com revestimento em mosaico, mármore ou outro com espessura entre 8 a 24 mm.

Estas caixas são modulares, permitindo escolher a sua composição de acordo com as características do espaço.

-Tampa sem saída de cabos

-Tampa com saída de cabos

Estas opções podem ser utilizadas como caixa de visita ou podem ser equipadas com um kit de 2 suportes para 16 módulos (8 tomadas) na vertical.

Saiba mais

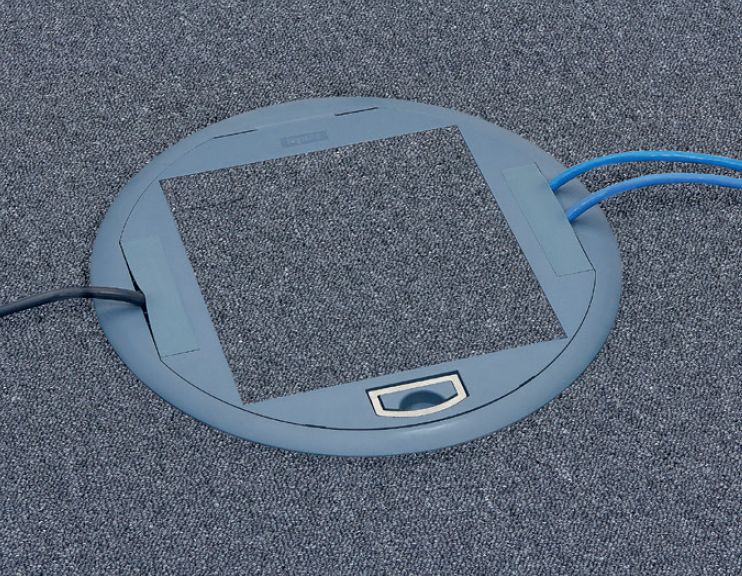

As caixas de chão isolantes pela sua forma redonda oferecem outras possibilidades de personalização dos seus projetos.

Estão de acordo com as normas EN 60670-1, EN 60270-23 E EN50085-2-2. E têm uma resistência ao impacto IK 08 e com as tomadas Mosaic instaladas garantem um IP 24 de acordo com as RTIEBT.

Duas posições de instalação dos mecanismos. A escolha depende do número de mecanismos necessários, da utilização desejada e da altura disponível no piso: 20 módulos para mecanismos instalados na posição horizontal com altura regulável entre 80 a 110 mm e 12 módulos para mecanismos instalados na posição vertical com altura de 72 mm.

A caixa redonda isolante tem vários argumentos:

1- Dupla saída de cabos segura, flexível e com guia cabos no seu interior.

2- Abertura fácil, pega ergonómica

3- Acabamento em inox ou com revestimento

4- Acessório para bloqueio da tampa isolante

Saiba mais

Para além de serem fáceis de instalar, as caixas de chão proporcionam conforto na sua utilização, com tomadas de fácil acesso junto ao posto de trabalho e garantindo segurança devido à sua proteção personalizada.

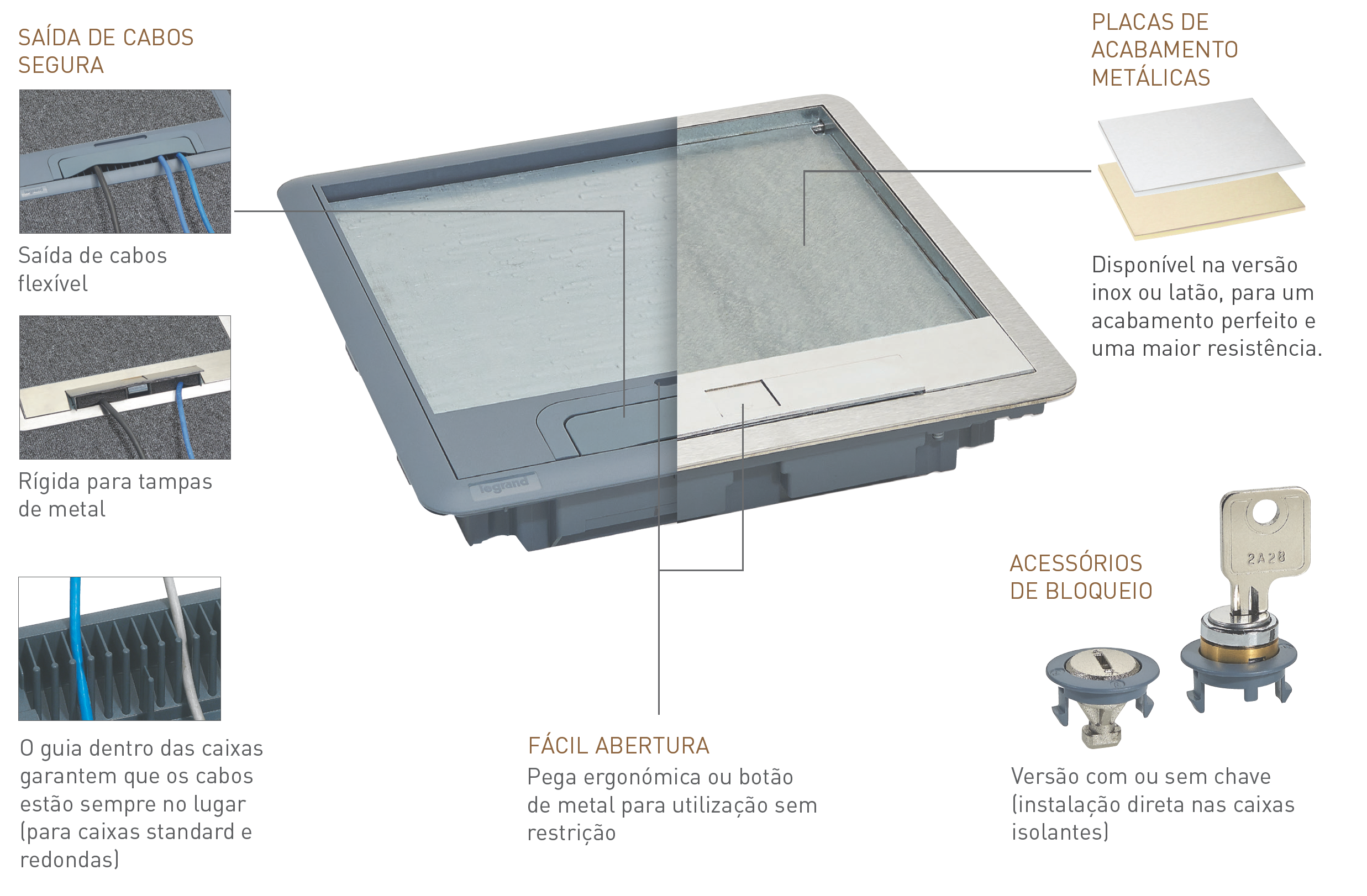

CONFORTO E SEGURANÇA

INTEGRAÇÃO PERFEITA E DISCRETA

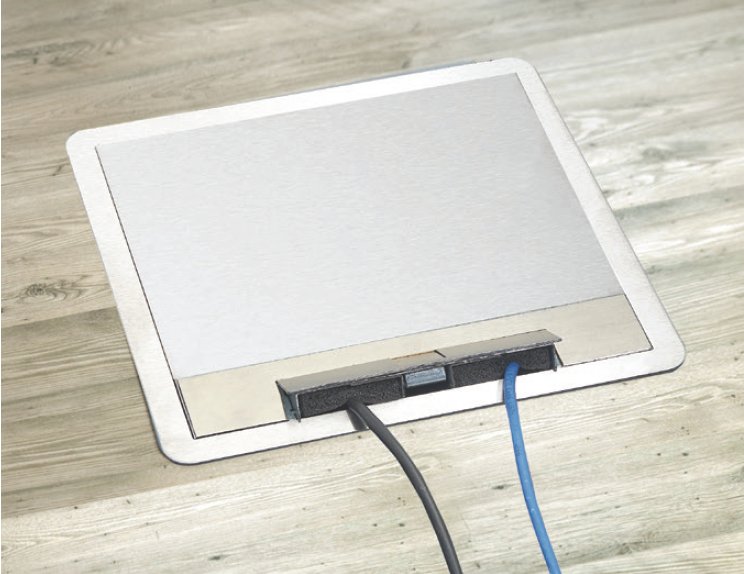

Versão standard com aba, com tampa e revestimento em inox.

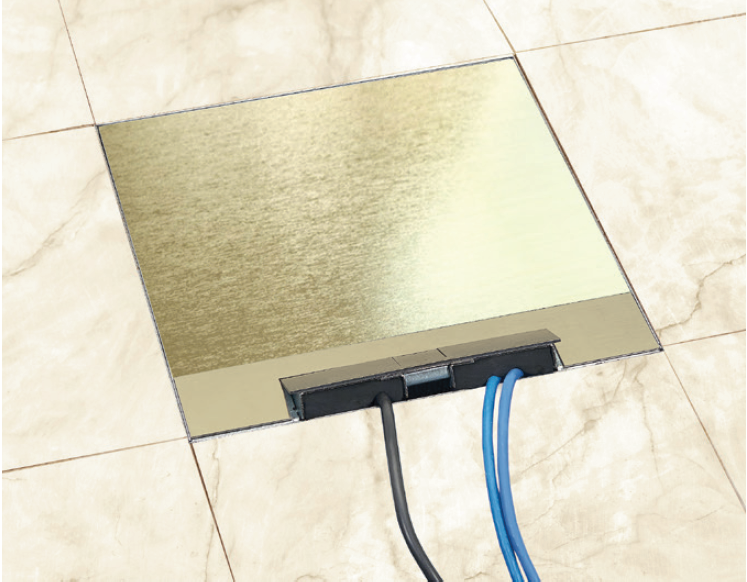

Versão tampa nivelável sem aba, com tampa e revestimento em latão.
