Unidades eletrónicas de proteção com ecrã LCD ou com ecrã tátil

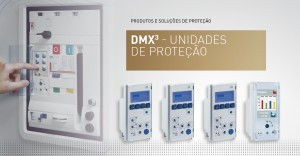

Os disjuntores DMX³ devem ser equipados com uma unidade eletrónica de proteção, MP4 e MP6, que permite regulações precisas das condições de proteção, mantendo total seletividade com as proteções a jusante.

Todas as unidades de proteção vêm equipadas com baterias. Desta forma, é possível verificar os parâmetros da unidade quando o DMX³ não está conectado.

A MP4 vem equipada com um ecrã LCD monocromático e cursores para regulação dos níveis de proteção.

A versão MP6 com um ecrã tátil a cores permite:

• medir e visualizar através de gráficos os valores instantâneos, máximos, médios e temporizações
• memorizar picos de tensão
• fazer a sinalização e histórico de defeitos
• e ser um indicador de manutenção

Saiba mais no Catálogo Geral 2016/2017

Plexo³, quadros modulares estanques IP 65. Todo o espaço que precisa

A gama é composta por 11 dimensões de quadros: de 2 a 8 módulos de uma fila, de 12 módulos de 1 a 3 filas, e de 18 módulos de 1 a 4 filas. Bornes de ligação opcionais.

Os quadros modulares Plexo³ oferecem uma organização e circulação de cabos otimizada, graças ao espaço até 45 mm previsto por debaixo das calhas (2 posições de ajuste de profundidade), distância entre calhas de 150 mm para facilitar a circulação dos condutores (permite a utilização de pentes verticais) e 38 mm de espaço lateral para cablagem.

Os quadros modulares Plexo³ podem receber:

• platinas perfuradas LINA 25 para a integração de produtos não modulares (transformadores, fontes de alimentação, etc.) em combinação com painéis cegos,
• Disjuntores DPX³ graças às calhas com ajuste de profundidade em 2 posições
• Painéis cegos onde podem ser montados auxiliares de comando e sinalização Osmoz e tomadas P17 pro.

Cada quadro modular Plexo³ está equipado com pré cortes destacáveis no fundo que permitem 2 modos de fixação mural: fixação tipo “suspensão” (1 ponto em cima e 2 pontos em baixo) ou fixação “periférica” ajustável (4 pontos de fixação).

Contam com uma reversibilidade total da caixa e da porta, deste modo, as entradas de cabos podem ser feitas pela parte superior ou inferior do quadro.

Fixação direta de mecanismos Plexo na caixa. Os pré cortes laterais permitem fixar diretamente mecanismos de encastrar Plexo (a partir de 2 filas).

Estanquidade e robustez reforçadas, para que possa utilizar os quadros modulares Plexo³ em todas as suas instalações, com garantia da segurança:

• IP 65, estanquidade e tratamento anti UV para aplicações em locais expostos.
• IK 09, resistência reforçada a impactos mecânicos (poliestireno anti choque).
• Punho da porta embutido para melhor proteção contra impactos.
• Fecho com duplo encaixe para uma boa estanquidade da porta.
• Possibilidade de selagem independente da tampa à caixa e dos painéis à tampa.
• Punho equipável com fechadura de chave.

Conformes a norma EN 60439-3, IP 65 – IK 09, Classe II.

Saiba mais no documento Plexo3

Saiba mais no Catálogo Geral 2016/2017

Quadros salientes “prontos a usar”

Disponíveis salientes, isolantes ou metálicos, quadros modulares de dimensões otimizadas para a distribuição até 160 A, desenhados para facilitar a cablagem e as ligações.

Fornecidos completos, com calhas, painéis e placa de entrada de cabos.

Equipados com:

• 1 chassis extraível com calhas montadas
• 1 régua de bornes de terra em latão
• Flancos amovíveis
• Placas superiores e inferiores amovíveis pré-cortadas



Podem ser equipados com disjuntores e diferenciais DX³, DPX³ 160 e Vistop até 160.

A versão saliente, tem o chassis extraível e as laterais desmontáveis individualmente.

Saiba mais no Catálogo Geral 2016/2017

Quadros modulares salientes para instalações terciárias, de 18 a 72 módulos

Disponíveis de 1 a 4 filas de 18 módulos cada uma. Totalmente reversíveis (base, porta e painéis), podendo ser equipado com portas brancas ou transparentes.

Cablagem otimizada

As novas funcionalidades do quadro XL³125 simplificam a instalação em obra:

• Cada calha é extraível em separado para facilitar a circulação dos cabos.
• A barra de ligadores de terra é extraível sem ferramenta para facilitar a passagem dos cabos.
• Placa passa-cabos extraível sem ferramenta para permitir a entrada direta dos cabos.

Fácil acesso

Os painéis podem retirar-se um a um ou de uma só vez todo o frontal do quadro em função do tipo de intervenção a realizar na instalação.

Chassis e perfis desmontáveis sem ferramentas.

Adaptáveis a todo o tipo de instalação até 125 A

Os quadros XL³ 125 foram desenhados para diferentes aplicações nas suas instalações residenciais e terciárias. Podem ser equipados com diferentes tipos de produtos:

• Aparelhos modulares e disjuntores de caixa moldada DPX3 160
• Botoneiras para controlo e comando
• Mecanismos Mosaic™

Saiba Mais

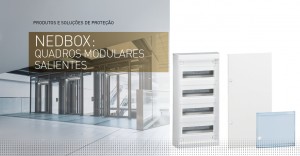

Os quadros modulares de salientes Nedbox podem ser equipados com porta reversível metálica ou isolante, transparente ou opaca, cor branco RAL 9010. O chassis de encaixe é extraível e basculante para facilitar a cablagem. Tem fecho rápido da porta por pressão, em quadros de 2, 3 e 4 filas. Painel frontal com selagem rápida sem necessidade de parafusos.

Conforme a norma EN 60439-3. Classe II.

IP 40 - IK 07 em quadros com porta.

IP 30 - IK 05 em quadros sem porta.

Saiba mais no Catálogo Geral 2016/2017

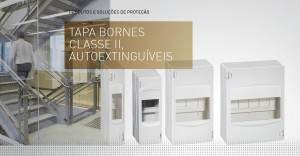

Tapa bornes, IP30 - IK05, autoextinguíveis, disponíveis em 2 versões:

- standard - 1, 2, 4 e 6 módulos. Compostos por,

• 1 fundo com furos de fixação oblongos para acerto da vertical
• 1 calha ómega centrada facilitando apassagem dos condutores
• Tampa frontal de encaixe e selável

- tipo S - 2, 4 e 6 módulos. Com tampa de fixação por parafusos e selável

Saiba mais no Catálogo Geral 2016/2017

Quadros de encastrar “prontos a usar”

Disponíveis de encastrar, isolantes ou metálicos, quadros modulares de dimensões otimizadas para a distribuição até 160 A, desenhados para facilitar a cablagem e as ligações.

Fornecidos completos, com calhas, painéis e placa de entrada de cabos.

Equipados com:

• 1 chassis extraível com calhas montadas
• 1 régua de bornes de terra em latão
• Caixa de encastramento com pré-cortes para entradas de tubos
• Fornecido com nível bolha de ar e mecanismo de afinação ao posicionamento do chassi que garante um alinhamento perfeito do quadro

Podem ser equipados com disjuntores e diferenciais DX³, DPX³ 160 e Vistop até 160.

Saiba mais no Catálogo Geral 2016/2017

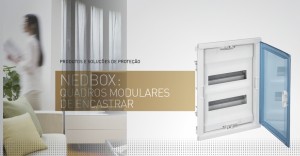

Os quadros modulares de encastrar Nedbox são ideais para instalação em paredes ocas tipo pladur® ou de alvenaria, com 12 módulos por fila (+ 2 para corte).

Equipados com portas reversíveis com punho, admitindo uma fechadura com chave.

O chassis é extraível e pode ser acoplados na horizontal ou na vertical.

Portas isolantes brancas ou transparentes ou porta metálica.

Estes quadros modulares de encastrar Nedbox  são fornecidos com ligadores de terra automáticos IP2X para condutores de proteção, patas de fixação para paredes ocas e obturadores pré-cortados por módulo e 1/2 módulo. Distância entre calhas 125 mm.

Classe II - IP 30 - IK 05.

Conforme as normas NF C 61-910 e UNE 60439-3

Saiba mais no Catálogo Geral 2016/2017

Armários para instalações de potência

Os armários XL³ 6300 respondem às necessidades de elevadas potências das indústrias pesadas, dos data centers e grandes edifícios de escritórios.

Os novos armários XL³ 6300 são constituídos por uma estrutura reforçada que garante uma robustez perfeita.

Têm, em grande parte, as mesmas dimensões que os armários XL³ 4000, altura de 2000 mm e profundidade de 475, 725 e 975 mm, o que permite uma perfeita conjugação com o XL³ 4000.

Com largura de 1425 mm estão adaptados para receber os novos DMX³ 6300. Os armários XL³ 6300 tem muitos acessórios dedicados, que facilitam a implementação e garantem um acabamento perfeito: calha DIN, tomadas, formas de separação, barramentos e suportes específicos, painéis...

Saiba mais no Catálogo Geral 2016/2017

Os armários XL³ 4000 são a proposta Legrand para todas as configurações de elevada potência até 4000 A.

Extremamente robusto e construído com materiais de elevada qualidade, o XL³ 4000 é capaz de suportar exigências elétricas e mecânicas muito elevadas.

Conforme as normas construtivas, estes armários oferecem um elevado nível de segurança juntamente com um grande leque de benefícios.

Todos os elementos que compõem os armários XL³ 4000 foram concebidos para ser montados de um modo fácil, intuitivo e rápido, e permitir compor armários de um só corpo ou de vários corpos acoplados.

Os armários de potência XL³ 4000 admitem o sistema de repartição otimizada e permitem realizar todas as formas de configuração previstas na norma EN 60439-1.

CARACTERÍSTICAS

Dimensões

Os armários XL³ 4000 foram desenhados com dimensões idênticas em largura e profundidade para permitir uma total flexibilidade no acoplamento das estruturas. E são compostos por um “teto-base”, montantes funcionais e painéis.

• 2 alturas, 2000 e 2200 mm
• 3 larguras, 475, 725 e 975 mm
• 3 profundidades, 475, 725 e 925 mm

Os armários de 975 de largura podem integrar uma cela de cabos interna.

Índice de proteção

Estes armários permitem dois níveis diferentes de proteção: IP30 sem porta e com perfis de acabamento e IP55 com porta.

Portas

Os armários XL³ 4000 IP55 completam-se com portas salientes ou planas, em vidro ou em metal. A uniformidade das dimensões de largura e profundidade permitem ser montada, indistintamente, nos quatro lados do armário, tanto as portas como os painéis.

Acessórios

Os acessórios de instalação dos armários XL³ 4000 foram desenhados na ótica de uma segurança acrescida, simplicidade e rapidez de instalação, exemplo, os dispositivos de fixação dos DMX³, as platinas dedicadas para a montagem dos DPX³, etc.

Repartição otimizada HX³ e VX³

Pela sua facilidade de assemblagem e o pouco espaço que ocupa, a repartição otimizada HX³ e VX³ otimiza o tempo de montagem e o volume do invólucro.

• Repartição horizontal HX³ - Repartidores de fila HX3 permitem alimentar diretamente uma fila de 4 DPX³ a partir de um barramento de barras alinhadas 630 a 1600 A.
• Repartição vertical VX³
  • Barramentos de alumínio fixos por suportes isolantes ao fundo do armário até 1600 A
  • Kits de ligação e transferência para DMX³ e DPX³

Repartição otimizada HX³ / VX³ IS

Repartição otimizada HX³ / VX³ IS para instalações em que o Índice de Serviço (IS) dos invólucros é fundamental, face às operações de exploração, manutenção e evolução.

Com barramentos de alumínio VX³ IS IPXXB, a Legrand propõe soluções inovadoras para os níveis 223, 233 e 333.
