Configuração Simples
A Legrand lançou um novo sistema de conexão inovador, permitindo uma conexão de fibra simples e acessível.
Painéis de fibra ótica
Painéis e gavetas de fibra ótica completamente redesenhados em versões de alta e muito alta densidade, de 96 a 144 conectores por unidade.
Painéis com gavetas deslizantes e sistema de botão rápido facilitando as operações de ampliação e manutenção.
Painéis modulares
- Nova solução inovadora de fixação rápida
- Blocos modulares para adaptação ao painel ou gaveta modular: LC, SC, ST, LC APC, SC APC
- Capacidade de adicionar blocos modulares, painéis em branco, adaptador MTP
Painéis modulares HD
- Cassetes extraíveis dianteiras e traseiras
- Botão de pressão rápida em cassetes
- Cassete de emenda acomodando todos os blocos modulares
- Mistura de fibra óptica/cobre no painel da cassete
- Sistema de gestão de cabos
Pediu-nos um: “sistema de cablagem mais fácil e rápido de instalar”. LINKEO C responde às suas expectativas.
Apresentamos o LINKEO C, novo sistema de cablagem estruturada dedicado ao ambiente LAN de pequenas e grandes empresas. Único e inovador, o LINKEO C foi projetado para fornecer aos integradores uma solução completa e confortável, de rápida instalação e manutenção, e com garantia de desempenho de 25 anos.
Descubra como as soluções LINKEO C facilitam as suas instalações, economizam o seu tempo e aumentam a sua produtividade.
DESIGN ÚNICO
Escolha um conector de design exclusivo sem precedentes:não necessita de ferramentas e fácil de usar, sem esforço, tire proveito da assinatura Legrand.
CONEXÃO E DESCONEXÃO RÁPIDA
Cada conector RJ45 LINKEO C pode ser conectado de forma muito rápida. E tudo o resto é tão fácil.
DESEMPENHO
Escolha a partir de uma gama completa, de cat. 6 e cat. 6A, disponível em versões blindadas e não blindadas.
Descarregar Catálogo
Um super conector
O novo sistema LINKEO C traz ao mercado um conector keystone sem ferramentas que permite uma conexão rápida nas categorias 6 e 6A. Simples e rápido, o bloqueio com um simples toque garante maior desempenho para transmissão de dados. Com design ecológico e minimalista, a sua embalagem reduz o desperdício: cartão 100% reciclado, chega de plástico.
Projetado para acelerar o seu trabalho
O design inovador do conector keystone LINKEO C atende às expectativas dos profissionais quanto à simplicidade e facilidade de instalação. O seu design ergonômico permite uma conexão rápida e sem ferramentas. Maior conforto para redução do esforço. É fácil conectar, desconectar e reconectar sem danificar o produto.
Aba de bloqueio:
A cor da aba de bloqueio indica a categoria do conector - 6 ou 6A.
Empurre a parte superior do conector para baixo e feche a aba de bloqueio para uma maior segurança.
O seu tamanho otimizado e a sua forma ergonómica permite faze menor pressão para bloquear. Um pouco de esforço economizado em cada conexão.
O design do conector elimina qualquer risco de abertura acidental. A sua aba de bloqueio mecânico protege a conexao e transmissão de dados. Simplesmente desconecte e reconecte.
O conector pode ser separado para facilitar o processo da conexão dos condutores do cabo.
Rápida desconexão e reconexão
O conector keystone LINKEO C é projetado para que todas as etapas do processo de instalação e manutenção sejam rápidas e fáceis. Cada conector pode ser fconectado em cerca de 1 minuto. E desconectado e reconectado, sem ferramentas ou qualquer dano, em questão de segundos. Os conectores ficam prontos para utilização, repetidamente.
"Ouvindo as vossas prioridades em campo, entendemos as suas necessidade de otimizar o tempo de instalação."
Gestor de design da Legrand, de Saint-Marcellin em França
Desde 6 a 6A, o desempenho certo para a necessidade de qualquer cliente
Desde painéis terminais a tomadas terminais, cabos e cordões, LINKEO C oferece uma gama completa de equipamentos para a criação de infraestruturas digitais de alto desempenho.
No coração do sistema está o conector RJ 45, disponível em todas as categorias, de 6 a 6A, nas versões com e sem blindagem. O código de cores ajuda a identificar rapidamente as categorias.
Reduza o desperdício, economize tempo
A Legrand está comprometida há muito tempo com a preservação do meio ambiente. Para intensificar os seus esforços na redução da sua pegada de carbono, o grupo está a utilizar embalagens de cartão 100% reciclado e está a eliminar gradualmente as embalagens plásticas dos seus produtos.
É por isso que todos os produtos LINKEO C são fornecidos em embalagens de cartão 100% reciclado, sem filme plástico e prontos para utilizar. Isso significa que não perde tempo a desembalar o equipamento e reduz o desperdício no local.
Um sistema super eficiente e confortável
Os nossos designers tiveram especial atenção à ergonomia da nova gama LINKEO C. Concentraram-se em minimizar qualquer desconforto ou inconveniente associado ao manuseamento repetitivo de conectores e painéis. E simplificaram a execução das operações de instalação e manutenção. É hora de adotar um novo design ergonómico que melhora o conforto e o seu desempenho no trabalho.
Painéis com pré-posicionamento para uma rápida visão
Os designers do LINKEO C ouviram as suas necessidades e criaram um sistema que atende às suas necessidades no local. Otimizaram as etapas de forma simples e eficiente.
Por exemplo, pode pré-posicionar qualquer painel LINKEO C nos montantes para obter uma visão geral da instalação. Vê uma maneira de simplificar a instalação? Faça isso de forma rápida e fácil. Não há necessidade de desparafusar os painéis ou desconectar cabos. Estas pequenas coisas economizam tempo.
Posicione os painéis sem os fixar
Projetado para acelerar o seu trabalho, o painel de interligação LINKEO C facilita a instalação e manutenção. Basta posicioná-lo nos montantes do bastidor sem aparafusar. Ele mantém-se no lugar.
Agora pode realizar facilmente todas as suas operações. Aparafuse cada painel no lugar depois de tudo estar conectado corretamente.
Fácil gestão de cabos
O painel de interligação LINKEO C vem com um sistema de gestão traseira dos cabos que permite uma instalação simples e organizada.
Na parte de trás do painel, por exemplo, os vários guias cabos mantêm os cabos organizados e encaminhados corretamente pelo bastidor. Uma solução prática que facilita as rotinas de manutenção e limita as desconexões inadvertidas.
Garantindo a conectividade ponta a ponta
Adaptador de tomada terminal para conector Keystone; branco, 2 módulos, com área de marcação para fácil identificação dos conectores.
Pode instalá-lo diretamente nas calhas e colunas de encaixe direto, nos bloco de secretária, caixas de chão, seja embutidas ou salientes.
Confiante na qualidade de nossas soluções, a Legrand garante o desempenho durante 25 anos dos nossos sistemas de cablagem em cobre e fibra.
Sujeito a certas condições, a “GARANTIA DE DESEMPENHO DE 25 ANOS” garante o funcionamento correto das SOLUÇÕES DE CABLAGEM ESTRUTURADA LEGRAND por um período de vinte e cinco anos.
Os conectores sem ferramentas para conexão rápida estão disponíveis em todas as categorias de cablagem e podem ser montados em painéis de conexão ou postos de trabalho. Uma conexão perfeita é obtida em segundos, garantindo um ótimo desempenho de conexão entre o painel de conexão e o posto de trabalho.
UMA OFERTA COMPLETA
- Categoria 5: cinza
- Categoria 6: azul
- Categoria 6a: amarelo
- Categoria 8: Turquesa
Fases de conexão dos novos conectores sem ferramentas
1. Pegue o suporte do cabo
2. Passe o cabo pela parte traseira do suporte do cabo
3. Separe e insira os pares
4. Corte os pares
5. Instale o suporte do cabo sem empurrá-lo
6. Feche a alavanca e trave o conector
Cabos LAN
Todos os novos cabos de dados da Legrand estão em conformidade com os mais recentes padrões de RCP e são, obviamente, compatíveis com PoE (Power over Ethernet). A gama de cabos LAN inclui:
RCP categoria B2ca:
- Cabo B2ca cat 6A S/FTP: ref. 032882
Categoria RCP Cca:
- Cabo Cca cat 6A F/FTP: ref. 032883
- Cabo Cca cat 6A U/FTP: ref. 032884
- Cabo Cca cat 6 U/UTP: ref. 032886
A tabela abaixo mostra os cabos de cobre mais comuns.
Nota: Embalado por bobina de 500m (*: caixa de 305m) Os diâmetros dos cabos mostrados são valores nominais, verifique a folha de dados para as tolerâncias reais.
Faça o download da tabela
Plugues e extensões de cabo
O plugue e as extensões do cabo de dados facilitam a criação de pontos de acesso a dados na rede. Isso garante a possibilidade de estender a rede de dados posteriormente. O plugue de campo RJ45 pode ser usado para terminar equipamentos em locais onde uma conexão direta com um cabo de manobra RJ45 não é desejada. Este é particularmente o caso para o equipamento abaixo:
- WAP (Wireless (wifi) Access Point) que são frequentemente colocados em tectos falsos
- Câmaras de segurança CFTV.
Além disso, muitos desses dispositivos são alimentados por PoE (Power over Ethernet) e, portanto, possuem sua própria conexão de rede RJ45. O plugue é adequado para cabos de cat 5 a cat 6A, que podem ser desmontados da maneira usual sem ferramentas especiais.
Extensores de cabo servem como extensões de cabo. Esses extensores permitem que os cabos de dados sejam estendidos de maneira rápida e fácil e oferecem uma funcionalidade semelhante à do plugue. As extensões de cabo estão disponíveis em três versões:
- Cat6 UTP
- Cat 6 FTP
- Cat 6A U/FTP
Painéis de remendo de cobre
Os novos painéis de conexão foram projetados para otimizar o espaço, acomodando até 48 portas por unidade, facilitando a manutenção e expansões futuras. Eles estão disponíveis numa versão reta ou angular. Eles apresentam um sistema de remoção rápida de blocos e um sistema inovador de roteamento de cabos para uma gestão de cabos limpa e fácil.
Bloco 6 ou 12 conectores para painéis de conexão
Solução do painel direito 48 portas por unidade
- Cassetes deslizantes para fácil manutenção
- Extração rápida do botão
- Sistema de cassete modular inovador
- Fácil manutenção: remoção de conectores sem desconectar cabos
- Associação simples com soluções de fibra óptica Legrand
Sistema de fixação rápida
A solução inovadora de fixação rápida:
- Sistema de pressão/conexão
- Conexão automática à terra
- Sistema de cassete modular inovador
- Cabeamento otimizado nos racks
- Novo acessório para patch cords com sistema rotativo para ajuste de ângulo e porta-etiquetas
Compatível com todos os painéis (retos, angulares, de alta densidade)
Poder sobre a Ethernet
Power over Ethernet (PoE) é uma tecnologia para fornecer energia a dispositivos como pontos de acesso sem fio (WAP), câmaras de segurança, telefones sobre IP (VoIP), automação predial e sistemas de controle, iluminação e, mais geralmente, a Internet das Coisas (IoT) . Esta tecnologia transporta energia e dados através do mesmo cabo Ethernet, mantendo a distância máxima de transmissão de 100 m.
Obtenha uma cablagem mais eficiente

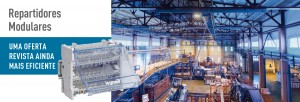

Nova gama de repartidores modulares renovada, bipolares e tetrapolares, uma gama completa de produtos ergonómicos, com características especialmente concebidas para facilitar a instalação e permitir uma cablagem mais eficiente.
Alterações que fazem a diferença
UMA OFERTA COMPLETA
- 12 referências em vez de 9 para uma maior variedade e precisão
- 3 novas referências em 100 A para oferecer soluções específicas em 6 e 8 módulos
UMA ERGONOMIA MELHORADA
- 10% mais de espaço para a cablagem, facilitando e agilizando assim a cablagem
- Orifícios de cablagem 3% maiores e barras de moldura para ligações facilitadas
- Os furos para a cablagem são suficientemente espaçados para permitir a utilização de ponteiras standards.
- Barras redesenhadas com entrada deslocada (interna) e saídas de grandes secções para evitar a sobreposição de cabos grandes
MELHOR DESEMPENHO
- Aumento do desempenho elétrico: Ipk melhorado, com uma melhoria de 30-45% na maior parte dos repartidores
- Melhoria do desempenho mecânico:
- design robusto: bom desempenho do repartidor para as cargas dos cabos
- fixação reforçada: permite uma melhor fixação do repartidor na calha
- sistema inovador: impede o desaparafusamento acidental dos parafusos nas cablagens que não se encontram amarradas.
ACESSO MAIS FÁCIL
A tampa de proteção pode ser mantida aberta ou removida completamente para facilitar a instalação
Maior facilidade de utilização
Os sistemas de distribuição elétrica são a base de todas as suas instalações, e um instrumento de desempenho e continuidade de serviço. Os repartidores modulares são uma componente chave destes sistemas e devem ser fáceis de instalar para obter a maior eficiência possível.
Por isso, redesenhámos a nossa oferta para facilitar não só a cablagem e tornar as suas intervenções mais rápidas, mas também para que possa aumentar a qualidade e o desempenho das suas instalações.
Os repartidores podem ser instalados na calha DIN em todas as nossas gamas de caixas e armários, e brevemente integrados no nosso software XLPRO.
Uma solução para todas as necessidades
12 referências para responder mais precisamente às necessidades de cada uma das suas instalações.
Descarregue o catálogo dos novos repartidores modulares ou descubra no catálogo E-catalogo.
Descarregar catálogo
Características Gerais
- Solução não permanente e permanente/não permanente.
- Fluxo luminoso: 120 e 400 lúmens.
- Autonomia de 1 e 2 horas.
- IP 42, IK 07. Difusor opal.
- Fabricado de acordo com as normas obrigatórias: UNE-EN 60598-2-22.
- 2 ou 4 LED de alta potência com tempo médio de vida útil superior a 10 anos.
Adequados para instalação em superfícies inflamáveis.
O material do bloco é auto extinguível.
Alimentação 230 V +- 10%. Pilhas Ni-Cd ou Ni-MH de acordo com os modelos.
Tempo de carregamento 24 horas
1 Led verde indicador central: quando este LED está desligado pode indicar: sem tensão ou baterias não carregam.
Disponível na gama AUTOTEST
2 LEDs em modelos AUTO-TEST: 1 verde e 1 âmbar.
Um bloco auto-teste garante a confirmação de que os blocos de iluminação de emergência estão em perfeitas condições, facilitando o trabalho de manutenção, graças aos seus indicadores de sinalização LED:
- Verde fixo ou intermitente: estado OK
- Piscar verde: carregamento da bateria (piscará até que o carregamento esteja completo)
- Amarelo intermitente: falha nos leds
- Amarelo fixo: falha na bateria
Instalação Simples
- Ligadores de parafusos, com inclinação a 35º, de 2 x 1,5 mm2, tanto para a alimentação como para o telecomando.
- Terminais do telecomando com proteção contra ligação acidental a 230 V±.Utilize o telecomando para colocar em repouso ou testar os blocos.
- 1 entrada de cabo retangular na parte de trás.
- Este bloco de iluminação emergência pode ser instalado encastrado ou saliente e também colocar placa para pictogramas.

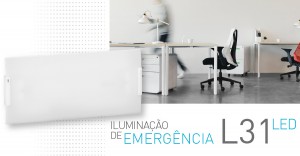

- Os blocos de emergência L31 LED são muito versáteis, capazes de se adaptar facilmente às necessidades de cada espaço. Permitem utilizar, na mesma instalação, 3 diferentes formas difusoras: retangulares, quadradas ou redondas.
Saiba mais no Catálogo Iluminação de Emergência LED
Também pode saber mais sobre esta gama de produtos em www.baieslegrand.pt
Características Gerais
- Solução não permanente e permanente/não permanente.
- Fluxo luminoso de 90 a 425 lúmens.
- Autonomia de 1 e 2 horas.
- IP 42, IK 07. Difusor opal.
- Fabricado de acordo com as normas obrigatórias: UNE-EN 60598-2-22.
- 2 ou 4 LED de alta potência com tempo médio de vida útil superior a 10 anos.
O material do bloco é auto extinguível.
Adequados para instalação em superfícies inflamáveis.
Alimentação 230 V +- 10%. Pilhas Ni-Cd ou Ni-MH de acordo com os modelos.
Tempo de carregamento 24 horas.
1 Led verde indicador central: quando este LED está desligado pode indicar: sem tensão ou baterias não carregam.
Disponível na gama AUTOTEST
2 LEDs em modelos AUTO-TEST: 1 verde e 1 âmbar.
Um bloco auto-teste garante a confirmação de que os blocos de iluminação de emergência estão em perfeitas condições, facilitando o trabalho de manutenção, graças aos seus indicadores de sinalização LED:
- Verde fixo ou intermitente: estado OK
- Piscar verde: carregamento da bateria (piscará até que o carregamento esteja completo)
- Amarelo intermitente: falha nos leds
- Amarelo fixo: falha na bateria
Instalação Simples
- Ligadores de parafusos de grande dimensão, 4mm2 para alimentação e 2,5mm2 para alimentação.
- Terminais do telecomando com proteção contra ligação acidental a 230 V±. Utilize o telecomando para colocar em repouso ou testar os blocos.
- Dispõe de uma entrada de cabos de Ø20 mm na parte superior e uma retangular na parte de trás.
- Este bloco de iluminação de emergência pode ser instalado encastrado ou saliente
Saiba mais no Catálogo Iluminação de Emergência LED
Também pode saber mais sobre esta gama de produtos em www.baieslegrand.pt
O módulo de medição conectado CX3 with Netatmo mede o consumo total de eletricidade ou dum circuito específico. O consumo é exibido em euros e/ou kWh na aplicação Home + Control. Visualize o consumo instantâneo e o histórico em gráficos detalhados.
É possível instalar vários módulos de medição por habitação para a medição de circuitos adicionais.
|
Graças ao módulo de medição conectado, o seu cliente poderá monitorar o consumo de energia elétrica de sua casa. É necessário instalar em primeiro lugar uma Gateway modular ou um Starter Pack por exemplo Valena Life with Netatmo. |
 |
 |
O módulo de medição conectado instala-se dentro dum quadro elétrico:
|
|
|
 |

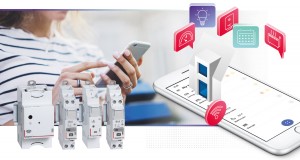

O telerruptor conectado pode ser facilmente instalado no quadro elétrico e permite o controle de circuitos de iluminação (ON/OFF) por botões ou interruptores sem fios, mas também remotamente através da aplicação Home + Control ou por voz com um assistente de voz compatível.
 |
O seu cliente pode simular a sua presença quando não está em casa programando o ligar e desligar das luzes muito simplesmente através da aplicação Home + Control. O telerruptor conectado também pode ser integrado em cenários personalizados com outros produtos conectados das gamas “with Netatmo" da Legrand. |
|
O telerruptor conectado CX3 with Netatmo permite controlar remotamente os circuitos de iluminação através de:
|
|
Saiba mais sobre os produtos conectados Valena Life with Netatmo
 |
Detalhes técnicos O telerruptor conectado CX3 with Netatmo é um módulo silencioso que se instala em vez dum telerruptor tradicional com a mesma cablagem. É compatível com todos os tipos de botões de pressão (independentemente da marca) e todos os tipos de lâmpadas. Pode ser associado a comandos sem fios. Mede o consumo do circuito de iluminação em tempo real na App Home + Control, bem como o histórico. |
O contactor conectado CX3 with Netatmo permite controlar remotamente todos os tipos de cargas (termoacumuladores, bombas de piscina, tomadas para os veículos elétrico, etc.) através de um smartphone e/ou assistente de voz.
 |
Para iniciar uma instalação conectada e adicionar um contactor ao quadro elétrico, precisa do Starter Pack CX3 with Netatmo, que contem uma gateway modular e um contactor conectado. Instalado no quadro elétrico, este pack permite controlar dispositivos conectados de uma casa remotamente por smartphone através da aplicativo Home + Control e/ou por um assistente de voz. |
|
Características técnicas O contactor conectado é adequado para todos os tipos de instalações e controla todas as cargas, incluindo HP/HC:
|
 |
Conheça as características do produto
 |
O contactor conectado integra-se em qualquer instalação elétrica, residencial (individuais ou coletivos), terciários… O contactor conectado lida com aparelhos elétricos até 4800 W, motores (por exemplo, bombas de piscina) até 2400 VA e tomadas de veículos elétricos até 16 A. Oferecem uma experiência mais conectada. |
|

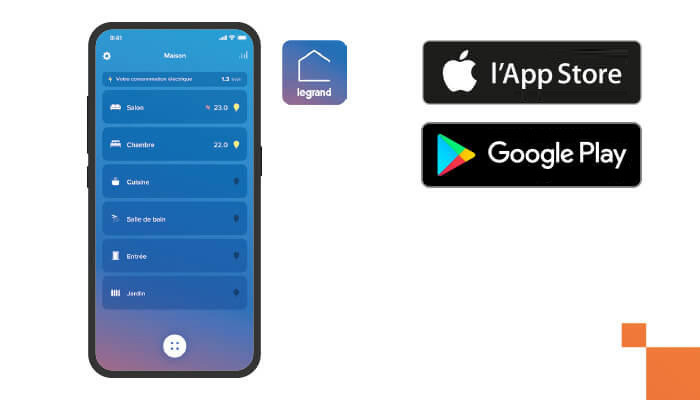

A instalação contator conectado é inseparável da App Home + Control para controle remoto de todos os dispositivos. Via Home + Controle, também é possível:
|
 |
 |
Através da função HP/HC, o contactor conectado permite comandar um termoacumulador a partir da App Home + Control, mas também para forçá-lo manualmente para ON/OFF. O contactor conectado ligar-se ao quadro elétrico da mesma forma que um contactor tradicional e não exigem mais proteção 2A. O contactor pode ser programado na App Home + Control, de acordo com os horários definidos ou de acordo com o nascer e o pôr do sol. |
|
O contactor conectado permite controlar o ON/OFF ou através da função de programação de muitos dispositivos dentro e fora da residência: aquecimento do piso, sistema de rega automática, tomada de carregamento para veículo elétrico, piscina ou bomba de aquário, etc. A regra é um contactor conectado para cada circuito. O seu cliente pode controlar o contactor por voz através de um assistente de voz compatível dizendo, por exemplo, "OK Google, liga a bomba de piscina". |
 |
Para iniciar uma instalação conectada no quadro elétrico, apenas precisa de instalar uma gateway modular CX³ with Netatmo
| |
|
