Na oferta Legrand temos disponíveis vários tipos de cabos, monomodo ou multimodo, para interior ou exterior e até 24 fibras.

Cravação rápida

A Legrand dispõe de um kit de cravação rápida para a fibra ótica. Em que o tempo médio para realizar uma conexão é inferior a 3 minutos com a utilização dos conectores de cravação rápida.

Depois das operações de preparação da fibra já não há necessidade de cola ou polimento, nem de verificar a qualidade da conexão ao microscópio. Os conectores pré-polidos de fábrica e a ferramenta de cravação asseguram que a operação é simples e resulta numa conexão de alta qualidade.

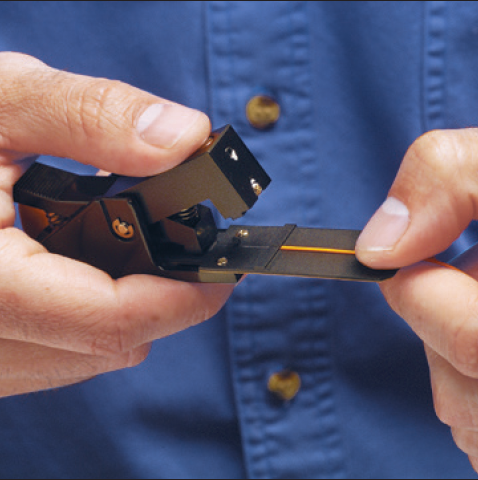

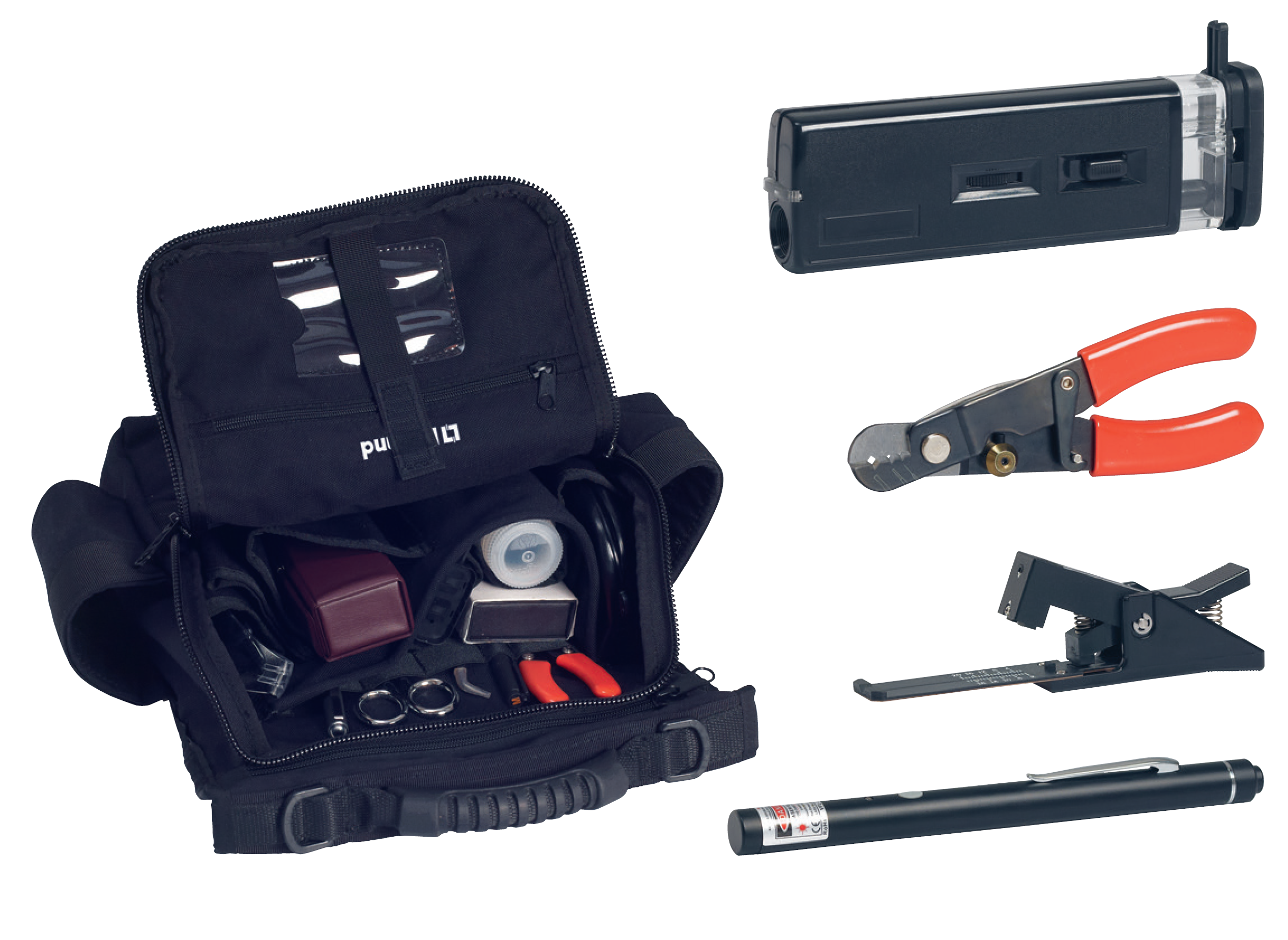

Mala de cravação de fibra e conectores óticos

• Contêm as ferramentas necessárias para preparar a fibra ótica, à realização de um primeiro teste de verificação de boa ligação do conector ótico.

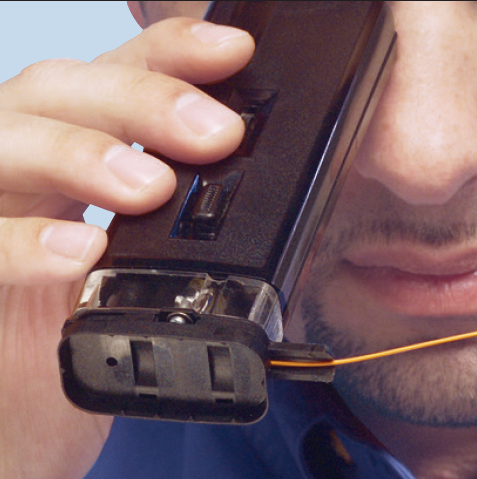

• Inclui instruções e vídeo de instalação, alicates para descarnar e de corte, microscópio para verificação da qualidade do corte, localizador visual de defeitos e acessórios (tesoura, marcador, óculos de proteção...).

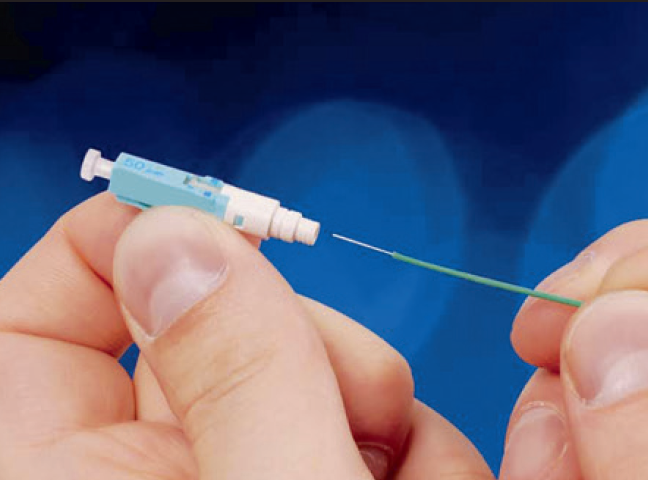

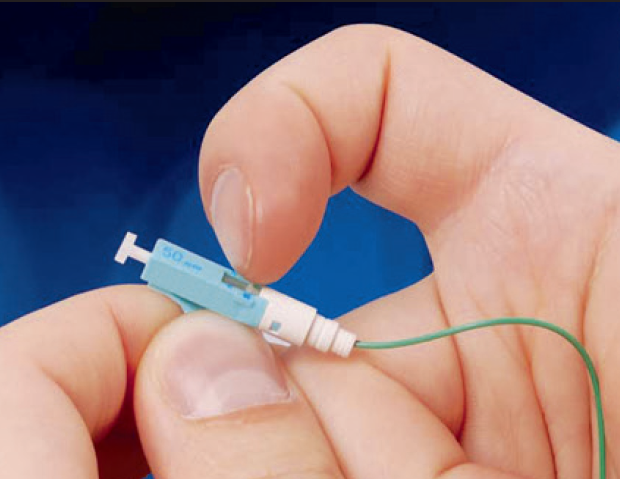

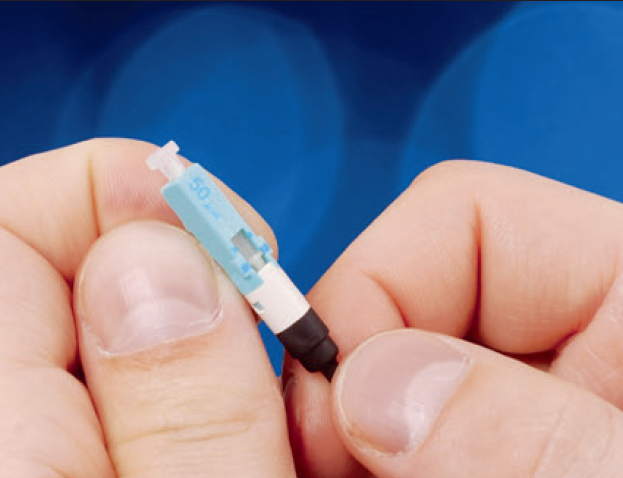

Conectores de cravação rápida

• Rápidos de ligar, fiáveis e reutilizáveis até 5 vezes. Micro-switch para fixar a fibra ao interior do conector, o indicador luminoso permitirá a verificação de algum defeito até ao final do processo.
• Os conectores não exigem cola, polimento, nem ferramentas específicas.
• Para utilizar com fibra de proteção ajustada (diám. 900 μm). Para fibra de proteção folgada (diám. 250 μm), utilizar os FAN OUT Kits ref. 0330 48 ou 0330 49.

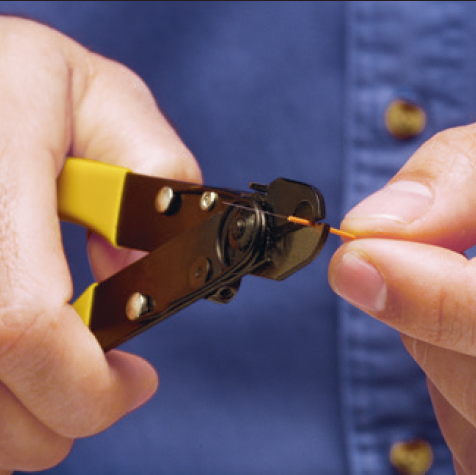

Preparação da Fibra

Conectorização

Disponíveis ainda produtos para fusão, pigtails, manga termorretrátil…

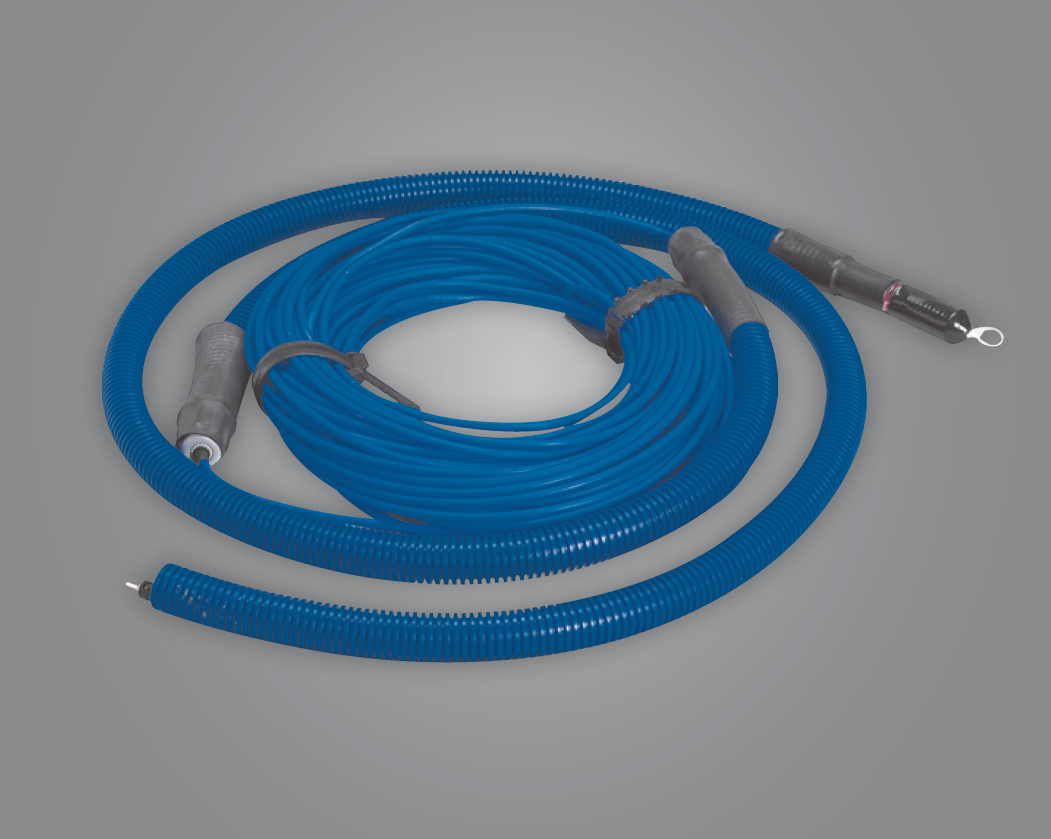

Cabos de fibra ótica pré-conectorizado à medida

Economize tempo e reduza o risco ao mínimo. Soluções à medida, no qual os cabos são preparados de acordo com as necessidades da instalação. Todos os cabos são testados em fábrica e acompanhados de um relatório de ensaio.

Saiba mais no Catálogo Geral 2016/2017

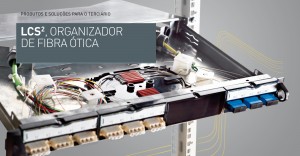

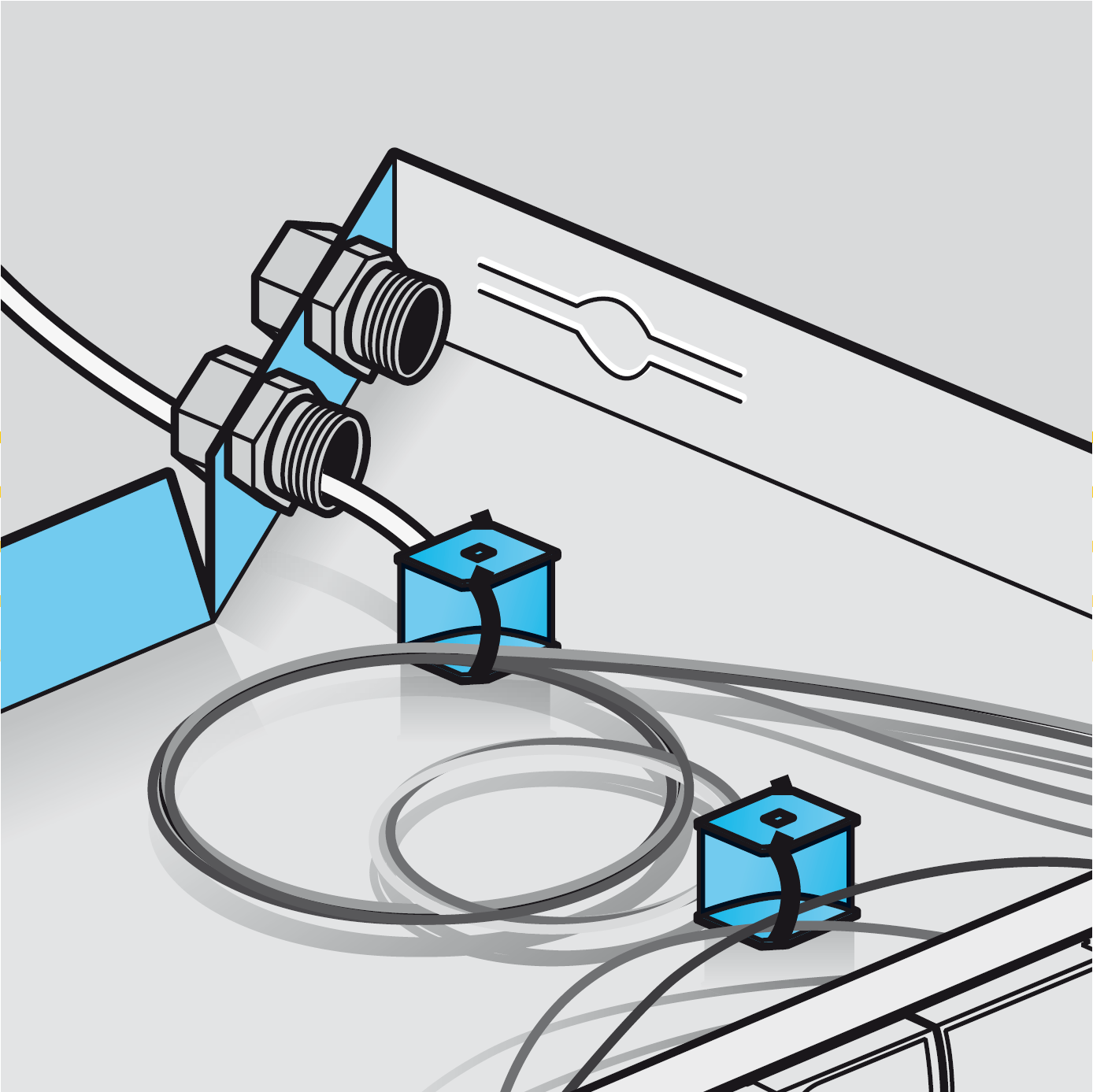

O organizador para fibra ótica LCS², é um organizador modular que oferece uma maior facilidade de instalação e manutenção. A inclinação a 45º, facilita a abertura e o acesso. O enrolamento das fibras é assegurado pelos kits de enroladores.

Profundidade: 220 mm e altura: 1 U

Disponíveis 2 tipos de organizadores óticos:

• Organizador ótico 19”, com uma capacidade máxima de 24 conectores ST/SC ou 48 conectores LC. Recebe 4 blocos de fibra ótica.
• Organizador ótico de 19” de alta densidade, com uma capacidade máxima de 36 conetores ST/SC ou 72 conetores LC. Recebe 3 blocos de fibra ótica.

Os organizadores podem receber diferentes tipos de blocos:

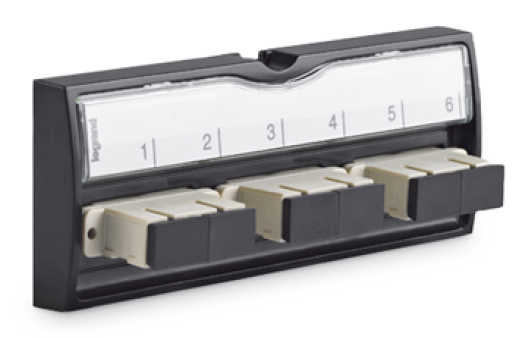

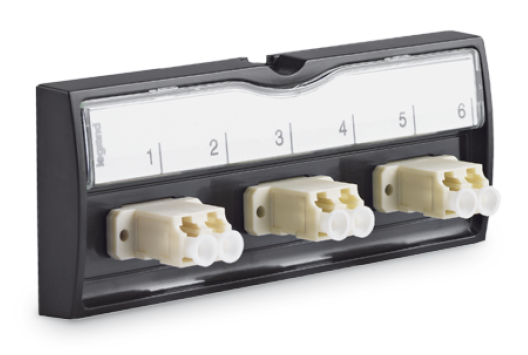

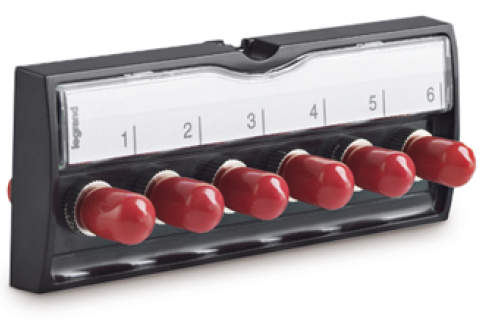

• Blocos de fibra ótica, monomodo e multimodo, equipados com conectores SC/APC, LC ou SC.
• Blocos switch/fibra ótica
• Blocos conversores cobre/fibra ótica

Saiba mais no Catálogo Geral 2016/2017

As soluções de fibra ótica Legrand vão desde a tomada terminal até aos organizadores no bastidor, passando pela vasta oferta de cabos e conetores de fibra ótica.

Saiba mais no Catálogo Geral 2016/2017

Com as novas caixas de distribuição de zona LCS², a flexibilidade é total: conexões centralizadas junto ao posto de trabalho, coabitação do cobre e fibra ótica.

• Distribuição das correntes fracas numa área equipada com 1 a 12 tomadas RJ 45 e centralizar as conexões, garantindo flexibilidade e evolução da instalação.
• Instala-se em teto ou chão falso
• Liga-se ao painel de interligação ou bastidor de piso
• Utiliza-se os cordões RJ 45 para fazer a ligação ao posto de Trabalho
• Recebe o seguinte equipamento:
  • Switch
  • Injetor PoE
  • Bloco de conectores RJ 45
  • Cassete / organizador fibra ótica

Saiba mais no Catálogo Geral 2016/2017

A gama de LCS² cobre tem diversos complementos e acessórios, tais como, blocos de difusão vídeo, blocos com controlo de acessos, switches, injetores Power over Ethernet, duplicadores, descarnadores, alicates de cravação…

Saiba mais no Catálogo Geral 2016/2017

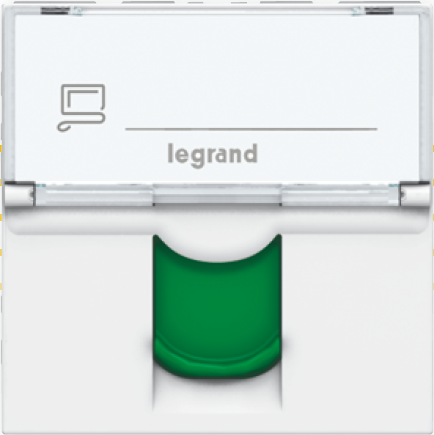

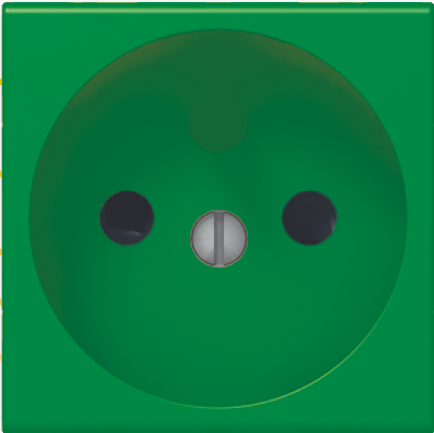

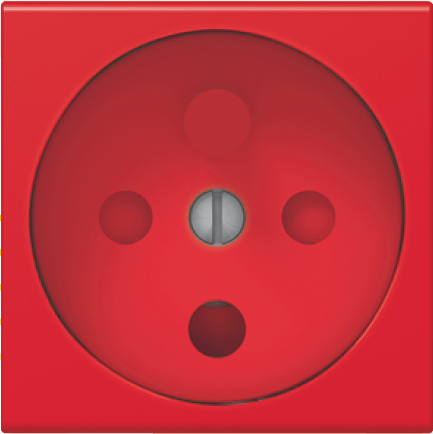

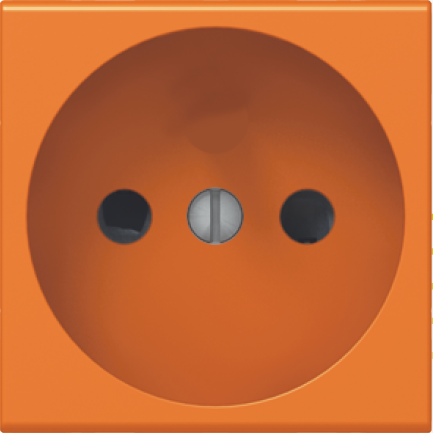

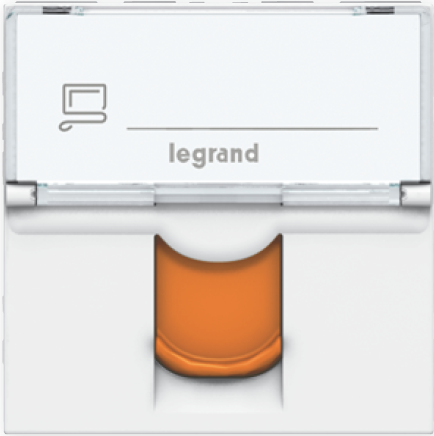

No local técnico, no tecto falso, nas caixas de chão e nos blocos a equipar, é necessário identificar as redes especiais. As tomadas Mosaic LCS² com 3 cores diferentes, são compatíveis com as tomadas de corrente.

As tomadas Mosaic RJ 45, cat. 6_A e cat. 6, dispõem de um conector LCS² de ligação rápida com acessório de cravação integrado no próprio conector. Disponível em UTP, FTP e STP com 1 e 2 módulos.

Saiba mais no Catálogo Geral 2016/2017

Para assegurar a coerência total dos sistemas LCS² cat. 6A e cat. 6, a Legrand oferece um conjunto de cabos de par entrançado: S/FTP, SF/UTP, F/UTP e U/UTP.

Produção de cabos de alta qualidade

Fabricados segundo normas de alta qualidade, com isolamento para reduzir os efeitos de cross talk e redução da torção dos pares: a qualidade dos cabos Legrand é assegurada para os sistemas LCS² Cat. 6A e Cat. 6, garantindo uma excelente performance desde o painel de interligação até à tomada terminal.

O revestimento do cabo é livre de halogénio, Low Smoke Free Halogen.

O laboratório 3P certificou todos os cabos Legrand para serem compatíveis com as normas ISO/IEC 11 801 Ed.2.0 (2011),   EN 50173-1 e TIA/EIA 568 2.

Chicotes / cordões testados individualmente

São certificados pelo laboratório 3P de acordo com as normas em vigor.

Disponível nas versões cat. 6A e cat. 6, nos diferentes tipos de cabo UTP, FTP e SFTP, em diversos comprimentos, oferecem assim uma grande flexibilidade na utilização.

Testes em todos os parâmetros

Os testes são efetuados em todos os parâmetros: atenuação, perdas de retorno (return loss), next (capacidade de resistir às perturbações entre pares), etc. Os chicotes que não satisfaçam os critérios são rejeitados. Estes testes de garantia de transmissão e performance são efetuados em cada sistema Legrand, para a classe EA e classe E.

Saiba mais no Catálogo Geral 2016/2017

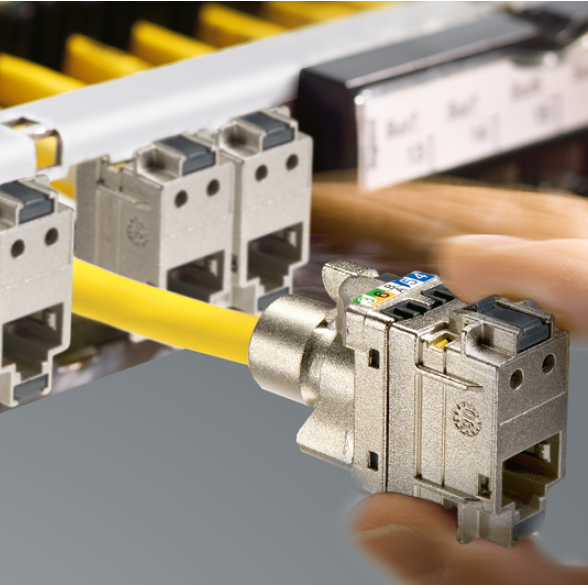

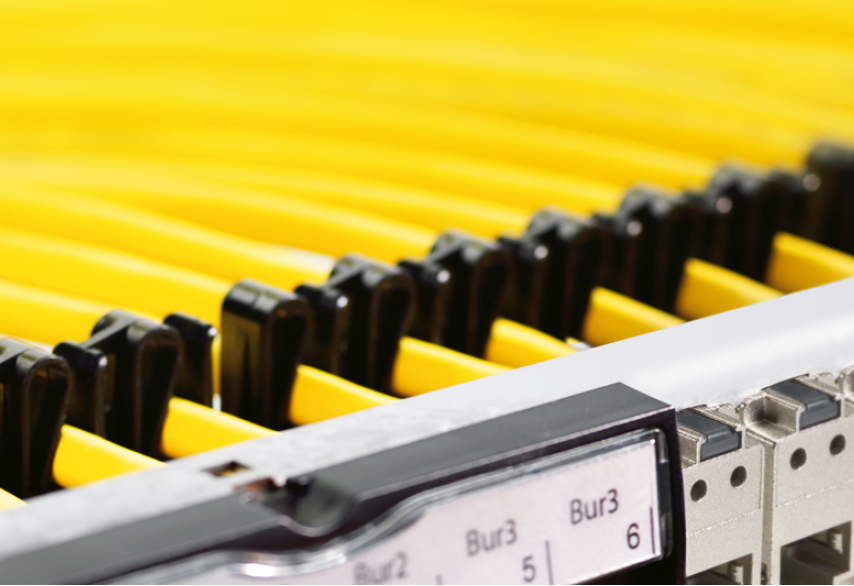

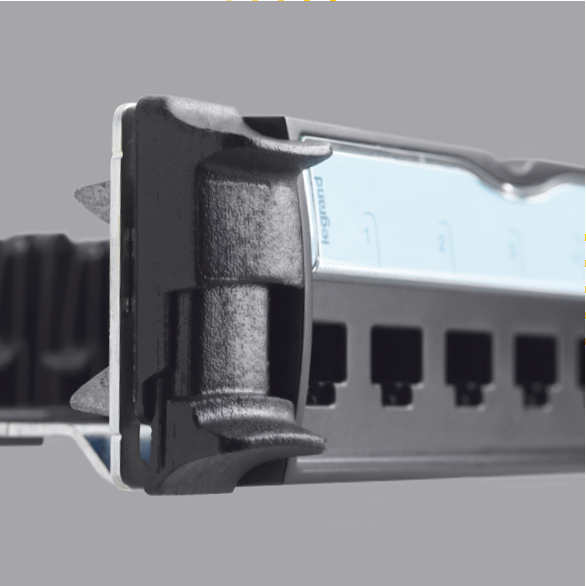

O design dos painéis de interligação LCS² facilita a montagem, a manutenção e mantém os cabos organizados nas guias. Os blocos de 6 conectores RJ 45, permitem encaixar e retirar cada conector pela parte frontal do painel.

Os painéis modulares também podem ser equipados com blocos de voz, de fibra ótica, de POE…

Saiba mais no Catálogo Geral 2016/2017

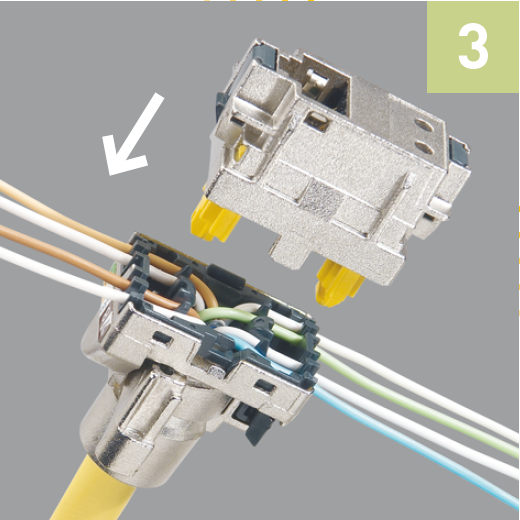

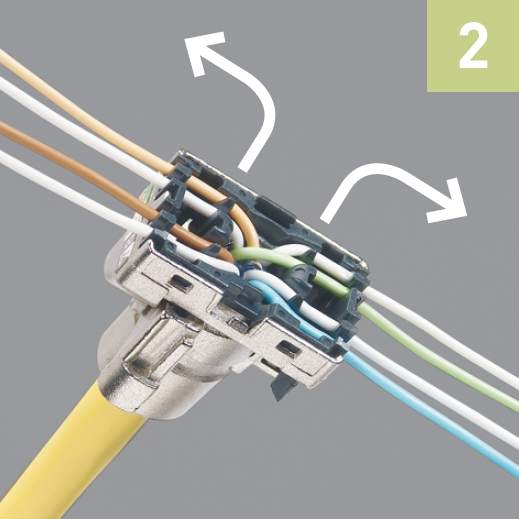

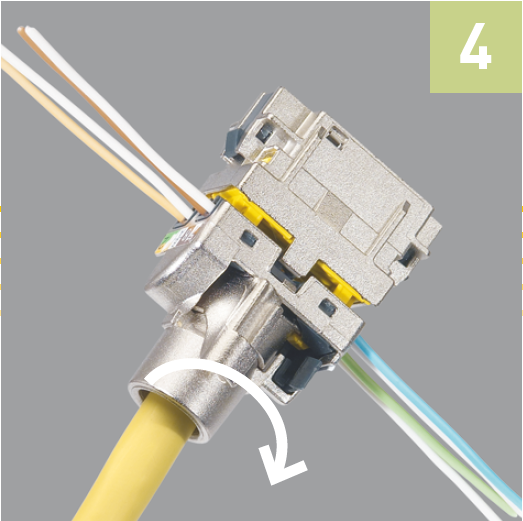

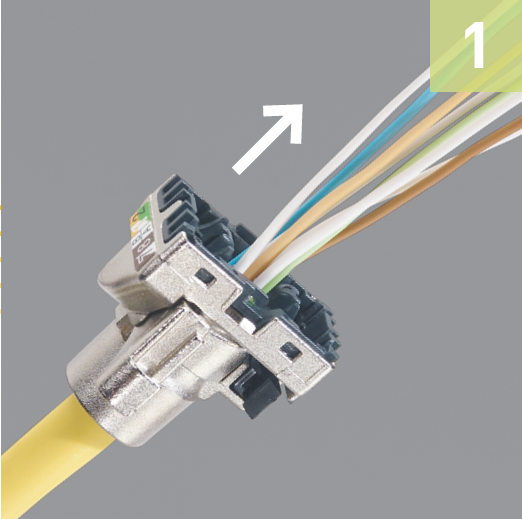

O conector RJ 45 LCS² é o elemento central que contribui para a performance do sistema LCS². Pode obter uma ligação perfeita em poucos segundos e garantir um melhor desempenho da ligação desde o painel de interligação até à tomada RJ45.

Saiba mais no Catálogo Geral 2016/2017

Uma solução perfeita para as ligações necessárias nas salas de reunião. A gama de blocos buróticos, em alumínio anodizado, permite aos utilizadores conectarem-se com correntes fortes, correntes fracas, e ainda, ligações de áudio e vídeo.

Design moderno: forma ergonómica permite aos utilizadores conectarem-se de ambos os lados

Funções dedicadas às salas de reunião: tomada HD 15 e Jack Ø 3,5 mm para sistema de som e projeção de vídeo através de um projetor de teto.

Existem soluções equipadas com vários tipos de produtos:

• tomadas MosaicTM 2P+T tipo “Schuko”
• tomada HD 15 + Jack Ø 3,5 mm
• switch 6 portas

Saiba mais no documento Soluções para os Postos de Trabalho
