• Ref. 0 489 48 - NOVO
• Saliente
• Tecnologia infravermelhos 360°, alcance 8 metros, IP 41
• Espaços sem luz natural
• Fluxo de luminosidade: 10 a 1275 lux
• Temporização regulável: 10 segundos a 10 minutos
• Consumo: 0,75 W em modo espera
• Regulação manual

• Ref. 0 489 41
• Tecnologia infravermelhos 360°, alcance 8 metros, IP 41
• Espaços sem luz natural
• Fluxo de luminosidade: 10 a 1275 lux
• Temporização regulável: 10 segundos a 10 minutos
• Consumo: 0,75 W em modo espera
• Molas fornecidas já montadas
• Regulação manual

• Ref. 0 488 07
• Tecnologia infravermelhos 360°, alcance 8 metros, IP 42
• Espaços com luz natural
• Associado a um botão de pressão, permitem o ligar voluntário e desligar automático ou manual. A extinção é automática quando a luz natural é suficiente.
• Fluxo de luminosidade: 5 a 1275 lux
• Temporização regulável: 5 segundos a 59 minutos
• Consumo: 0,4 W em modo espera
• Regulação através do comando móvel de configuração IV (ref. 0 882 30 / 5)

• Ref. 0 488 04
• Especial pequenos espaços
• Tecnologia infravermelhos, 360°, alcance 8 metros, IP20
• Fluxo de luminosidade: 5 a 1275 lux
• Temporização regulável: 5 segundos a 59 minutos
• Consumo: 0,8 W em modo espera
• Associado a um botão de pressão, permitem o ligar voluntário e desligar automático ou manual. A extinção é automática quando a luz natural é suficiente.
• Contacto complementar de 2A para comandar aquecimento, ventilação/climatização com a informação da presença
• Regulação através do comando móvel de configuração IV, ref. 0 882 30 / 5

• Ref. 0 488 17
• Especial grandes corredores
• Tecnologia dupla deteção infravermelhos, 360°, alcance 2x12 metros, IP20
• Distância ideal entre 2 detetores: 20 metros
• Consumo: 0,4 W em modo espera
• Ligação com ligadores automáticos
• Um acessório permite a instalação saliente
• Regulação através do comando móvel de configuração IV,  ref. 0 882 30 / 5

Saiba mais no Catálogo Geral 2016/2017

Montagem na parede em vez de um interruptor, encastrado ou saliente

• Tecnologia infravermelhos, 180°, alcance 8 metros, IP 41
• Fluxo de luminosidade: 5 a 1.275 lux
• Temporização regulável: 10 segundos a 10 minutos
• Consumo: 0,02 W em modo espera
• Possibilidade: 3 condutores (ref. 0 784 50) e 2 condutores (ref. 0 784 58)
• Programação avançada, 3 condutores (ref. 0 784 54)
• Com derrogação, 2 condutores (ref. 0 784 59)
• Série de aparelhagem Mosaic. Disponível também na Niloé, Valena Life…

Montagem saliente na parede a uma altura recomendada de 2,5 m

• Ref. 0 489 42
• Tecnologia infravermelhos, 140°, alcance 8 metros, IP42
• Fluxo de luminosidade: 10 a 1275 lux
• Temporização regulável: 10 segundos a 10 minutos
• Consumo: 0,75 W em modo espera
• Regulação manual

• Ref. 0 489 17
• Tecnologia infravermelhos,180°, alcance 20 metros, IP42
• Consumo: 0,4 W em modo espera
• Contacto complementar de 2A para comandar aquecimento, ventilação/climatização com a informação da presença
• Regulação através do comando móvel de configuração IV (ref. 0 882 30 / 5)

Saiba mais no Catálogo Geral 2016/2017

As medições dos componentes LCS² e do canal, são validados por laboratórios independentes (3P Third Party Testing e ETL) destacando a performance da transmissão da cat. 6A, performance da instalação e performance da manutenção.

Performance da transmissão da categoria 6_A

Em longas distâncias, o sistema de cablagem estruturada LCS²  garante 10 Gbits/s, apenas com ligeira perda de sinal aos 100 m. Em distâncias curtas (15 m) garantem uma boa resistência ao eco (return loss).

Performance da instalação

Os valores medidos superam amplamente as exigências da norma ISO 11801 na sua 2ª edição e 2ª modificação, oferecendo deste modo uma margem de segurança.

Performance da manutenção

A Legrand compromete-se a fornecer um sistema de cablagem estruturada LCS² com durabilidade, atribuindo uma garantia de 20 anos na performance do canal.

A gama de quadros e armários bastidores LCS² completa-se com um conjunto de acessórios adequados, bases, travessas de ligação, painéis passa-fios, painéis obturadores, prateleiras fixas e telescópicas, unidades de distribuição de energia… para assegurar uma solução completa.

Distribuição de energia

As unidades verticais de alimentação (PDU) com proteção de cada circuito através de um disjuntor de 16 A e compostas por 2 circuitos de 12 tomadas.

Montagem direta em armários de 42 U.

Saiba mais no Catálogo Geral 2016/2017

Saiba mais no documento PDU's - Unidades Verticais de Alimentação

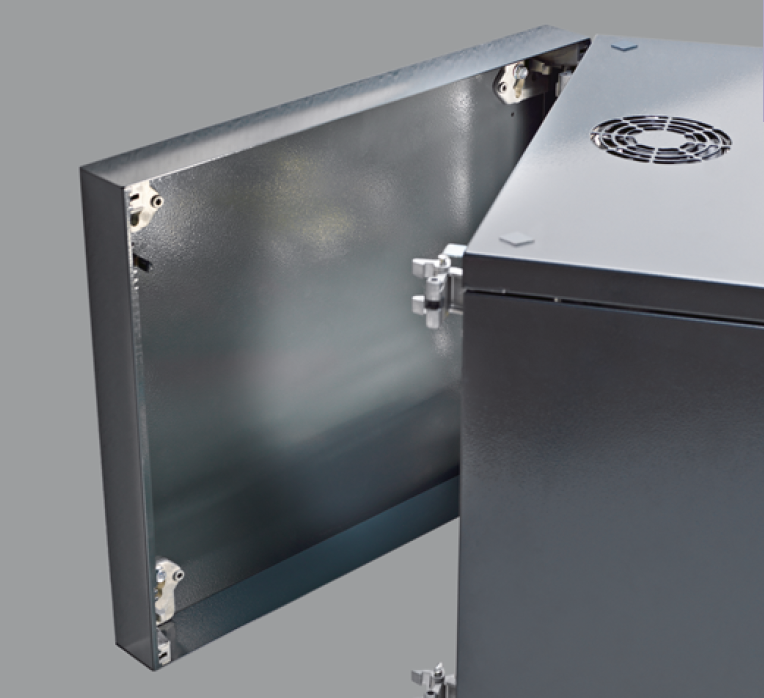

Os novos quadros bastidores LCS² podem ser instalados em qualquer lugar onde a qualidade e a estética sejam importantes. Os painéis laterais removíveis e as entradas de cabos flexíveis (na opção de quadros fixos) facilitam o acesso para uma instalação rápida e de fácil manutenção.

• IP 20 - IK 08
• Quadros murais com porta frontal reversível
• Porta frontal abaulada em vidro de segurança serigrafado
• Painéis laterais removíveis pelo interior

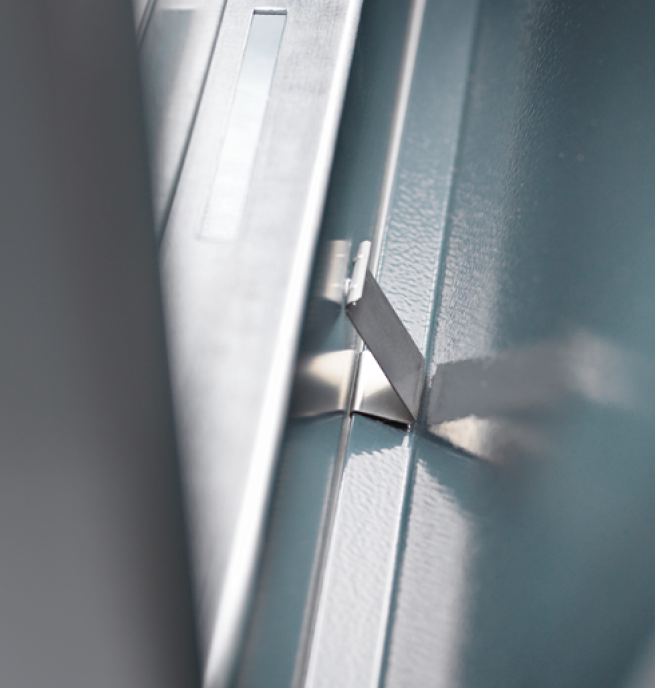

• Painéis com ligação equipotencial automática

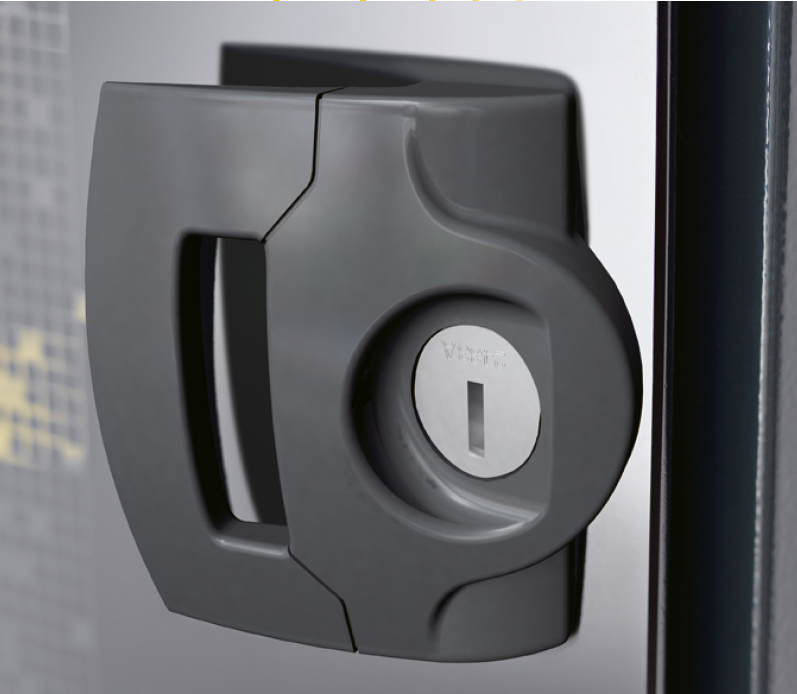

• Fechadura com chave 2433ª
• Fornecido com 2 montantes de 19" reguláveis em profundidade
• Parte superior e inferior com grelha para ventilação natural
• Cor antracite, RAL 7016

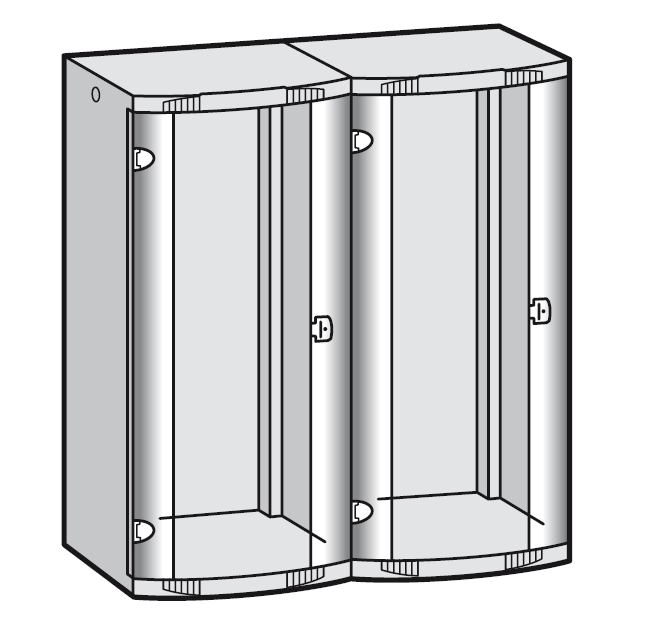

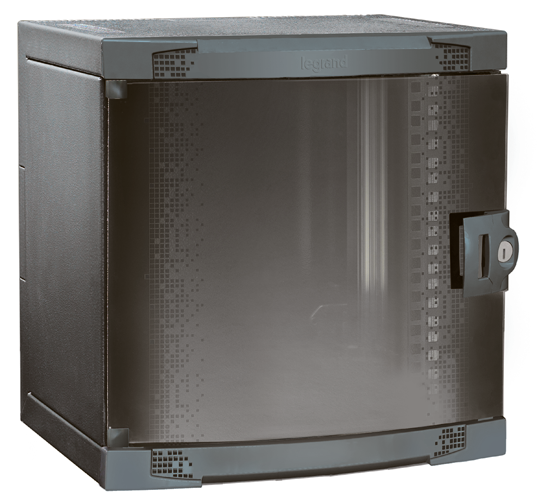

 Existem ainda mini quadros LCS² na versão 10’’para residencial e pequenos escritórios.

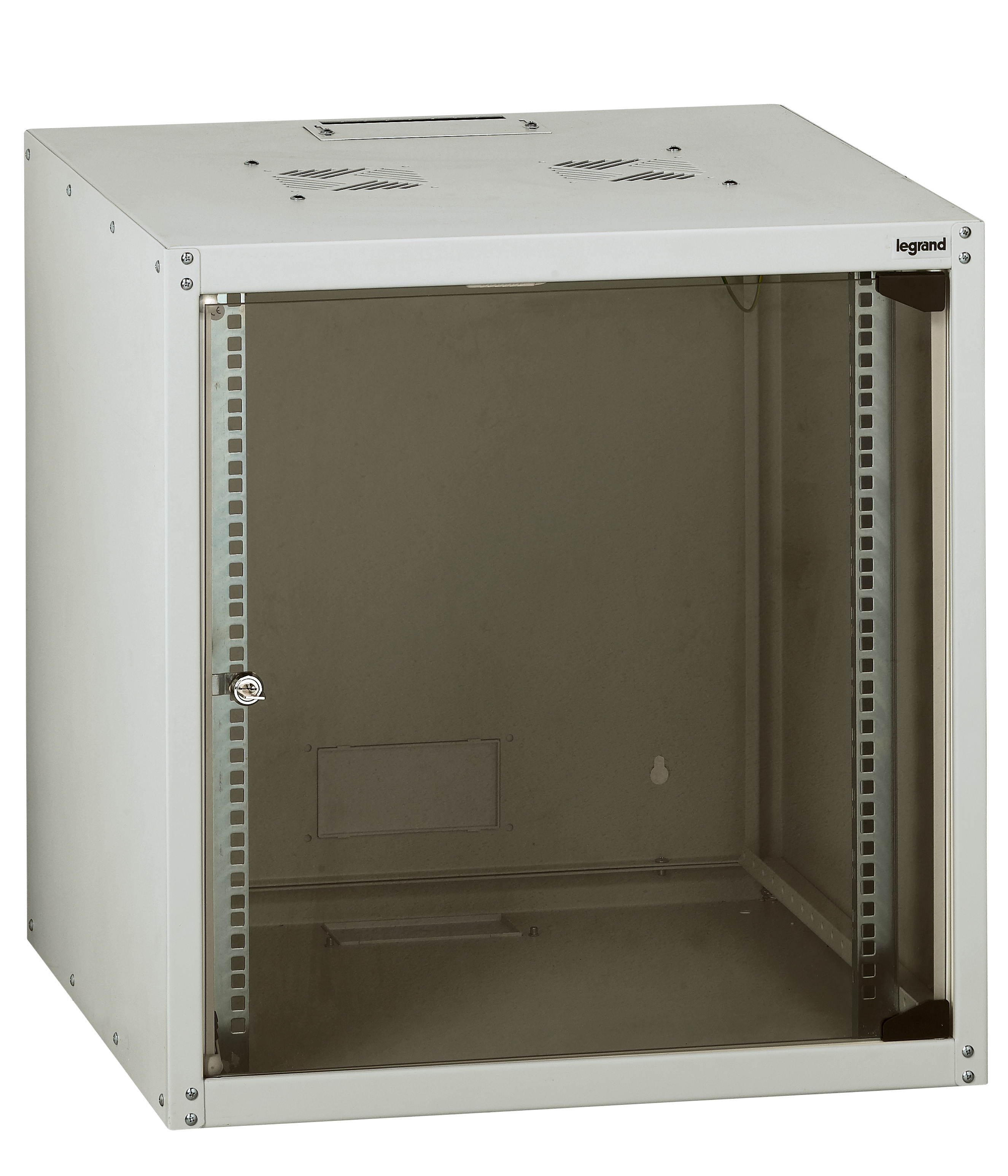

Quadros murais Linkeo 19’’ LCS²

• IP 20 - IK 08
• Quadros murais com porta frontal reversível
• Porta frontal plana em vidro de segurança
• Fixação mural simplificada em 2 etapas: base + quadro
• Painéis com ligação equipotencial automática
• Parte superior com grelha para ventilação natural
• Cor cinzento: RAL 7035

Saiba mais no Catálogo Geral 2016/2017

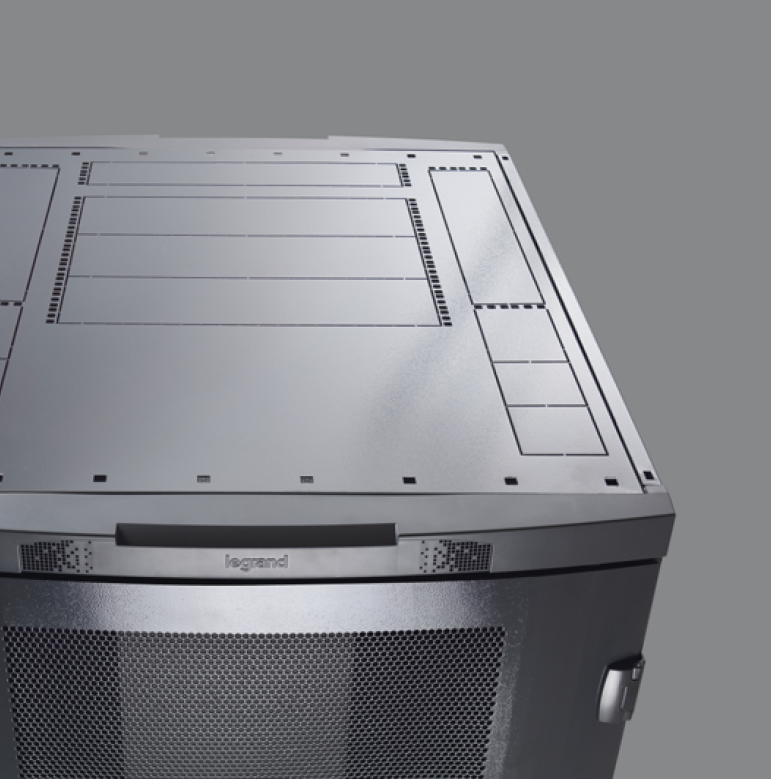

Os armários servidores LCS²  foram criados para disporem de uma acessibilidade total. Acessibilidade total não só ao nível das portas e painéis, mas também através dos pré-cortes nas partes superior e inferior do armário.

• IP 20 - IK 08

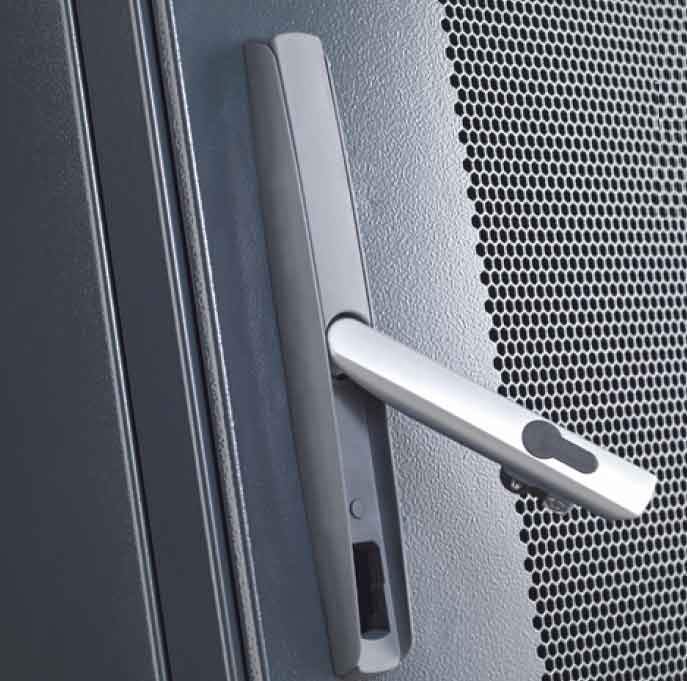

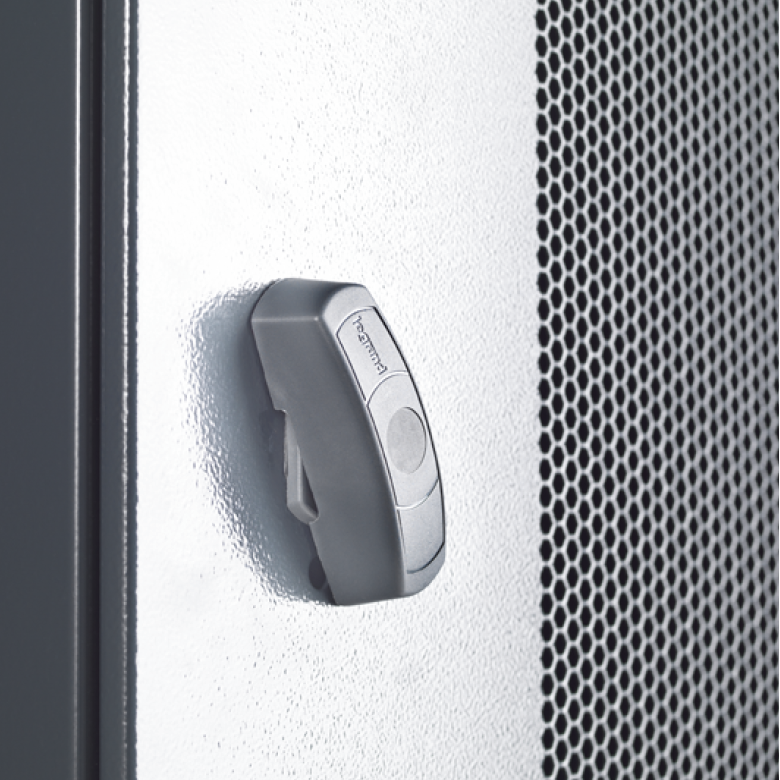

• Equipados com porta frontal e traseira de metal micro perfurado, porta frontal equipada com fechadura com punho
• Entrada de cabos na parte superior e inferior com formato de 19", pode receber placas de 19" com ventiladores, escova, etc.
• Painéis laterais e posteriores removíveis e com ligação equipotencial automática
• Fornecidos com 4 montantes de 19" com marcação dos “U” e reguláveis em profundidade
• Possibilidade de fazer a gestão da cablagem e dos cordões através das unidades de cablagem, ref. 0 463 34/35
• Armários completamente desmontáveis em caso de difícil acesso

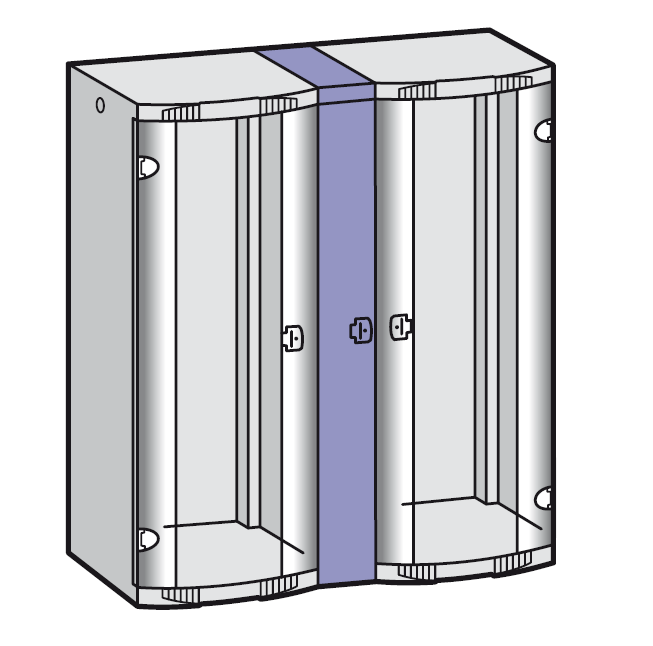

• Os armários podem ser ligados através dos diversos kit’s de associação ref. 0463 37/38/39.
• Cor antracite RAL 7016

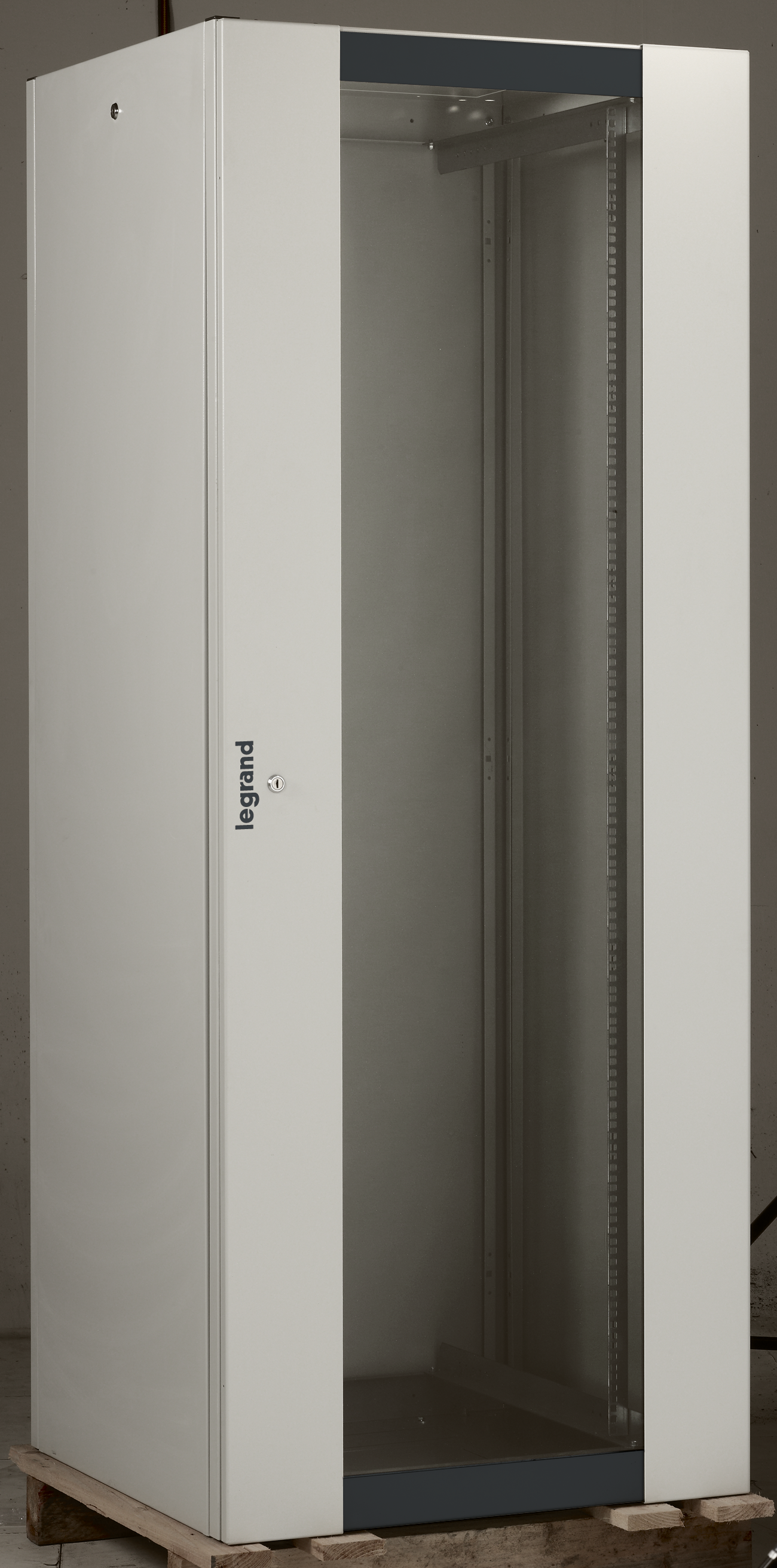

Armários Linkeo 19'' LCS²

As novas soluções LINKEO são uma excelente alternativa em termos de custo/benefício para os seus projetos de telecomunicações.

As vantagens habituais dos produtos Legrand: fiabilidade, facilidade de instalação, alta performance…  e, agora, também com um excelente preço.

• Podem ser fornecidos em flat pack, bastidores completamente desmontados para facilitar o transporte
• IP 20 - IK 08
• Bastidores com a porta frontal reversível, em vidro de segurança serigrafado
• Painéis laterais e posteriores desmontáveis
• Fecho dos 4 lados com fechadura e chave 2433 A
• Equipado com 2 montantes reguláveis em profundidade
• Entradas de cabos com pré-cortes na parte superior e inferior
• Pré-cortes na parte superior para ventiladores
• Pés de nivelamento fornecidos
• Os armários podem ser unidos com o kit de associação ref. 6 463 37
• Cor cinzento antracite RAL 7035

Saiba mais no Catálogo Geral 2016/2017

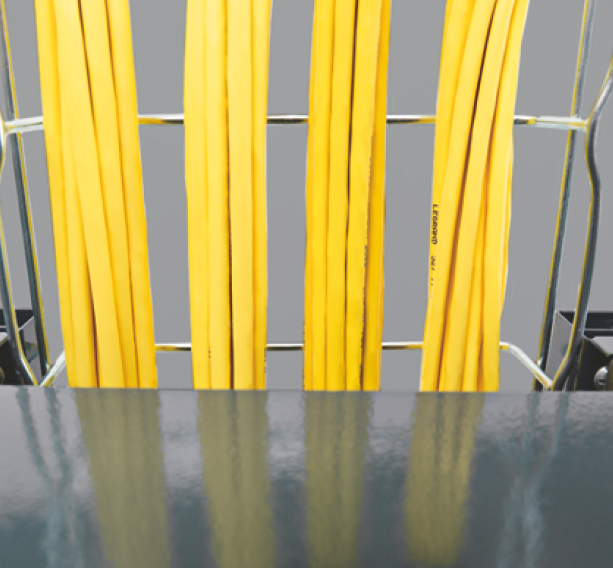

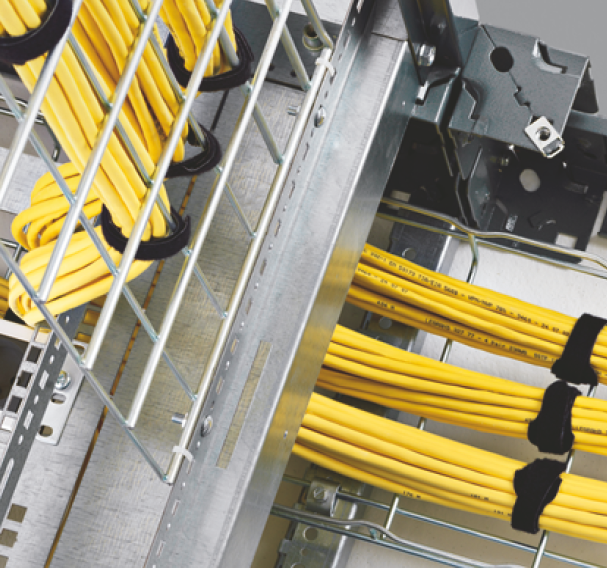

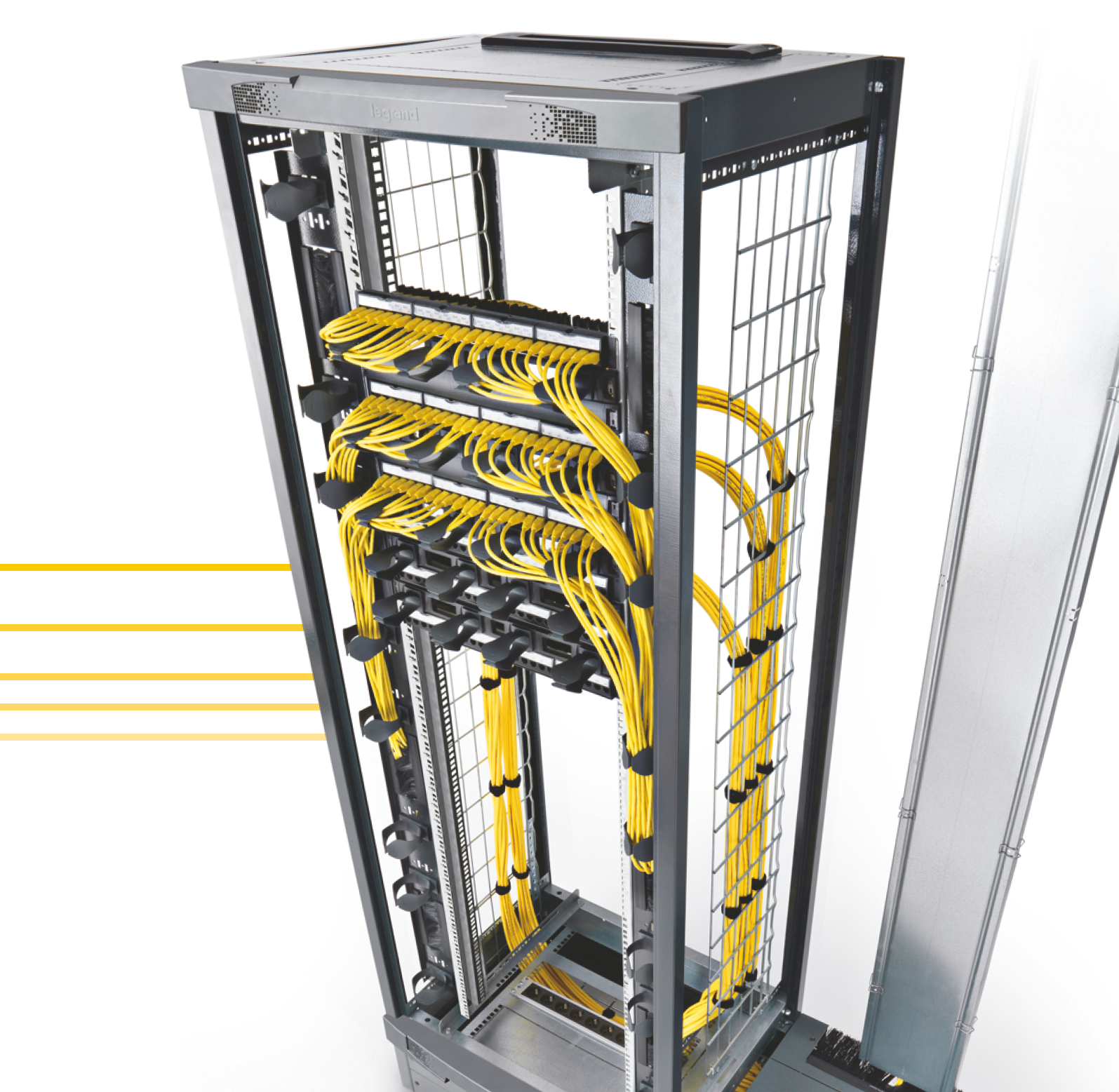

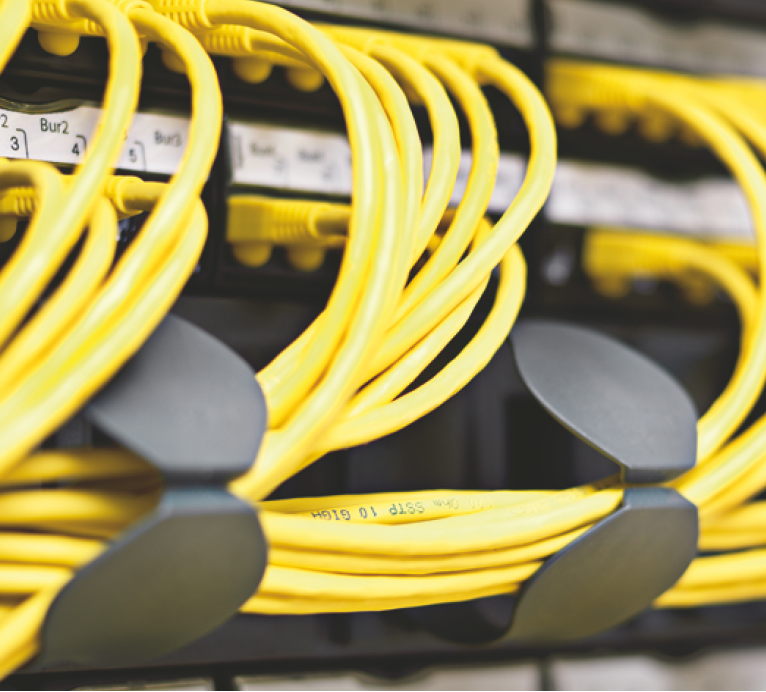

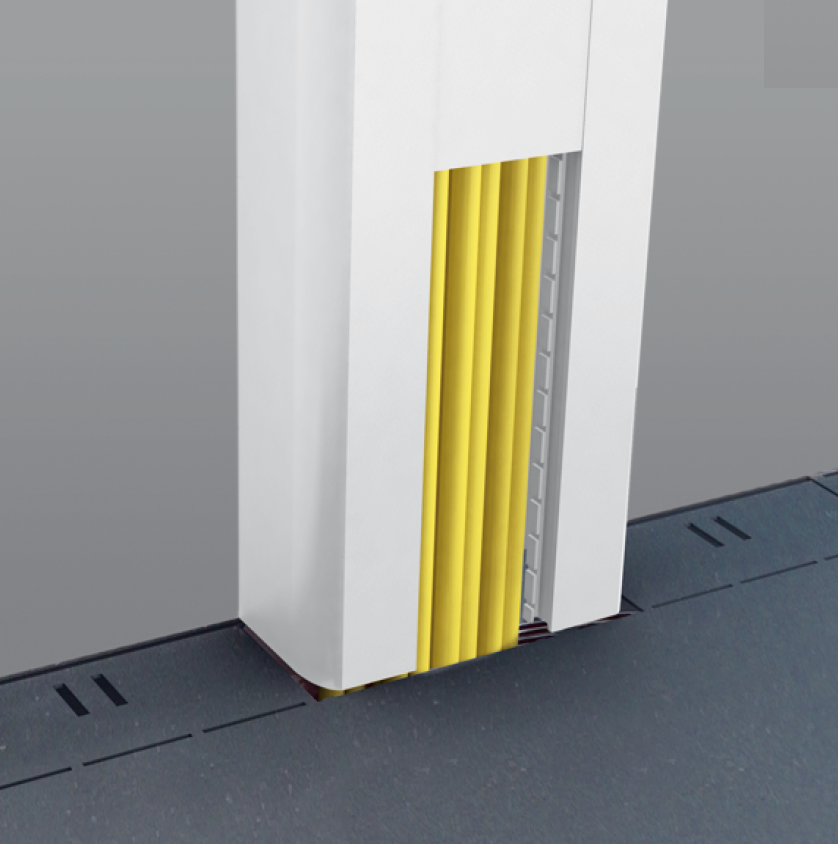

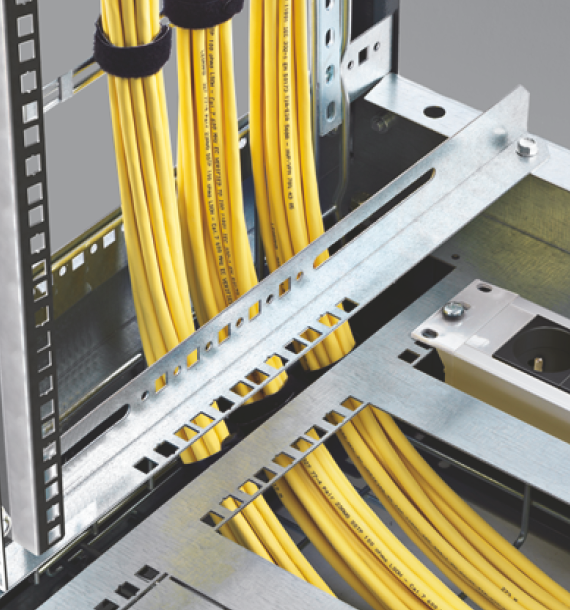

Os novos bastidores LCS² foram concebidos para facilitar a gestão da cablagem e dos cordões (patch cords). Possibilidade de associar uma cela para os cabos, entrada de cabos pela parte superior, novos guia cabos para uma organização perfeita das ligações.

Armários LCS² 19", simplicidade na instalação

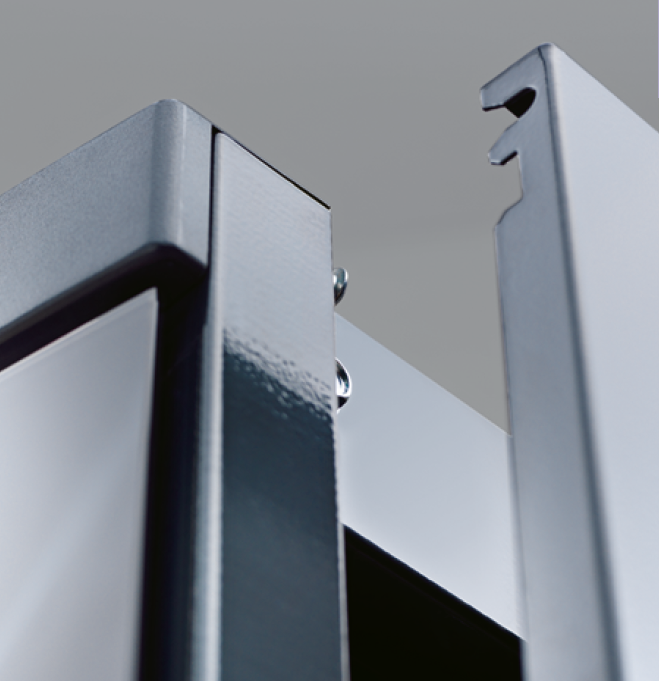

Os novos armários LCS² montam-se e desmontam-se com muita simplicidade.
Uma poupança de tempo considerável nas obras e uma acessibilidade total, graças aos painéis laterais e traseiros extraíveis e à estrutura completamente desmontável.

Soluções que correspondem a várias necessidades

• IP 20 – IK 08
• Armários com a porta frontal abaulada reversível, em vidro de segurança serigrafado
• Painéis laterais e posteriores removíveis e com ligação equipotencial automática
• Bloqueio dos 4 lados mediante fechadura e chave 2433 A
• Pés de nivelamento reguláveis a partir do interior
• Entrada de cabos na parte superior e inferior com formato de 19", pode receber placas de 19" com ventiladores, escova, etc.
• Fornecidos com 4 montantes de 19" com marcação dos “U” e reguláveis em profundidade
• Possibilidade de fazer a gestão da cablagem e dos cordões através das unidades de cablagem, ref. 0 463 34/35
• Armários completamente desmontáveis em caso de difícil acesso
• Os armários podem ser ligados através dos diversos kit’s de associação ref. 0463 37/38/39.
• Cor antracite RAL 7016

Saiba mais no Catálogo Geral 2016/2017

A gama de quadros e bastidores LCS2 respondem às diferentes necessidades de todos os tipos de projetos e podem ser completados com uma vasta oferta de acessórios.

Saiba mais no Catálogo Geral 2016/2017

Tomadas óticas Mosaic 2 x ST, 2 x SC, 2 x LC e 2 x SC/APC.

De 2 módulos em cor branca, permitem a união de duas fibras (equipadas com conectores). Fornecidas com tampas de proteção. Equipadas com porta-etiquetas transparente.

Saiba mais no Catálogo Geral 2016/2017

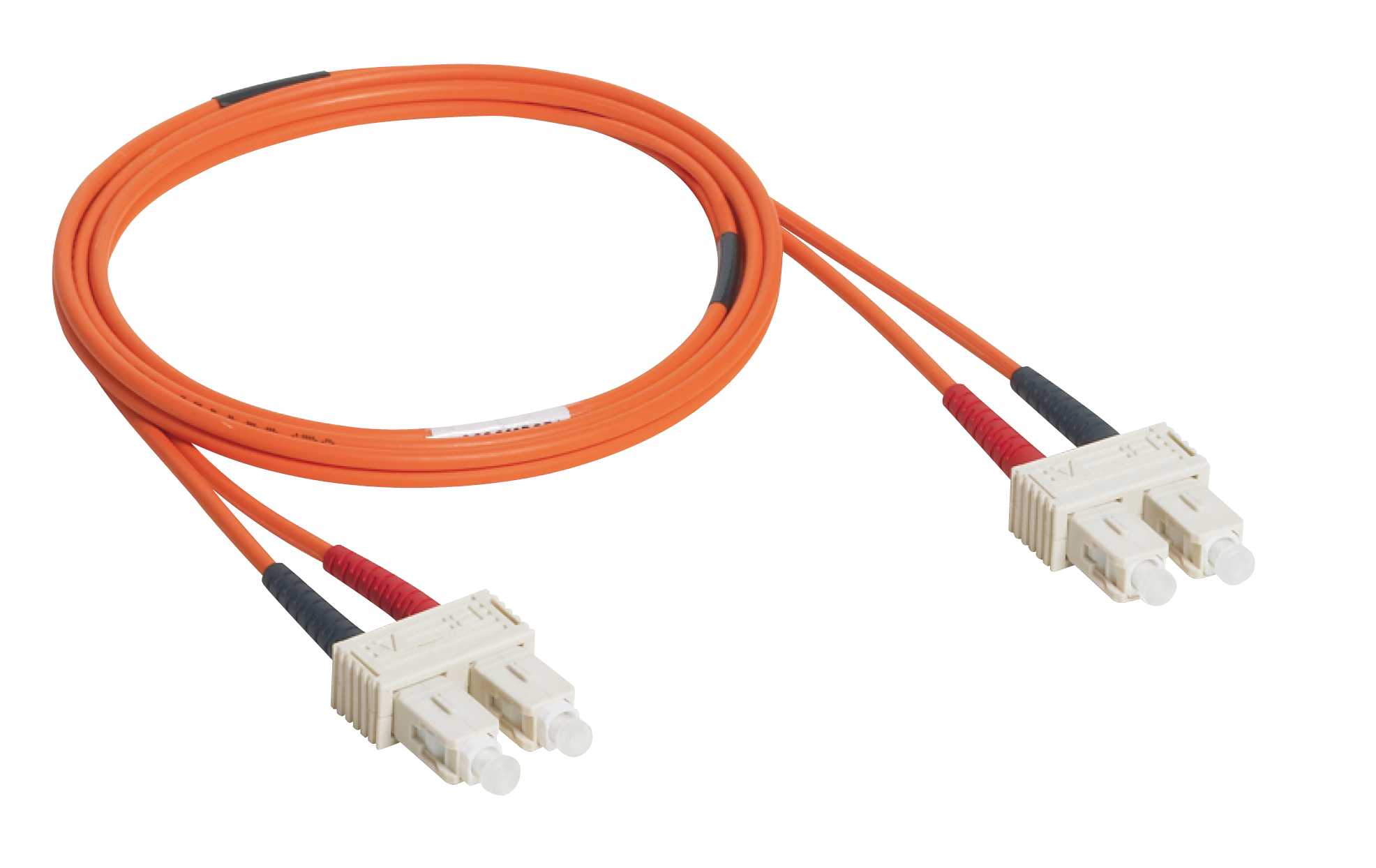

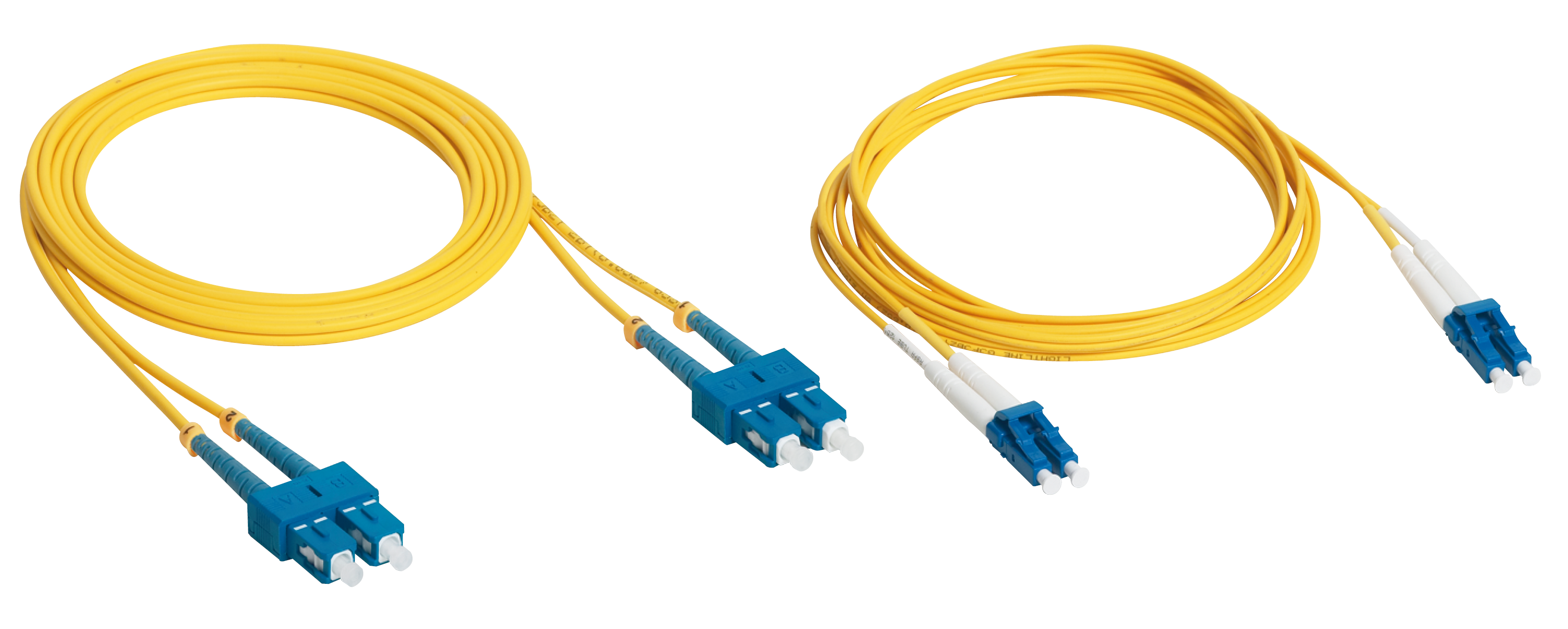

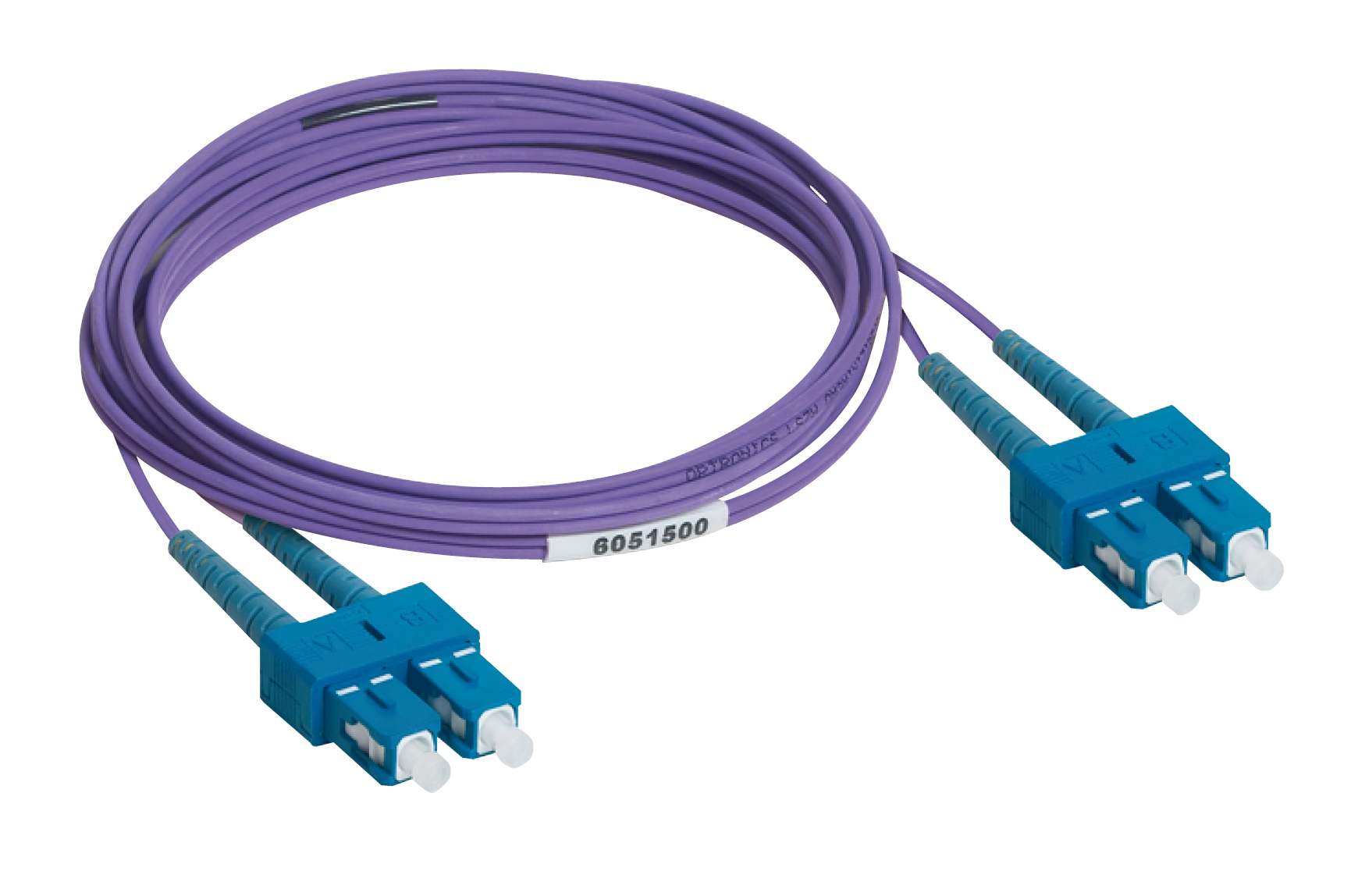

Na nossa oferta temos vários tipos de cordões,

• de fibra ótica monomodo OS1 / OS2

• de fibra ótica multimodo OM4/OM3/OM2, aptos para a redes até 10 Giga Ethernet

Com diferentes tipos de conectores, SC, LC, ST e SC/APC.

• Equipados com 2 conectores cerâmicos em cada extremidade
• Embalados e testados individualmente (relatório fornecido)
• Revestimento exterior em LSFH (Low Smoke Free Halogen)
• Perdas óticas máx: 0,3 dB

Saiba mais no Catálogo Geral 2016/2017
