Ao instalar um sistema simples de videovigilância CCTV é aconselhável que siga as quatro etapas seguintes. Se a instalação necessitar de um nível de segurança elevado, por favor contacte um técnico de vendas Legrand.

Etapa 1 - Definição do número de áreas a monitorizar

Faça uma análise com o seu cliente e escolha quais as áreas a monitorizar usando uma planta do edifício.

Etapa 2 – Definição dos resultados esperados em cada área

Para cada área a monitorizar, decida com o cliente qual o resultado esperado. Na maioria dos casos encontramos as seguintes necessidades:

• identificação,
• reconhecimento  e
• deteção de intrusos.

Para obter uma descrição dos resultados esperados, consulte a norma EN 50132-7. Um extrato da mesma é fornecido abaixo.

As dimensões de um objeto / pessoa no monitor devem ser adequados para o operador as conseguir perceber, por exemplo, identificação (identificação facial), reconhecimento (identificação total) ou monitorização (visão geral).

Se o objetivo de visualização é visualizar uma pessoa e o sistema de CCTV tem uma resolução real com limite de 400 linhas de televisão, então as dimensões mínimas da pessoa no ecrã são:

a) Para efeitos de identificação, a pessoa deve ocupar não menos de 120% da altura do ecrã.

b) Para efeitos de reconhecimento, a pessoa não deve ocupar menos de 50% da altura da imagem.

c) Para a monitorização, a pessoa não deve ocupar menos de 10% da altura da imagem.

Etapa 3 – Definição do número de câmaras e a sua localização

O número de câmaras necessárias depende da quantidade de resultados esperados. Para cada câmara a posição de instalação mais adequada é identificada, tendo em conta, os seguintes parâmetros:

• a dimensão dos objetos  a serem enquadrados  (resultados esperados),
• as distâncias entre eles,
• requisitos de instalação da câmara (interior/ exterior, saliente/encastrar,  teto, oculta, etc.).

Etapa 4 – Selecionar os aparelhos

É agora possível identificar todos os produtos necessários para o sistema CCTV: câmaras, videogravadores, monitores  e acessórios.

Câmaras: Após a informação recolhida nas primeiras etapas, é agora possível identificar quais as câmaras mais adequadas a cada área. Para ajudar na sua escolha utilize as tabelas disponíveis para esta família de produtos. Devido aos requisitos de determinadas aplicações em que não se possam usar câmaras compactas, temos também disponíveis câmaras tubulares de alto desempenho.

Para cada uma delas, podemos selecionar os mais diversos acessórios (por exemplo: suportes, chassis, focos IV, lentes varifocais).

Gravador de vídeo digital: é selecionado tendo em conta o número de câmaras a ligar e os acessórios a utilizar.

Monitores: é selecionado tendo em conta as dimensões do monitor e o espaço disponível para  a instalação.

Saiba mais no documento CCTV Bticino

Teclado retroiluminado gama Soliroc para ambientes expostos

A solução robusta, anti vândalo e estanque, ideal para instalar um controlo de acessos no exterior ou em ambientes expostos à humidade e a atos de vandalismo.

Saiba mais no documento Controlo de Acessos Legrand

Temos disponíveis 3 tecnologias:

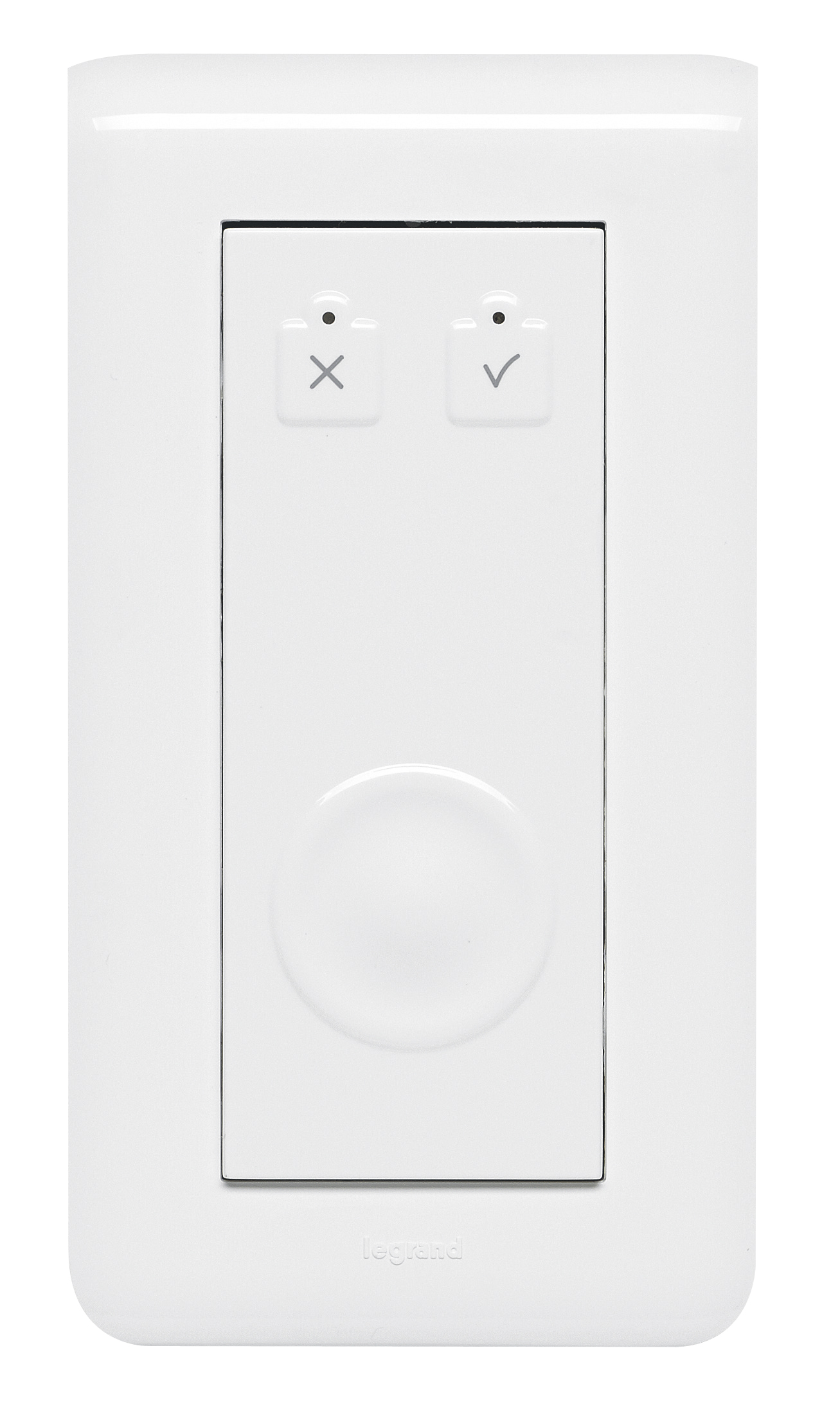

Leitor de cartões

Simplicidade e ergonomia unem-se para abrir salas de reuniões, conferências…às pessoas autorizadas e munidas dum simples cartão. Indicadores luminosos e sonoros informam os utilizadores do fecho e abertura.

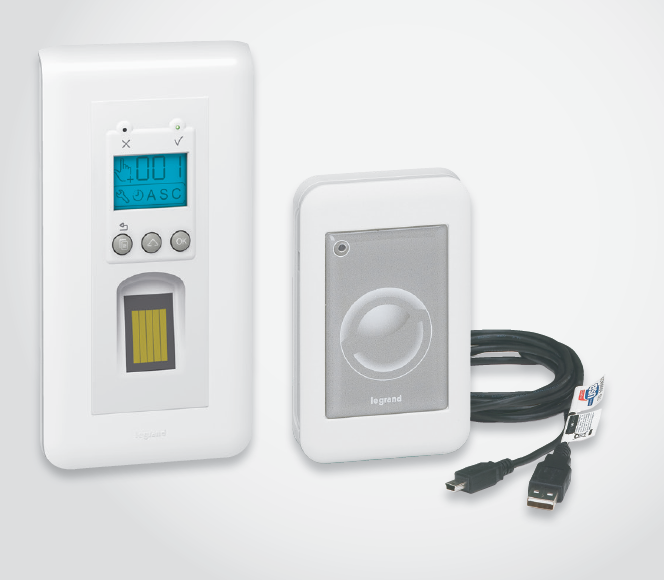

Leitor biométrico de impressão digital

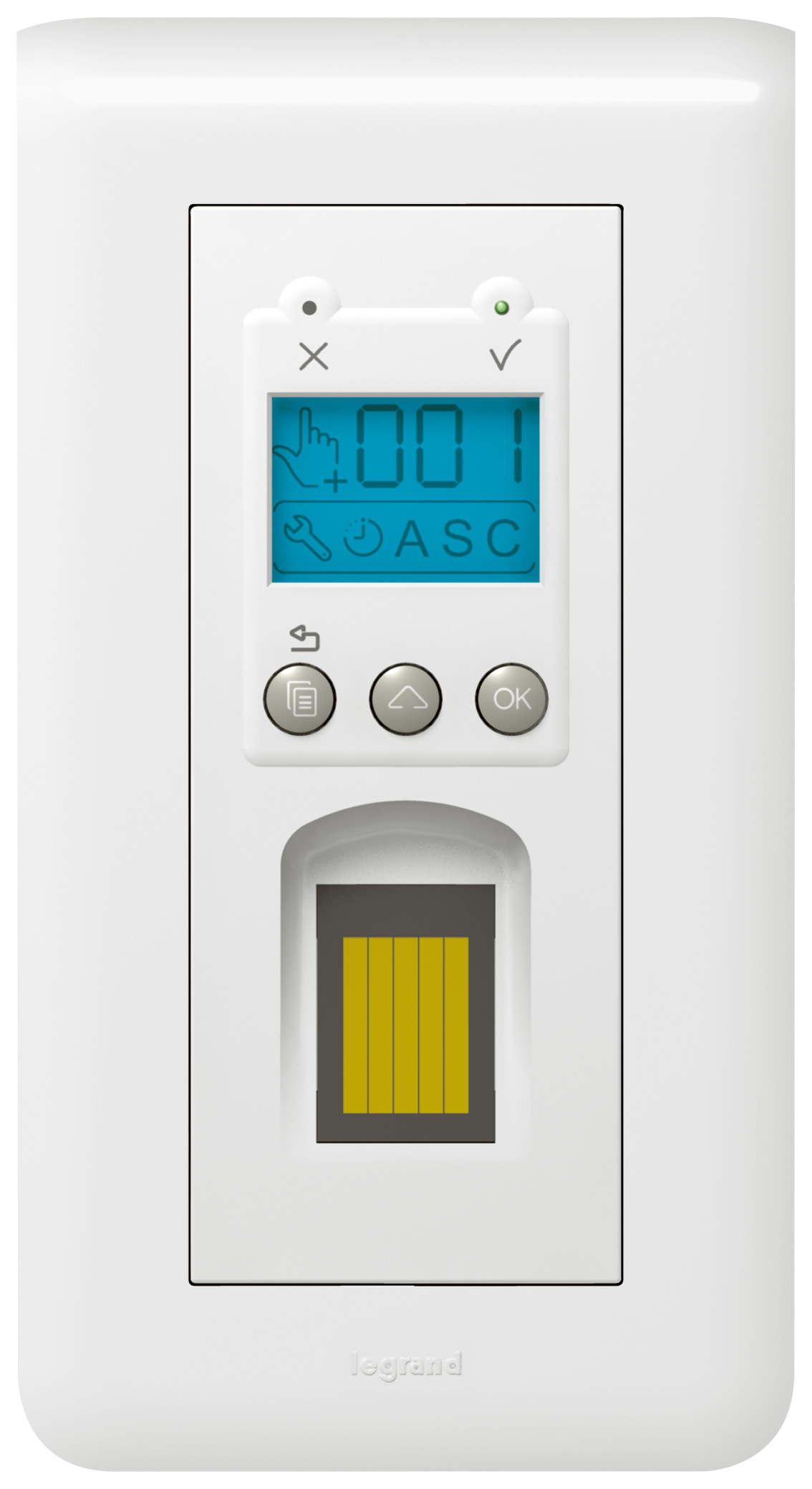

O leitor biométrico de impressão digital apoia-se num princípio simples: cada impressão digital é única, é a pessoa autorizada que passa a ser a chave de acesso. Autónomo, para uma segurança otimizada o leitor memoriza as impressões digitais autorizadas e franqueia o acesso depois do apoio do dedo.

Teclado codificado

A sua facilidade de atribuição de códigos entre 4 e 8 dígitos, permite dar acesso a várias pessoas em locais de risco reduzido: locais técnicos, manutenção...

Saiba mais no documento Controlo de Acessos Legrand

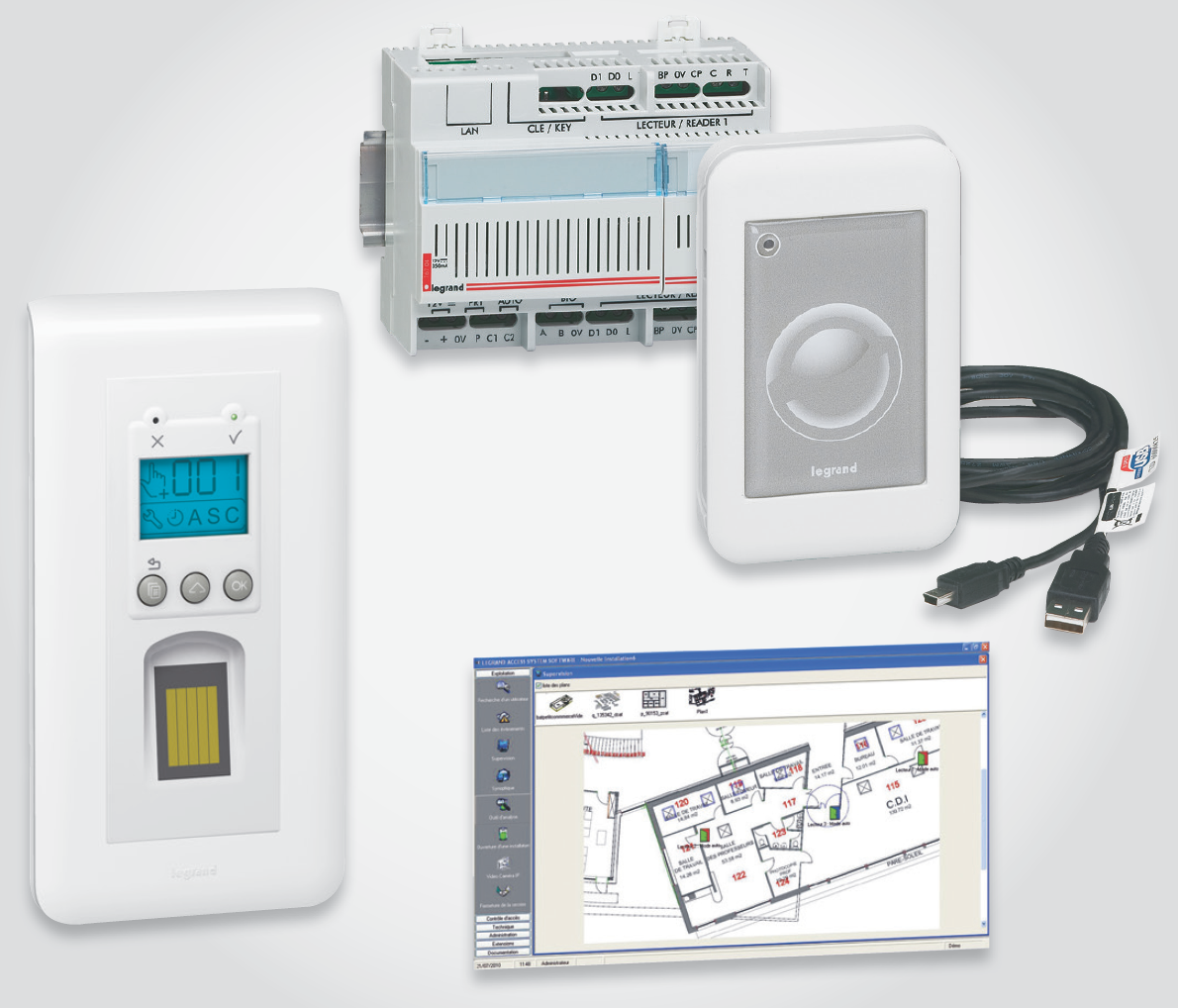

Descubra as 2 soluções: autónoma (stand-alone) ou centralizada.

• Autónoma, para gerir e garantir a segurança das pessoas, onde a gestão de eventos ou supervisão é necessária (ex. hotéis). Até 500 utilizadores, 32 grupos com codificador.

• Centralizada, para gerir escritórios ou edifícios de saúde. Até 10.000 utilizadores, 64 grupos com codificador.

Saiba mais no documento Controlo de Acessos Legrand

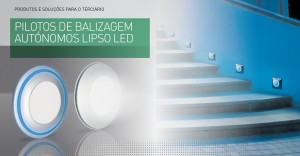

• Pilotos de balizagem autónomos
• Leds de sinalização e emergência de alta luminosidade e longa duração
• 1,5 lúmens
• 1 hora de autonomia
• IP 44 - IK 07/07
• Difusor opalino
• Tipos de iluminação: frontal e lateral
• Acabamento em zamak, cor alumínio
• Colocação em repouso com telecomando
• Leds sem manutenção

Fabricado segundo as normas: UNE-EN 60598-2-22.

Perfeita integração na decoração

Leds

Tecnologia led que maximiza o fluxo e a eficiência. Cada piloto de balizagem incorpora 4 leds de cor para sinalização e 3 leds brancos para a função de emergência. 5 cores disponíveis  azul, branco, vermelho, verde e âmbar.

Dois tipos de iluminação

• Luz de sinalização lateral: respeita a envolvência sem produzir muita luminosa.
• Luz de sinalização frontal: maior sinalização visual para realçar as mudanças de sentido e os degraus das escadas.

Possibilidades de instalação

Em caixa universal redonda ou quadrada (distância entre eixos de fixação 60 mm), caixa própria para parede tipo pladur e madeira.

Espelhos quadrados e redondos.

Saiba mais no Catálogo Blocos Autónomos de Segurança LED

Também pode saber mais sobre esta gama de produtos em www.baieslegrand.pt

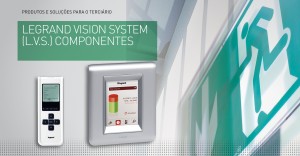

Interface de controlo

• Ref. 0 626 00
• Centraliza o estado operacional dos blocos de iluminação de segurança endereçáveis, através de uma linha BUS.
• Capacidade de ligação direta de 250 blocos endereçáveis ao interface de controlo (em estrela ou em série).
• O comprimento máximo da linha BUS é de 700 m.
• Expansão com repetidores para mais de 250 blocos endereçáveis ou linha de BUS superior a 700 m.
• A capacidade máxima do interface de controlo é de 1023 blocos endereçáveis.
• Software de monitorização incluído (definição do interface de controlo e configuração do ID para os blocos endereçáveis).

Deve estar ligado, pelo menos, um dos seguintes terminais:

• PC com software de monitorização
• Através de ecrã tátil
• PC com navegador WEB (funções limitadas)

Ligações:

• Tomada RJ 45 para rede IP
• Terminais para RS 232 e RS 485
• Mini-USB para configurações locais no PC

Fonte de alimentação:

• 230 V±- 50/60 Hz
• Bateria de Ni-Cd: 8,4 V - 0,15 Ah

Saiba mais em www.baieslegrand.pt

Ecrã táctil

• Ref. 0 626 01
• Permite controlar o estado de funcionamento de um sistema global de instalação de blocos endereçáveis.
• Ligado ao interface de controlo através de uma infraestrutura IP.
• O ecrã mostra o tipo de falha do bloco e a sua localização.
• Parametrização de alarmes e configuração da utilização do sistema.
• A instalação requer uma fonte de alimentação ref. 346020.
• Adicionar um quadro Mosaic branco ref. 0784 70 ou alumínio ref. 0791 74, fornecido com suporte.
• Montado em caixa de encastrar ref. 0 801 24.

Saiba mais em www.baieslegrand.pt

Software de monitorização

• Ref. 0 626 02
• Permite supervisionar uma instalação equipada com blocos de iluminação de segurança endereçáveis e interface(s) de controlo, seja qual for a dimensão da instalação.
• Monitorização em simultâneo de um estabelecimento, com vários edifícios, de acordo com a configuração da construção (estrutura árvore em edifícios, níveis, pisos ou zonas)
• Visualização geral do estado da instalação
• Funções de assistência à manutenção:
  • A impressão automática da lista de peças de substituição necessárias para a reparação dos blocos
  • A impressão automática da ficha de intervenção com a localização de cada bloco avariado e natureza da reparação a efetuar.

Saiba mais em www.baieslegrand.pt

Repetidor

• Ref. 0 626 03
• Permite a extensão da instalação acima dos 250 blocos autónomos ou para linhas superiores 700 m (entre a central e o repetidor).
• Classe II
• Alimentação: 230 V± – 50 Hz

Saiba mais em www.baieslegrand.pt

Ferramenta de configuração móvel IV

• Ref.  0 626 10
• Permite atribuir um ID a cada bloco endereçável através de infravermelhos
• Controlar à distância o seu estado operacional utilizando o interface de controlo.

Saiba mais no Catálogo Blocos Autónomos de Segurança LED

Também pode saber mais sobre esta gama de produtos em www.baieslegrand.pt

Legrand Vision System 2 (LVS2), configuração e monitorização sem restrições...

O programa de monitorização oferece funcionalidades adicionais ao Legrand Vision System 2 (LVS2). É fácil de instalar e utilizar, e permite vigiar sem restrições, a partir do seu computador, todas as suas instalações de iluminação de segurança geridas por um ou mais interfaces de controlo.

Configuração dos blocos autónomos

Atribua um endereço a cada bloco, consulte a lista completa de todos os blocos autónomos de segurança, suprima determinados blocos ou zonas, controle blocos a partir do computador, procure um bloco automaticamente ou mude um número de referência da listagem.

Configuração do interface de controlo

A partir do terminal de controlo pode ajustar a hora, modificar a lista de utilizadores, configurar a impressora e o contacto do alarme, identificar a instalação e, se necessário, modificar o endereçamento do interface de controlo.

Funcionamento dos blocos autónomos

Poderá, livremente, programar grupos de ensaio, modificar horas dos ensaios, desativar blocos ou zonas de trabalho, localizar um bloco específico ou ler o endereço de um bloco.

Manutenção da instalação

Será informado automaticamente, à distância, de qualquer falha da instalação. A partir do seu computador pode decidir testar a instalação manualmente: zona por zona ou inclusive aparelho a aparelho. Pode editar a lista de reparações necessárias e depois confirmá-las quando forem realizadas. Também pode aceder ao registo de avarias e imprimi-lo, assim como, o estado da instalação para o seu arquivo.

Saiba mais no Catálogo Blocos Autónomos de Segurança LED

Também pode saber mais sobre esta gama de produtos em www.baieslegrand.pt

Legrand Vision System 2 (LVS2)  é um sistema de endereçamento e monitorização dos blocos autónomos de segurança. Permite a supervisão automática de toda a instalação de iluminação de segurança a partir de um só ponto, por meio de um interface de controlo.

O programa de monitorização informa remotamente qualquer falha da instalação, com a consequente comodidade e poupança de tempo de configuração e manutenção da mesma. Também se pode utilizar para a supervisão de um ou mais edifícios.

Independentemente do tamanho da instalação, o sistema Legrand Vision System  2 (LVS2) indica o estado dos blocos autónomos à distância.

Vantagens do sistema

Segurança em tempo real

O estado de cada bloco pode ser observado num,

• PC com o programa de monitorização
• Ecrã tátil
• PC com navegador WEB (funções limitadas)

 As rondas de inspeção já não serão necessárias.

Ação rápida e precisa em caso de avaria

O interface de controlo com o software de monitorização indicam a posição exata dos aparelhos com falha, a natureza das avarias e as operações de manutenção necessárias.

Supervisão a partir de um só ponto, de todos os blocos em serviço instalados em um ou mais edifícios.

Saiba mais no Catálogo Blocos Autónomos de Segurança LED

Também pode saber mais sobre esta gama de produtos em www.baieslegrand.pt
