Respeitar o meio ambiente e as novas normas para a certificação energética dos edifícios, porque é possível obter economias de energia sem comprometer o conforto da vida moderna. Hoje, a marca Bticino oferece soluções para uma gestão inteligente da iluminação e do controlo dos consumos da energia doméstica.
“Green Switch” - iluminação apenas quando necessária
Os novos sensores “Green Switch” são uma solução inteligente para fazer uma boa gestão da iluminação, sem desperdícios, nos sectores residencial e terciário. A iluminação é ligada pelo próprio utilizador, mas desliga-se automaticamente quando não há ninguém na divisão.
Saiba mais no Catálogo Geral 2016/2017
Um “check-up” completo dos consumos e produção de energia
Usando o ecrã tátil é possível visualizar tanto os consumos dentro da própria habitação (água, eletricidade e gás), como a produção de energia e água quente com origem nos sistemas de painéis fotovoltaicos ou solares térmicos.
Só uns pequenos e simples passos para selecionar:
- o tipo de consumo a verificar
- a forma de apresentação no ecrã (instantânea ou gráfico)
- o período (dia, mês, ano)
E utilizar essas informações para aproveitar ao máximo o sistema, reduzindo o desperdício e falhas…
Saiba mais no Catálogo Geral 2016/2017
Quente ou frio apenas quando necessário
Com as soluções de termorregulação Bticino (sejam tradicionais ou MyHOME®), é possível:
- selecionar individualmente a temperatura de cada divisão
- dividir o sistema por zonas
- ativar o aquecimento apenas quando necessário (por ex.: evitando que ele seja ligado com as janelas abertas).
Em complemento, e graças à função de termorregulação por zonas, o edifício aumenta a sua classificação energética e os consumidores poupam nas suas contas.

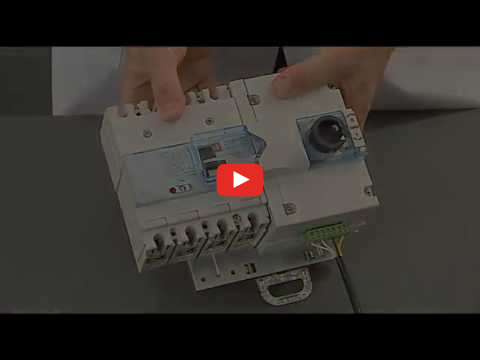

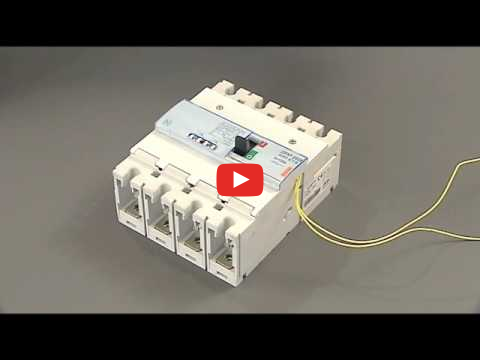

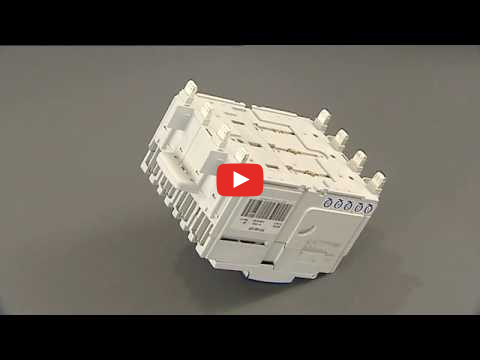

Vídeos sobre a montagem do DPX3
Recomendamos prestar especial atenção a este ponto e em caso de não se sentir capacitado, contactar com um profissional. Recordamos que, o disjuntor DPX3 é um elemento de segurança na nossa instalação elétrica.
Esperamos que vos sejam úteis e que disfrutem a montagem do disjuntor DPX3.
|

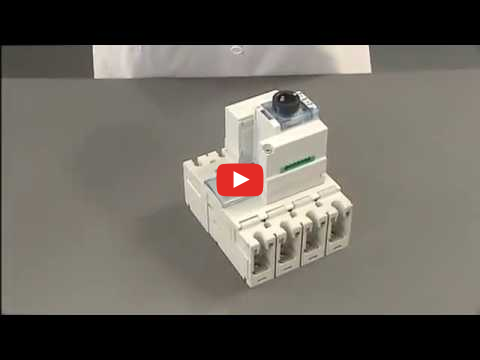

Montagem do comando |

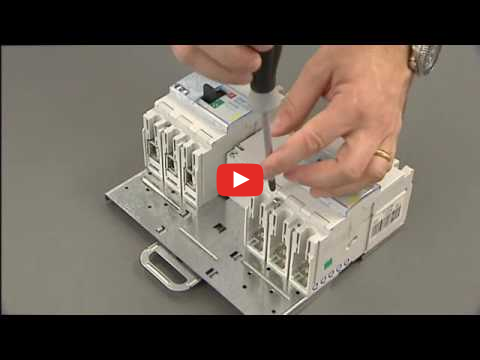

Montagem da versão |

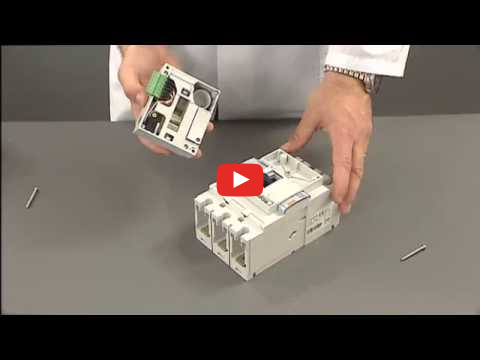

Montagem dos acessórios |
|
|
|
|
As tomadas industriais P17 PRO asseguram uma resposta para cada necessidade.
Para dar resposta a todas as configurações nas obras, a gama P17 PRO é totalmente compatível com o resto dos acessórios da gama.
Também estão disponíveis configurações à medida para necessidades específicas.
Uma gama completa de produtos que se integram perfeitamente com a nova P17 PRO.
Quadros de obra P17 PRO
Alimentação simplificada
- Permite a alimentação provisória de um edifício ou em eventos
- 2 tipos de quadros configuráveis de obra:
- portáteis (prontos a usar ou por equipar)
- para montagem mural saliente (por equipar)
- Para tomadas de encastrar P17 PRO, auxiliares de comando e sinalização e tomadas MosaicTM (com suporte adaptador)
- Fácil de instalar na parede sem necessidade de abrir o quadro
Saiba mais no catálogo Tomadas Industriais P17 Pro
Saiba mais no Catálogo Geral 2016/2017
A nova gama P17 PRO incorpora melhorias no design e na segurança para simplificar o trabalho do instalador e do utilizador. Boa aderência dos produtos, gestão otimizada do espaço interior, manuseio simplificado...
Cumprimento das normas, materiais tratados contra a corrosão… Um conjunto completo de soluções adaptadas às normas.
1. 2 POSIÇÕES DE MONTAGEM
Para as necessidades de espaço, as tomadas salientes têm 2 posições de montagem diferentes (5° ou 25°) que permitem adaptar-se ao espaço disponível sem alterar a base.
2. BUCIM INTEGRADO
Bucim integrado com sistema antivibração que permite uma retenção ótima do cabo ao longo do tempo.
3. FÁCIL MANIPULAÇÃO
Zonas de aderência no corpo do produto móvel e do retentor.
4. TAMPA DE ABERTURA
Para facilitar a conexão e desconexão. A tampa mantém-se na posição aberta para as tomadas salientes e de encastrar.
5. INDICADOR DE POSIÇÃO
As marcas na tampa das tomadas IP 66/67 indicam a posição de aberto ou fechado.
Segurança e meio ambiente
- De acordo com as normas IEC 60 309 1 e 2
- Instalações de produção com a certificação ISO 14001 e ISO 9001
- Excelente resistência aos produtos químicos
- As tomadas e fichas são de poliamida 6
- Parafusos com tratamento anti corrosão, molas aço inox para as tampas das tomadas
- Resistente a temperaturas de - 25°C a + 40°C
- Materiais recicláveis sem halógenos
- Embalagem em caixas não individuais
- Produtos com Eco passaporte - PEP
As tomadas industriais P17 PRO asseguram uma rápida instalação
A competitividade é um elemento chave na execução das obras, a gama P17 PRO apresenta vantagens úteis e intuitivas que permitem simplificar cada gesto, libertar espaço para cablagem, garantir uma rápida conexão nas melhores condições possíveis.
1. SISTEMA DE ABERTURA/FECHO RÁPIDO
Desbloqueio pressionando com uma chave de parafusos. Uma marca indica a posição do bloqueio. Abertura girando as 2 partes em sentido oposto.
2. DESCARNAR DOS CABOS
Uma marca permite visualizar rapidamente o comprimento do cabo a descarnar. Possibilidade de utilizar cabos com ponteiras.
3. SOMENTE UM PARAFUSO POR BORNE
Um único parafuso PZ 2, imperdível, por borne de ligação. O mesmo tipo de parafuso para os 2 calibres de 16 e 32 A.
4. FIXAÇÃO DA TAMPA
Parafusos inoxidáveis imperdíveis de bloqueio rápido e cabeça mista (para chave de fenda ou estrela) para uma ótima estanquidade e resistência à corrosão.
5. FÁCIL EXTRAÇÃO
As partes ativas do produto podem-se extrair da base mural, para facilitar a cablagem.
6. FÁCIL CABLAGEM
Espaço para a cablagem ótimo o que facilita as ligações.
7. FÁCIL SUBSTITUÇÃO
Entre eixos de fixação das tomadas de 16 A idênticos à gama antiga (70 mm). Marcas na parte posterior da base da tomada para 32 A.
8. ENTRADAS DOS CABOS
4 entradas de cabos com pré-cortes na parte superior, inferior e posterior da base da tomada para a entrada de bucins ISO ou tubos.
Adaptáveis, estanques, robustos e ideais para serem facilmente integrados em qualquer ambiente industrial.
Elevado nível de estanquidade, excelente resistência mecânica e conformidade com as normas em vigor nas diversas opções disponíveis proporcionam a melhor solução para as aplicações mais exigentes.
Saiba mais no Catálogo Geral 2016/2017
Uma gama de acessórios comuns facilitam o uso e tornam a tarefa da cablagem mais cómoda.
|
Fixações finais: montagem sem parafuso |
Gestão de blindagem dos cabos com acessórios específicos |
Adição de funções: Seccionamento, fusíveis miniatura 5x20, fusíveis tipo automóvel, etc. |
|
Inserção automática de pentes até ao passo 8 em duas zonas distintas |
O indicador de fusão de fusível pode ser adicionado no último instante |
Possibilidade de marcação manual (Cab 3, …) |
Os bornes de ligação Viking™ 3 podem ter 2 tipos de ligadores por parafuso altamente robustos e seguros e automáticos com mola de grande confiança e rapidez.
Ligador por parafuso
Outras inovações
Dimensão otimizada, tampas finais uniformizadas e fixações finais sem parafuso, fazem da nova Viking™ 3 uma gama mais fácil de montar, ligar e marcar.
Altura igual para bornes de 16 mm2 até 70 mm2
Bornes de terra de fixação direta sem parafusos em calha ómega (para bornes de passo 5 a 10)
Uma só tampa final para bornes de passo 5 a 10
Ligador automático com mola
Outras inovações
A escuta ativa de quadristas e instaladores, levou a I&D da Legrand à criação de uma inovadora gama de bornes automáticos Viking 3 que, para além da qualidade da ligação, apresenta muitas outras vantagens.
Tampas finais integradas nos bornes de passo 6 a 12
Pentes de ligação e marcações estão perfeitamente visíveis
Tamanho dos bornes otimizado. Para iguais características elétricas, na largura total de 5 bornes passo 6 podem fixar-se 6 bornes de passo 5.
Descarregadores de sobretensões, uma gama completa para todos os níveis de risco
A eficácia da proteção contra as sobretensões transitórias requer um equilíbrio entre o nível de risco, a posição e tipo de descarregador de sobretensões. Em plena conformidade com as normas internacionais, a gama de descarregadores de sobretensões da Legrand de tipo 1 (T1) e 2 (T2) permitem responder a todas as necessidades das instalações de baixa tensão.
- Descarregadores de sobretensões (sem proteção integrada) necessitam de uma proteção associada por disjuntores ou fusíveis. São destinados à proteção das instalações terciárias e industriais.
- Blocos descarregadores de sobretensões adaptáveis (T2) - O disjuntor de proteção obrigatório associa-se diretamente ao descarregador de sobretensão sem cablagem. Estes descarregadores de sobretensões destinam-se à proteção das instalações terciárias e industriais ao nível dos quadros de distribuição.
- Descarregadores de sobretensões monobloco (T2) - A proteção contra as sobrecargas e os curto-circuitos está integrada no descarregador de sobretensão. É a escolha da simplicidade para as pequenas instalações terciárias ou residenciais. É também a certeza da combinação perfeita entre o descarregador de sobretensão e a sua proteção associada, para a máxima segurança.
Proteção ideal e adaptação às práticas locais
Os novos descarregadores de sobretensões Legrand 1P+N e 3P+N asseguram a proteção ideal dos equipamentos eletrónicos, oferecendo uma solução universal adaptada às práticas de instalação de todos os países. Disponíveis para todos os níveis de corrente de descarga.
Descarregadores de sobretensões adaptáveis, fiabilidade e segurança reforçada
Exclusividade Legrand, os blocos de descarregadores de sobretensões adaptáveis simplificam e asseguram a colocação em serviço e a manutenção quando é permitida a escolha do disjuntor associado segundo as necessidades de coordenação ou de seletividade da instalação.
Design e funcionamento, uma integração perfeita nos quadros de distribuição
Uma marcação clara e identificável para facilitar a manutenção, uma coerência com o design dos aparelhos modulares Legrand, funcionalidades bem pensadas: os novos descarregadores de sobretensões integram-se perfeitamente nas filas modulares dos quadros de distribuição Legrand.

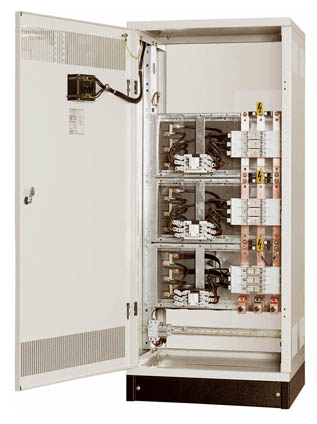

As baterias de condensadores ALPIMATIC são baterias automáticas de comutação por contactores eletromecânicos.
Estas baterias são compostas por racks:
- tipo standard e H para a série M
- tipo SAH para a série MS
O conjunto, controlado por um relé varimétrico, é integrado num quadro ou armário:
- IP 31 – IK 05
- Proteção das partes sob tensão contra os contactos diretos
- Classe de temperatura de funcionamento - 10 / + 45º C e armazenagem – 30 / + 60º C
- Ventilação natural (forçada no tipo SAH)
- Cor: armário cinzento e o rodapé preto
- Normas: EN 60439-1 e IEC 60439-1 e 2
A sua modularidade permite uma fácil ampliação e manutenção.
Baterias tipo standard, 400 V 50 Hz
Tensão máxima admissível 470 V – 24 h / 24 h. Grau de polução harmónica SH/ST < 15%.
Baterias tipo H (reforçada), 440 V – 50 Hz
Tensão máxima admissível 520 V – 24 h / 24 h. Grau de poluição harmónica 15% < SH/ST < 25%.
Baterias tipo SAH standard, 400 V – 50 Hz
Com indutâncias de proteção
Tensão máxima admissível 470 V – 24 h / 24 h. Grau de poluição harmónica 25% < SH/ST < 35%.
Baterias tipo SAH reforçada 400 V – 50 Hz
Com indutâncias de proteção
Tensão máxima admissível 520 V – 24 h / 24 h. Grau de poluição harmónica 35% < SH/ST < 50%.
Baterias tipo SAH extra reforçada 400 V – 50 Hz
Com indutâncias de proteção
Tensão máxima admissível 620 V – 24 h / 24 h. Grau de poluição harmónica SH/ST > 50%.
Saiba mais no documento Compensação Energia Reativa
