A Legrand complementa a suas gamas de proteção com soluções de proteção por fusíveis para todo o tipo de necessidades.

Fusíveis de facas

• Tipo gG e aM
• Calibres de 25 a 1250 A
• Alto poder de corte 120.000 A
• Tamanhos desde 000/00 a 4

Fusíveis cilíndricos

• Tipo gG e aM
• Calibres de 1 a 125 A
• Poder de corte de 20.000 a 100.000 A
• Tamanhos 8 x 32, 10 x 38, 14 x 51 e 22 x 58 mm

Saiba mais no Catálogo Geral 2016/2017

Os interruptores - seccionadores permitem separar eletricamente a totalidade ou parte de uma instalação e assegurar pelo seccionamento a segurança das pessoas intervenientes.

Interruptores - seccionadores DPX³- I com corte plenamente aparente

Os interruptores de manobra em caixa moldada asseguram o corte em carga e o seccionamento das linhas elétricas em baixa tensão.

Os DPX³- I possuem um poder de seccionamento de 160 a 1600 A e recebem os auxiliares de comando e sinalização dos DPX3 correspondentes que permitem o controlo do seu estado e o comando do seccionamento à distância. Fixação em calha DIN ou em platina até 250 A, e acima de 250 A só em platina.

Interruptores - seccionadores com corte visível

Os interruptores-seccionadores com corte visível garantem o corte em carga por seccionamento visível e ação positiva dos contatos. O "corte visível" significa que, a posição real dos contatos é visível pela pessoa interveniente através de uma janela.

Os DPX-IS possuem um poder de seccionamento de 63 a 1600 A, comando frontal, lateral direito ou esquerdo. Função de encravamento integrada no punho.

OS VISTOP possuem um poder de seccionamento de 32 a 160 A e existem em duas versões :

• comando lateral direito ou esquerdo exterior
• comando frontal direto

Punho encravável por cadeado na posição aberto

Saiba mais no Catálogo Geral 2016/2017

A Legrand complementa a suas gamas de proteção modular com soluções de comando, sinalização e outras funções modulares para responder a todas as aplicações.

Interruptores-inversores, botões e interruptores de botão CX³

   Gama completa até 32 A, com identificação da função através de punho ou botão de cor cinzenta e porta-etiquetas.

• Inversor, duplo inversor, comutador, duplo comutador e interruptor
• Botões simples, botões duplos sem sinalizador e com sinalizador
• Interruptores de botão simples e duplos com sinalizador


Saiba mais no Catálogo Geral 2016/2017

Interruptores-seccionador DX³ - IS

Gama completa de interruptores-seccionadores unipolares, bipolares, tripolares e tetrapolares de 20 a 125 A, com contactos de corte duplo e corte plenamente aparente.

• Interruptores -seccionadores para disparo à distância
  • Podem ser equipados com bobinas de disparo à distância
  • Aceitam os auxiliares de comando e de sinalização comuns aos disjuntores DX3
  • Aceitam comandos motorizados
  • Punho vermelho
  • Indicação visual do estado real dos contactos
  • Em caso de defeito na abertura, o punho fica em posição central e o indicador vermelho assinala o pólo em defeito

• Interruptores -seccionadores
  • Punho cinzento
  • Aceitam 1 auxiliar de sinalização DX3

Saiba mais no Catálogo Geral 2016/2017

Sinalizadores CX³

Os sinalizadores CX³, simples, duplos e triplos, são fornecidos com difusor e lâmpada LED não intermutável. Os LED’s têm uma longa duração de vida e baixos consumos. Permitem a passagem do pente de alimentação.

Saiba mais no Catálogo Geral 2016/2017



Corta-circuitos seccionadores

Os corta-circuitos seccionadores unipolares, unipolares + neutro, bipolares, tripolares e tripolares + neutros utilizam fusíveis cilíndricos industriais tipo aM ou gG.

ICC:

- 20 kA com fusíveis 8 x 32 mm
- 100 kA com fusíveis 10 x 38 mm

Saiba mais no Catálogo Geral 2016/2017

Automáticos de escada

Os automáticos de escada permitem a ligação de um circuito de iluminação durante um tempo pré-determinado. Aceitam a passagem do pente de alimentação. E autoproteção em caso de botão bloqueado.

• Automático de escada eletrónico
• Automático de escada eletrónico multifunções
  • Entradas para comando separado (deteção de presença, videoporteiro...)
  • Função pré-aviso de extinção (visualização do fim da temporização)
  • Função longa duração (1 hora) e extinção manual

Saiba mais no Catálogo Geral 2016/2017


Relés temporizados

Os relés temporizados permitem comandar aparelhos (iluminação, ventilação, automatismo, sinalização) em função de uma temporização determinada.

• Atrasado à operação

Permite atrasar a ligação de uma carga (alarme, iluminação, contactor...).

O relé de saída liga ao fim da temporização T, iniciada com a alimentação da entrada de comando e desliga com a desalimentação da entrada de comando.

• Atrasado à desoperação

Permite atrasar o desligar de uma carga (ventilação…).

O relé de saída liga com a alimentação da entrada de comando e desliga após a temporização T, iniciada com a desalimentação da entrada de comando.

• Pisca-pisca

Permite comandar uma carga por períodos de tempo diferentes e de forma cíclica, enquanto durar a alimentação da entrada de comando.

O relé de saída liga com a alimentação da entrada de comando e desliga ao fim da temporização T1. Religa após a temporização T2, repetindo o ciclo sucessivamente.

• De impulsos

Permite ligar uma carga por um período pré-determinado (contactor…).

O relé de saída liga com a alimentação da entrada de comando (que pode ser de impulso) e desliga após a temporização T, iniciada com o impulso de comando.

• Temporizado à operação

Permite ligar uma carga por um período pré determinado.

O relé de saída liga com a alimentação da entrada de comando e desliga após a temporização T, iniciada com a alimentação da entrada de comando.

• Multifunções
  • Atrasado à desoperação
  • Atrasado à operação
  • Atrasado à operação/desoperação
  • De impulsos
  • De impulsos e contacto de passagem
  • Temporizado à operação
  • Pisca-pisca (saída aberta)
  • Totalizador atrasado à operação
  • Totalizador temporizado à operação


Saiba mais no Catálogo Geral 2016/2017

Interruptores horários programáveis

Permitem ligar e desligar cargas em função de horários pré-definidos.

• Digitais

Um passo de programa corresponde a um horário de abertura e de fecho do circuito por dia, podendo repetir-se vários dias da semana.

Salvaguarda permanente do programa
Comutador manual de marcha/paragem forçadas
Mudança automática da hora verão/inverno

o standard

Capacidade 8 passos de programa
Tempo mínimo de comutação: 1 min

o Multifunções, programa semanal

Capacidade 56 passos de programa
Programação direta no teclado com possibilidade de transferência de programa pré-gravado na chave de transferência
Programa diário ou semanal
Possibilidade de programas aleatórios (ciclos irregulares), dias feriados / férias
Função cíclica e conta-horas de funcionamento
Tempo mínimo de comutação: 1 s

o Multifunções, programa anual - astronómico

Capacidade 3 x 28 passos de programa/saída
Programação direta no teclado com possibilidade de transferência de programa pré-gravado na chave de transferência
Capacidade 3 x 28 passos de programa por saída
- 28 programas semanais ou astronómicos
- 28 programas anuais
- 28 programas excecionais
Possibilidade de programas aleatórios (ciclos irregulares), dias feriados / férias
Função cíclica e conta-horas de funcionamento
Função astronómica
Tempo mínimo de comutação: 1 s

o Astronómico

Para comando de circuitos de iluminação com a comutação calculada em função da data, hora e coordenadas geográficas do local
As saídas são ativadas ao pôr do sol e desativadas ao nascer do sol
Possibilidade de derrogação de ± 120 min
Possibilidade de desativação das saídas entre o pôr e o nascer do sol, por interruptor horário

• Analógicos



  Gama com interruptores horários com programa diário ou semanal e com ou sem reserva de marcha. A programação é feita por segmentos imperdíveis. E tem comutador manual de 3 posições ON-AUTO-OFF na face frontal.

Saiba mais no Catálogo Geral 2016/2017

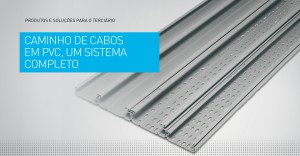

Caminhos de cabos em PVC solução ideal para ambientes húmidos e corrosivos.

• Ambientes húmidos e salinos - Instalações portuárias, estações de purificação, spas, piscinas, aeroportos, estações ferroviárias, pontes, etc... As características específicas do PVC, combinadas com a solução de caminho de cabos, permitem propor uma solução fácil e segura para instalar em todas as configurações possíveis.

• Interior ou exterior – Pode ser instalado no interior ou ao ar livre devido à sua excelente resistência aos UV e à intempérie.

• Ambientes comerciais - Armazéns, parques de estacionamento, escritórios, serviços, etc...

• Ambientes industriais – Indústria química ou petroquímica, indústria de papel, indústria de processamento de alimentos, etc...

Uma gama completa

Uma gama exclusiva e completa de acessórios de suporte, suspensão, fixação e união para qualquer tipo de instalação.

• Calhas lisas e perfuradas, com tampas, uniões e acessórios que permitem uma instalação rápida.
• Múltiplas opções de larguras e alturas:
  • altura, 50, 75 e 100 mm
  • largura de 75 a 600 mm

• União rápida adaptada às diferentes dimensões. Encaixe simples sem ferramenta. Disponível para as duas versões: base standard e base reforçada.

• Acessórios de suporte: horizontais, verticais, de suspensão...

Vantagens

• Mais de 100 acessórios de acabamento com tampa de encaixe, para aplicação mural ou suspensa.

• Acessórios com tampa e uniões integradas nas suas extremidades, para facilitar a instalação.

• Montagem da tampa do acessório por encaixe direto após colocação da tampa das calhas. Desmontáveis só com ferramenta.

• Dupla perfuração no fundo das calhas
  • 9 x 25 mm para parafusos PVC M8 (Ø8 mm)
  • 7 x 25 mm para parafusos metálicos M6 (Ø6 mm)

Saiba mais no Catálogo Geral 2016/2017

Os blocos de escritório de encastrar podem ser instalados em todos os mobiliários de escritório (mesas, bancadas, estantes,…) e paredes, em função das necessidades dos utilizadores.

Esta solução integrada garante acesso facilitado das correntes fortes e fracas no posto de trabalho.

Sinergia Mosaic^TM: Múltiplas possibilidades a partir das funções MosaicTM permitem obter funcionalidade adaptada a cada exigência

Acabamento de alta qualidade: solução estética em alumínio, branco e preto, proporcionando uma integração discreta no mobiliário ou na parede (2 a 40 mm de espessura)

Saiba mais no documento Soluções para os Postos de Trabalho

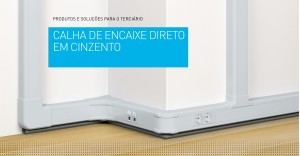

O sistema DLP Cinzento de encaixe direto deverá ser instalado em espaços total ou parcialmente visíveis e para os quais se pretenda ter um sistema de distribuição de circuitos com calhas mais discretas e/ou menos sensíveis a riscos, manchas ou poeiras.

• 2 dimensões, 80 x 50 mm, 130 x 50 mm e 180 x 50 mm, com 1 e 2 compartimentos
• RAL 7035

Saiba mais no Catálogo Geral 2016/2017

Para ligação de diversos aparelhos equipados de fichas com e sem terra: equipamentos de classe I (isolamento simples) ou classe II (isolamento duplo), lâmpadas, PC, TV, equipamentos de som, etc.

Estes blocos são extraplanos, tornando possível a sua colocação atrás de um móvel. Possibilidade de fixação, através do acessório da embalagem, na parede, num móvel, numa secretária...

Saiba mais no Catálogo Geral 2016/2017

• Proteção dos aparelhos elétricos, eletrónicos e do circuito telefónico contra trovoadas e sobretensões
• Com sinalização do estado do limitador de sobretensões
• Fácil de transportar

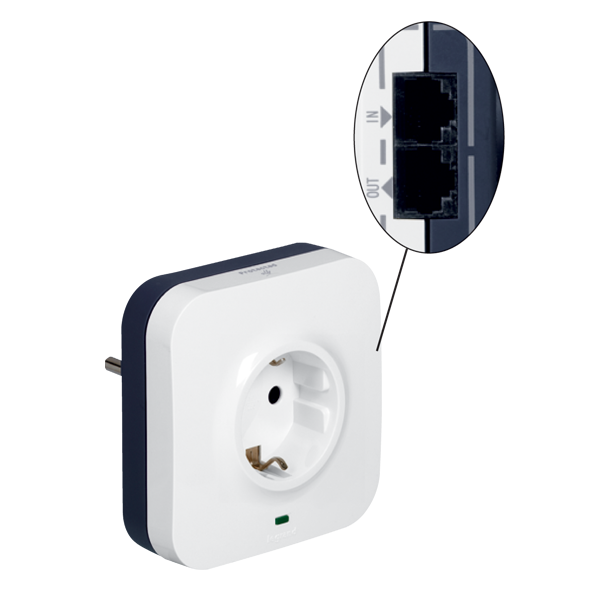

Ref.:  6 946 70

• 1 x 2P+T
• 2 x RJ 45

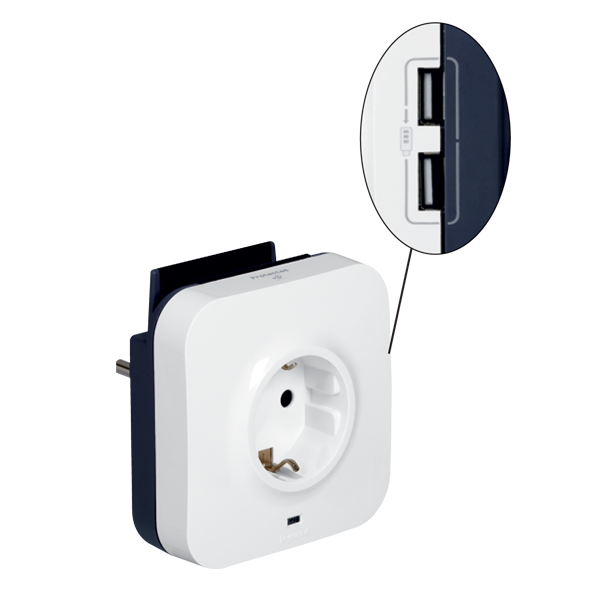

Ref.: 6 946 71

• 1 x 2P+T
• 2 x USB
• Base de suporte para telemóveis

Nota:  Nesta gama existe, ainda, uma ficha de vigília com detetor crepuscular integrado: personalização possível graças a 4 etiquetas de cores diferentes + 1 etiqueta de papel personalizável.

Saiba mais no Catálogo Geral 2016/2017

Permitem ligar e proteger os equipamentos da casa. Estão equipados de interruptor com sinalização de tensão (manipulável por mão ou pé), de 4 ou 6 tomadas 2P+T e cabo de alimentação de 1,5 ou 3 metros. Potência máxima é de 3.500 W a 230 V.

COM INDICADOR DE CARGA E DISJUNTOR DE PROTEÇÃO

Equipado com:

• indicador de carga, que assinala a potência consumida pelos aparelhos ligados (máx. 3.500 W)
• disjuntor de proteção, que corta automaticamente a corrente caso a potência máxima admissível seja ultrapassada.

Rearme manual, após desligar um ou mais aparelhos.

COM PROTEÇÃO CONTRA SOBRETENSÕES

Protege os aparelhos elétricos e eletrónicos (TV, Hi-Fi, DVD, informáticos...) contra trovoadas e sobretensões.

Com sinalização do estado do limitador de sobretensões:

• Ligado: aparelhos protegidos.
• Desligado: limitador de sobretensões inutilizado, é necessário substituir o bloco multitomadas

Saiba mais no Catálogo Geral 2016/2017

Ref. : 6 946 48

Modelo equipado com:

• 1 tomada “master”, que controla os consumos das 4 tomadas “slave”
• 4 tomadas “slave”
• 1 tomada não controlada
• proteção contra sobretensões e sobrecargas

A tomada não controlada foi pensada para ficar disponível para aparelhos que devem estar sempre ligados (por ex.: box da TV por cabo, relógio digital, candeeiro da sala, etc.)

Como proceder?

• Ligue a TV na tomada "master"
• Ligue o leitor de DVD, a consola de jogos, o amplificador de som, etc. nas tomadas "slave"
• Quando ligar a TV, as tomadas “slave” recebem energia e os aparelhos são ligados
• Quando desligar a TV (seja em modo “standby” ou mesmo completamente desligada), a energia nas tomadas “slave” é automaticamente cortada e os aparelhos são também desligados

Saiba mais no Catálogo Geral 2016/2017
