Disjuntores e interruptores diferenciais DX³ PdC > 6 kA

A gama de disjuntores DX³ amplia as suas características para responder a todas as aplicações que exijam rendimento, seletividade e associação.

• Intensidade nominal de 1 a 125 A
• Unipolares, unipolares + neutro, bipolares, tripolares e tetrapolares
• Curvas B, C, D e Z (para curva Z, consulte-nos)
• Versão para corrente contínua
• Também disponível apenas com disparador magnético (DX³ MA)
• Poder de corte até 50 kA de acordo com a norma EN 60898-1 e a norma EN 60947-2

Altos poderes de corte e fortes intensidades nominais

Disjuntores DX³ até 50 kA e 125 A combinam com êxito um poder de corte elevado, uma alta intensidade nominal e um tamanho compacto.

• Secção de ligação máxima: 35 mm² até 63 A (1 módulo / pólo),  50 mm² a partir de 63 A e 70 mm² a partir de 80 A (1,5 módulos / pólo)

• Identificação do poder de corte: sinalização colorida no punho



• Guia de cablagem garante que o cabo está na posição adequada

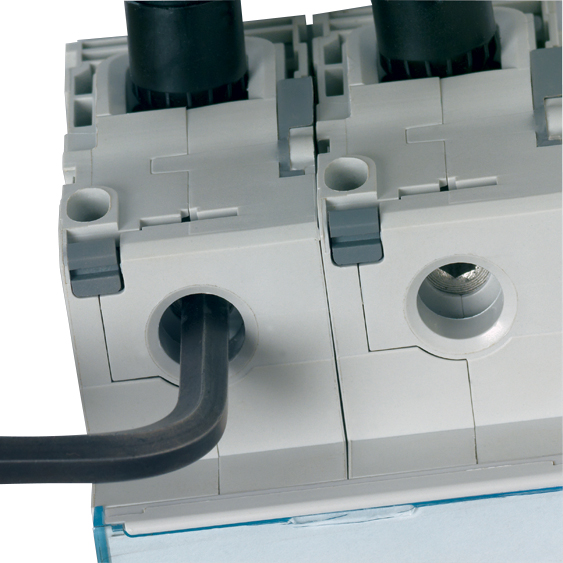

• Instalação segura com chave hexagonal para garantir um bom aperto



• Segurança acrescida com garantia de proteção IP2X impedindo qualquer risco de contacto com peças sob tensão mesmo quando o painel frontal está retirado

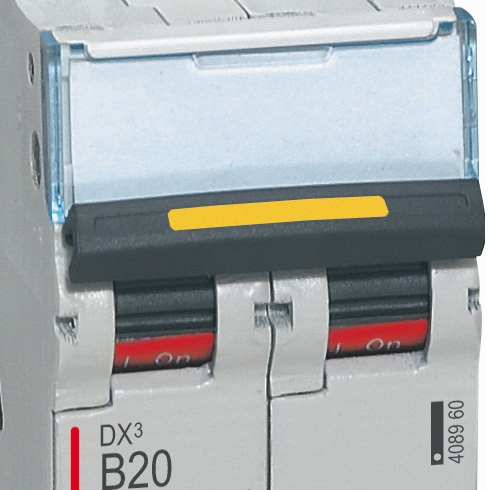

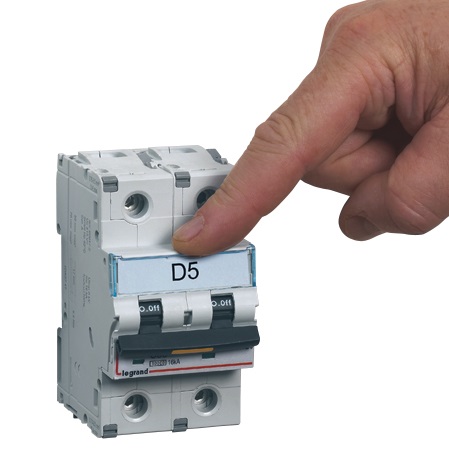

• Porta-etiqueta inovador com sistema de  abertura/fecho melhorado e excelente retenção da etiqueta assegurada durante o transporte

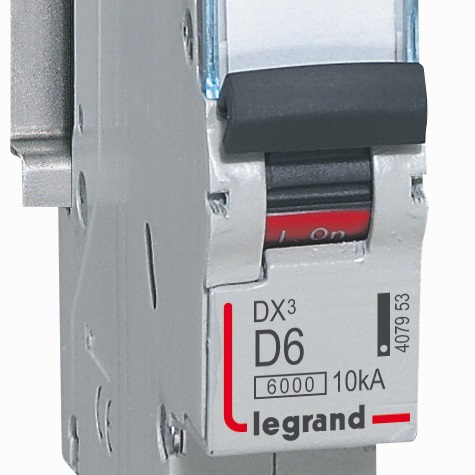

• Marcação com identificação clara do poder de corte, da curva de disparo e do calibre

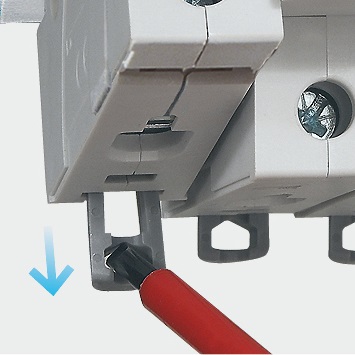

• A dupla garra permite a substituição de um aparelho sem desligar a fila inteira

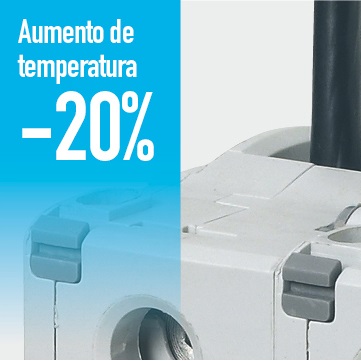

• Ligações duráveis com compensação para o  efeito de afrouxamento para garantir uma boa retenção ao longo do tempo e um contato consistente

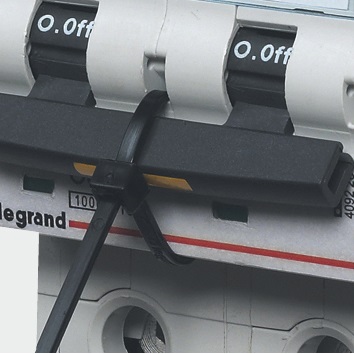

• Encravamento em posição "aberto" com uma simples braçadeira Colring

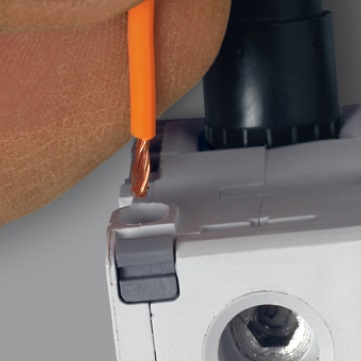

• Ligação fácil e segura com bornes para repicagem IP2X que servem para ligar um circuito auxiliar ou um dispositivo de medida



• Binários de aperto superiores ao recomendado pela norma

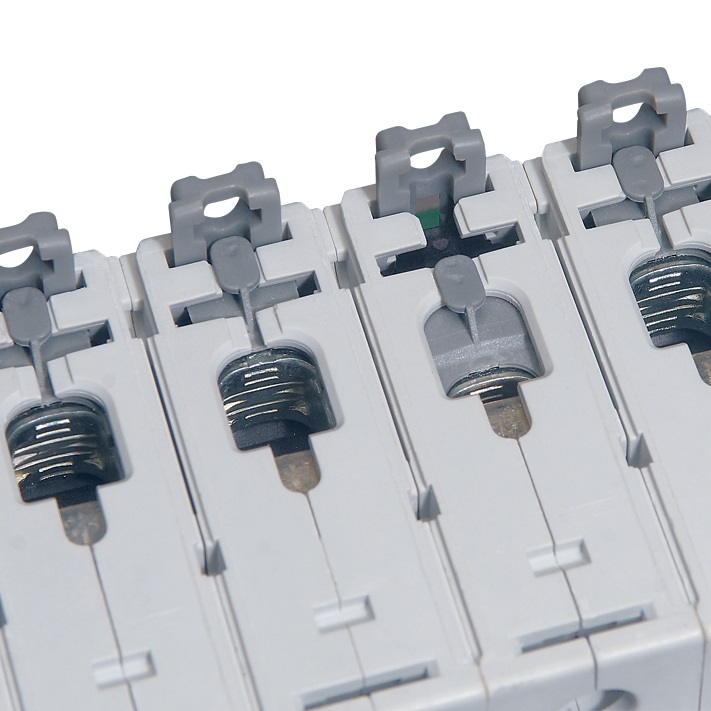

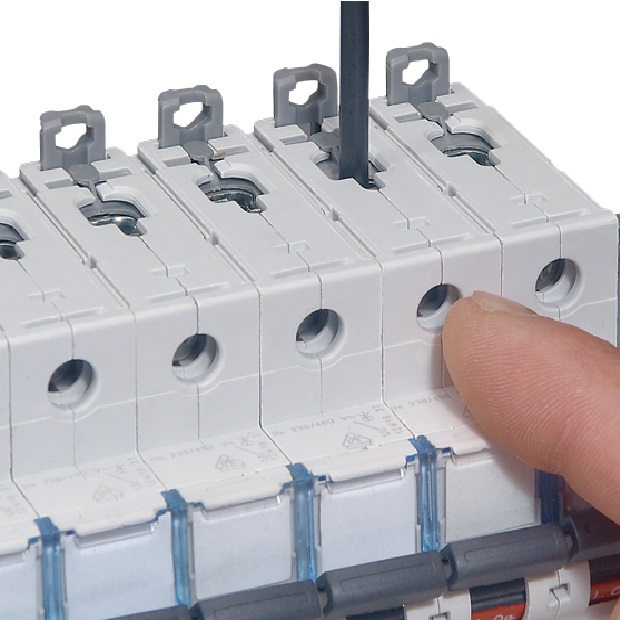

• Separadores retratáveis integrados, sem necessidade de acessório adicional para isolar as ligações em todos os poderes de corte e os calibres altos dos disjuntores de 1,5 módulos / pólo

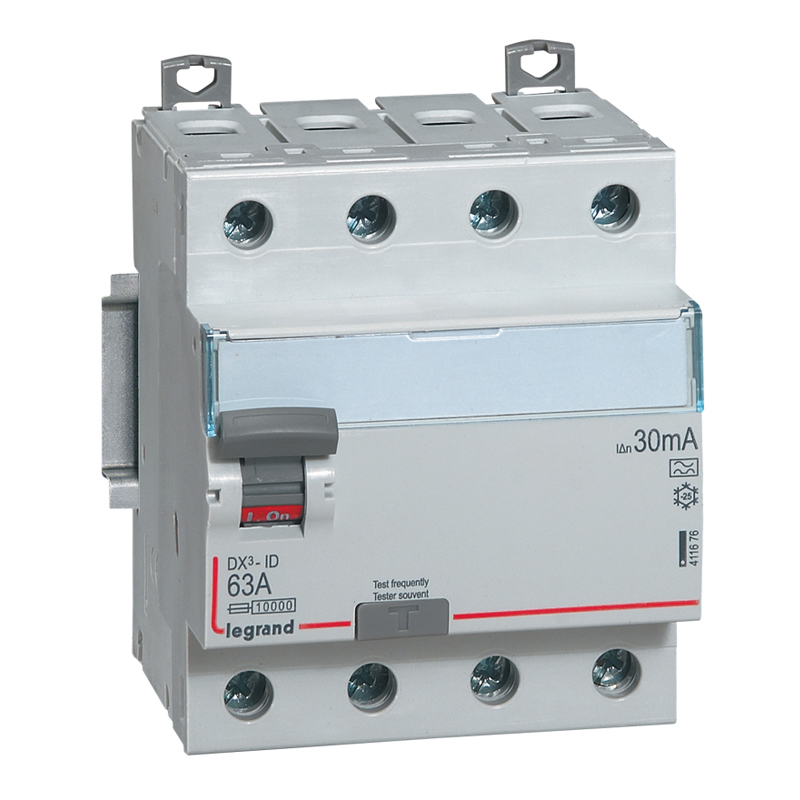

Interruptores diferenciais DX³

Os interruptores diferenciais DX³ respondem perfeitamente às necessidades de seletividade e de poupança de espaço.

• Intensidade nominal de 16 a 100 A
• Bipolares e tetrapolares
• Sensibilidade 10,30,100, 300, 300 seletivo e 500 mA do tipo AC, A, F e B
• De acordo com a norma EN 61008-1



Saiba mais no Catálogo Geral 2016/2017

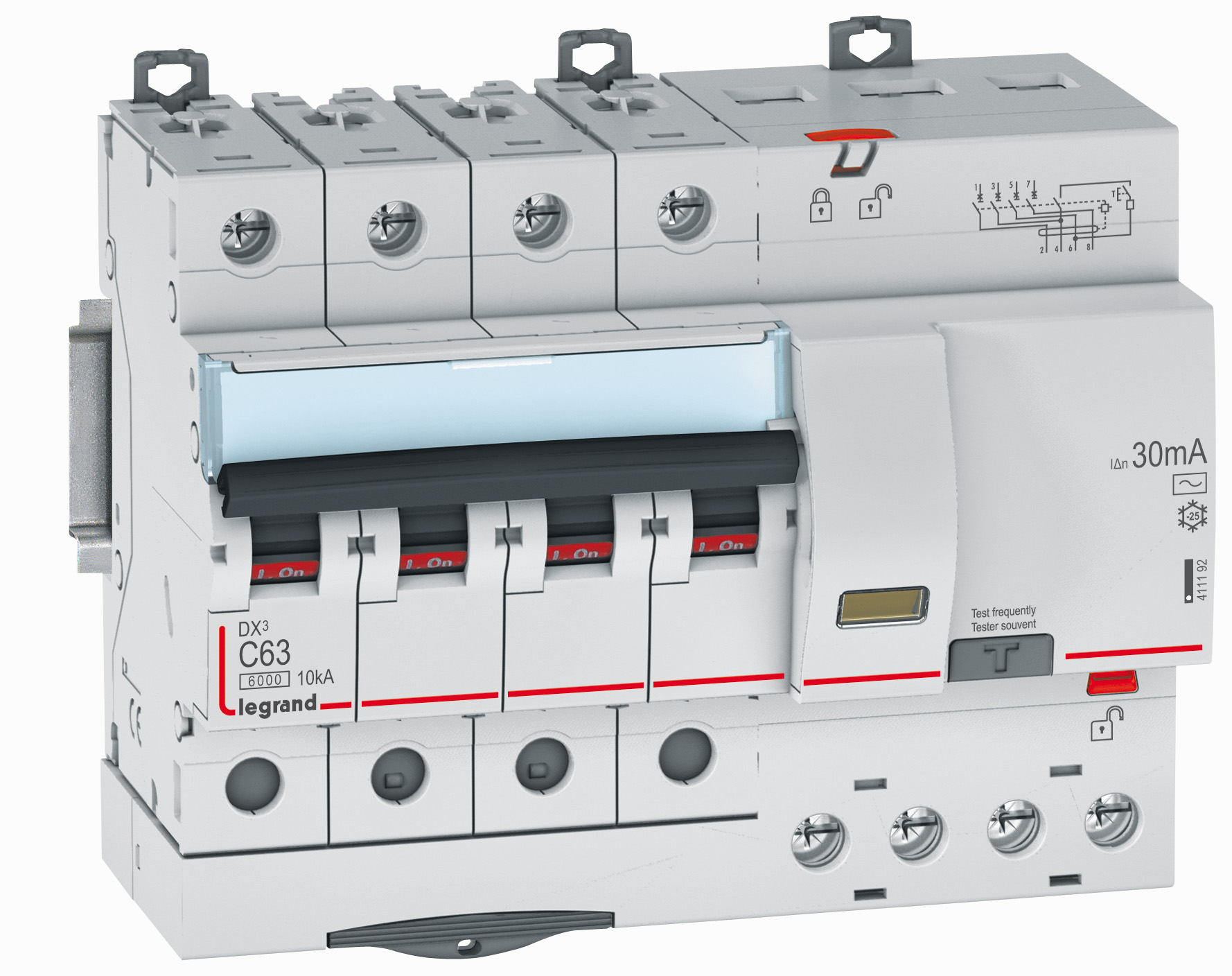

Disjuntores diferenciais DX³

 Disjuntores diferenciais monobloco para o comando, proteção, seccionamento dos circuitos elétricos, proteção das pessoas contra os contactos diretos e indiretos e proteção das instalações contra defeitos de isolamento.

• Intensidade nominal de 2 a 63 A
• Unipolares + neutro e tetrapolares
• Curva C
• Poder de corte até 10 kA de acordo com a norma EN 60898-1 e a norma EN 60947-2
• Sensibilidade 10, 30, 300 e 500 mA do tipo AC, e F


Saiba mais no Catálogo Geral 2016/2017

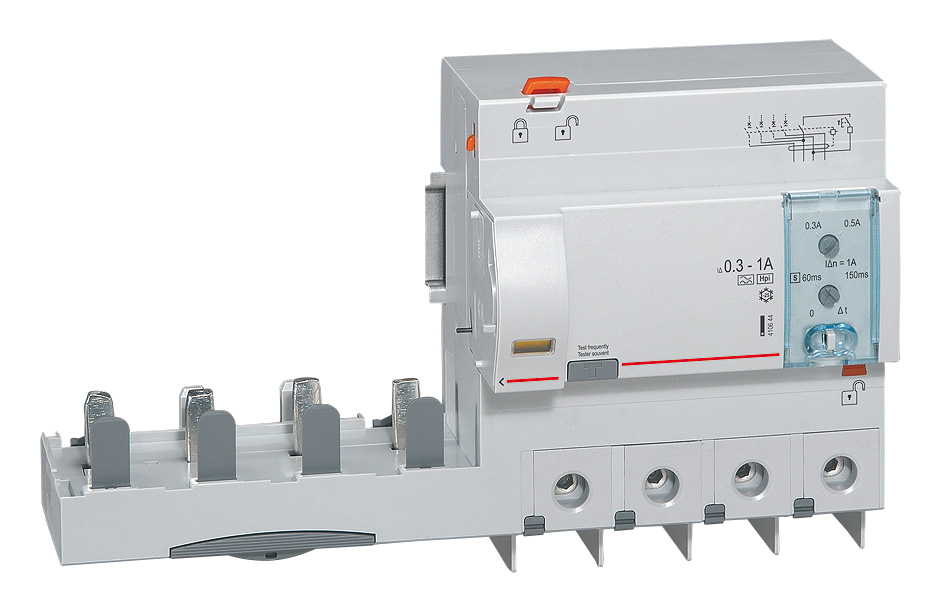

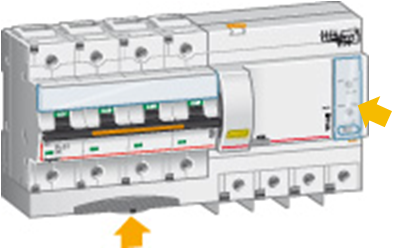

Blocos diferenciais adaptáveis DX³

Os blocos diferenciais adaptáveis associam-se aos disjuntores DX3 proteção das pessoas contra os contactos diretos e indiretos e proteção das instalações contra defeitos de isolamento.

• Intensidade nominal de 40 a 125 A
• Bipolares, tripolares e tetrapolares
• Sensibilidade 30, 300, 300 seletivo e 1000 mA seletivo  do tipo AC, A, F e F regulável
• De acordo com a norma EN 61009-1

• Associação intuitiva sem ferramentas



• Regulação na face frontal com tampa selável

Saiba mais no Catálogo Geral 2016/2017
